이코에코(Eco²) Agent #5: Checkpointer & State
mango_fr
2026. 1. 13. 20:34
Scan의 Stateless Reducer vs Chat의 Cache-Aside Checkpointer
업데이트: Cache-Aside 패턴 적용으로 Hot session은 Redis에서 응답

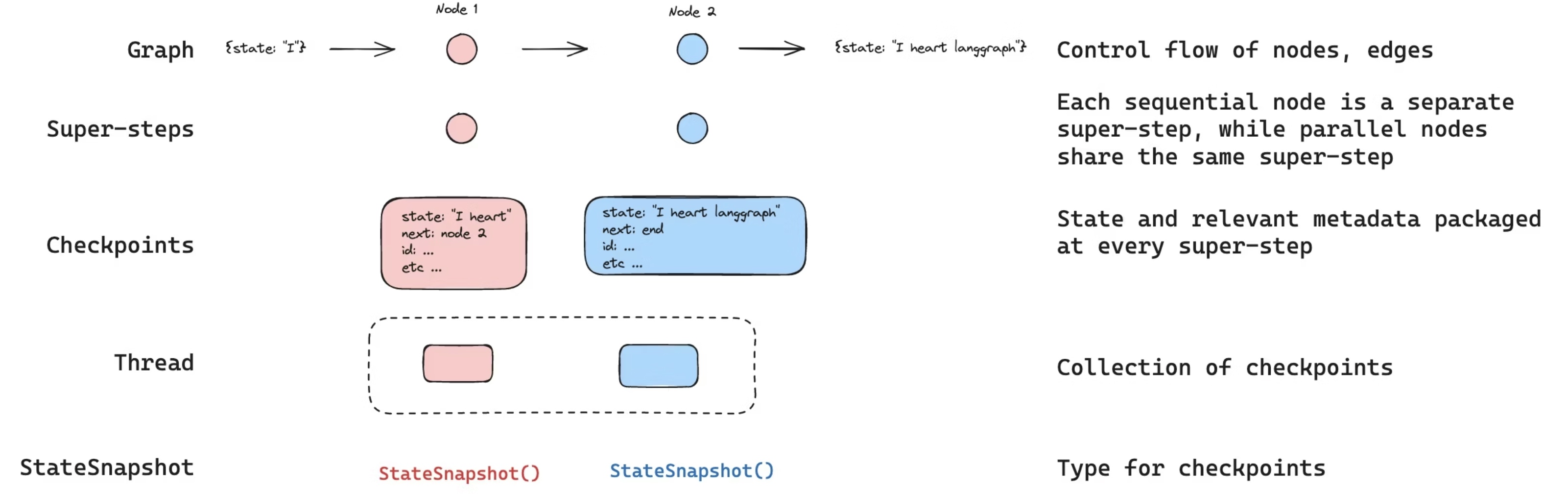

Agent #4에서 Event Relay 계층을 다뤘습니다. 이번 포스팅에서는 멀티턴 대화 컨텍스트를 유지하는 Checkpointer 구현을 다룹니다.
Scan vs Chat: 상태 관리의 차이
Scan: Stateless Reducer Pattern
Clean Architecture #14에서 Scan은 Stateless Reducer Pattern으로 체크포인팅을 직접 구현했습니다.
┌─────────────────────────────────────────────────────────────┐
│ Scan 파이프라인 (단일 요청) │
├─────────────────────────────────────────────────────────────┤
│ │
│ 이미지 → Vision → Rule → Answer → Reward → 완료 │
│ │ │ │ │ │
│ ▼ ▼ ▼ ▼ │
│ Redis Redis Redis Redis │
│ SETEX SETEX SETEX SETEX │
│ (TTL) (TTL) (TTL) (TTL) │
│ │
│ 복구: 실패한 Step에서 재시작 (LLM 재호출 방지) │
│ │
└─────────────────────────────────────────────────────────────┘# Scan: CheckpointingStepRunner (직접 구현)
class CheckpointingStepRunner:
def run_with_checkpoint(self, step: Step, ctx: ClassifyContext):
# 체크포인트 확인
saved = redis.get(f"scan:checkpoint:{ctx.task_id}:{step.name}")
if saved:
return ClassifyContext.from_dict(saved)
# Step 실행
result = step.run(ctx)
# 체크포인트 저장
redis.setex(
f"scan:checkpoint:{ctx.task_id}:{step.name}",
3600, # TTL 1시간
result.to_dict(),
)
return resultChat: Cache-Aside Checkpointer
Chat은 멀티턴 대화가 필요합니다. Cursor처럼 수개월 전 대화도 기억해야 합니다.
Cache-Aside 패턴을 적용하여 Hot/Cold session을 효율적으로 처리합니다:
┌─────────────────────────────────────────────────────────────┐
│ Cache-Aside Checkpointer │
├─────────────────────────────────────────────────────────────┤
│ │
│ 조회 (get) │
│ ───────── │
│ Client → Redis (L1, ~1ms) │
│ │ │
│ ├── Hit → Return (빠름) │
│ │ │
│ └── Miss → PostgreSQL (L2, ~5-10ms) │
│ │ │
│ └── Redis에 캐싱 (warm-up) │
│ │
│ 저장 (put) │
│ ───────── │
│ Client → PostgreSQL (영구) + Redis (캐시) │
│ Write-Through │
│ │
└─────────────────────────────────────────────────────────────┘| Hot session | ~1ms | Redis 캐시 히트 |
| Cold session | ~5-10ms | PostgreSQL 조회 → 캐싱 |
| 장기 보존 | 영구 | PostgreSQL에 저장 |
구현: Cache-Aside Checkpointer
1. CachedPostgresSaver 클래스
# apps/chat_worker/infrastructure/langgraph/checkpointer.py
class CachedPostgresSaver:
"""Cache-Aside 패턴 Checkpointer.
L1: Redis (빠름, TTL 24시간)
L2: PostgreSQL (영구)
"""
def __init__(
self,
postgres_saver: AsyncPostgresSaver,
redis: Redis,
cache_ttl: int = 86400, # 24시간
):
self._postgres = postgres_saver
self._redis = redis
self._ttl = cache_ttl
async def aget_tuple(self, config: dict) -> CheckpointTuple | None:
thread_id = config["configurable"]["thread_id"]
cache_key = f"chat:checkpoint:cache:{thread_id}"
# L1: Redis 캐시 조회
cached = await self._redis.get(cache_key)
if cached:
logger.debug("checkpoint_cache_hit", extra={"thread_id": thread_id})
# L2: PostgreSQL 조회
result = await self._postgres.aget_tuple(config)
if result:
# Warm-up: Redis에 캐싱
await self._redis.setex(cache_key, self._ttl, json.dumps({...}))
return result
async def aput(self, config, checkpoint, metadata, new_versions=None):
# Write-Through: PostgreSQL + Redis 둘 다 저장
result = await self._postgres.aput(config, checkpoint, metadata, new_versions)
await self._redis.setex(cache_key, self._ttl, json.dumps({...}))
return result2. 팩토리 함수
async def create_cached_postgres_checkpointer(
conn_string: str,
redis: Redis,
cache_ttl: int = 86400,
) -> CachedPostgresSaver:
"""Cache-Aside PostgreSQL 체크포인터 생성.
L1: Redis (빠름, TTL)
L2: PostgreSQL (영구)
"""
postgres_saver = await AsyncPostgresSaver.from_conn_string(conn_string)
return CachedPostgresSaver(
postgres_saver=postgres_saver,
redis=redis,
cache_ttl=cache_ttl,
)2. Factory 수정
# apps/chat_worker/infrastructure/langgraph/factory.py
def create_chat_graph(
llm: LLMPort,
retriever: RetrieverPort,
event_publisher: EventPublisherPort,
character_client: CharacterClientPort | None = None,
location_client: LocationClientPort | None = None,
checkpointer: BaseCheckpointSaver | None = None, # 🆕
) -> CompiledGraph:
"""Chat 파이프라인 그래프 생성."""
graph = StateGraph(dict)
# ... 노드 추가 ...
# 체크포인터 연결
if checkpointer is not None:
return graph.compile(checkpointer=checkpointer)
return graph.compile()3. Command 수정: thread_id 연결
# apps/chat_worker/application/chat/commands/process_chat.py
class ProcessChatCommand:
async def execute(self, request: ProcessChatRequest):
initial_state = {
"job_id": request.job_id,
"session_id": request.session_id,
"message": request.message,
# ...
}
# 🆕 세션 ID → thread_id로 멀티턴 대화 연결
config = {
"configurable": {
"thread_id": request.session_id,
}
}
# 이전 대화 컨텍스트 자동 로드
result = await self._pipeline.ainvoke(initial_state, config=config)4. Dependencies 수정
# apps/chat_worker/setup/dependencies.py
async def get_checkpointer():
"""LangGraph 체크포인터 싱글톤.
Cache-Aside 패턴:
- L1: Redis (빠름, TTL 24시간) - Hot session
- L2: PostgreSQL (영구) - Cold session, 장기 보존
"""
global _checkpointer
if _checkpointer is None:
settings = get_settings()
if settings.postgres_url:
# Cache-Aside: Redis L1 + PostgreSQL L2
try:
redis = await get_redis()
_checkpointer = await create_cached_postgres_checkpointer(
conn_string=settings.postgres_url,
redis=redis,
cache_ttl=86400, # 24시간
)
logger.info("CachedPostgresSaver initialized")
except Exception:
# Redis 폴백
_checkpointer = await create_redis_checkpointer(
settings.redis_url,
ttl=86400,
)
else:
# Redis (단기 세션)
_checkpointer = await create_redis_checkpointer(
settings.redis_url,
ttl=86400,
)
return _checkpointer5. Config 수정
# apps/chat_worker/setup/config.py
class Settings(BaseSettings):
# Redis (이벤트 스트림, 단기 캐시)
redis_url: str = "redis://localhost:6379/0"
# 🆕 PostgreSQL (체크포인팅, 멀티턴 대화)
# None이면 Redis 폴백 (TTL 24시간)
postgres_url: str | None = NonePostgreSQL 스키마
LangGraph가 자동 생성하는 테이블:
CREATE TABLE checkpoints (
thread_id TEXT NOT NULL,
checkpoint_id TEXT NOT NULL,
parent_id TEXT,
checkpoint JSONB NOT NULL,
metadata JSONB,
created_at TIMESTAMP DEFAULT NOW(),
PRIMARY KEY (thread_id, checkpoint_id)
);
CREATE INDEX idx_checkpoints_thread ON checkpoints(thread_id);
CREATE INDEX idx_checkpoints_created ON checkpoints(created_at);저장소 역할 분리
┌─────────────────────────────────────────────────────────────┐
│ Chat 저장소 아키텍처 (Cache-Aside) │
├─────────────────────────────────────────────────────────────┤
│ │
│ [L1 캐시 - Redis] │
│ ├── 체크포인트 캐시 (Cache-Aside) TTL: 24시간 🆕 │
│ │ └── chat:checkpoint:cache:{thread_id} │
│ ├── SSE 이벤트 (Streams) TTL: 2시간 │
│ │ └── chat:events:{job_id} │
│ ├── 진행 상태 (State KV) TTL: 1시간 │
│ │ └── chat:state:{job_id} │
│ └── 멱등성 마커 TTL: 2시간 │
│ └── router:published:{job_id}:{seq} │
│ │
│ [L2 영구 저장 - PostgreSQL] │
│ ├── 대화 히스토리 (checkpoints) 영구 저장 │
│ │ └── thread_id = session_id │
│ ├── 사용자 세션 메타데이터 영구 저장 │
│ └── 토큰 사용량 통계 영구 저장 │
│ │
└─────────────────────────────────────────────────────────────┘Hot vs Cold Session
| Hot (최근 대화) | Redis | ~1ms | 24시간 |
| Cold (오래된 대화) | PostgreSQL → Redis | ~5-10ms | 영구 |
Scan vs Chat 전체 비교
| 패턴 | Stateless Reducer (직접 구현) | Cache-Aside Checkpointer |
| L1 캐시 | Redis (TTL 1시간) | Redis (TTL 24시간) |
| L2 저장소 | - | PostgreSQL (영구) |
| 복구 단위 | Step 단위 | 노드 단위 |
| 세션 유지 | 단일 요청 | 멀티턴 대화 |
| Hot session | N/A | Redis ~1ms |
| Cold session | N/A | PostgreSQL ~5-10ms → 캐싱 |
| 비용 절감 | LLM 재호출 방지 | LLM 재호출 방지 + 히스토리 검색 |
멀티턴 대화 플로우
┌─────────────────────────────────────────────────────────────┐
│ 멀티턴 대화 플로우 │
├─────────────────────────────────────────────────────────────┤
│ │
│ Turn 1: "페트병 어떻게 버려?" │
│ ───────────────────────────── │
│ │ │
│ │ thread_id = "session-123" │
│ ▼ │
│ ┌─────────────────┐ │
│ │ LangGraph │ checkpoints 테이블: │
│ │ ainvoke() │ thread_id | checkpoint │
│ │ │ session-123 | {state: {...}} │
│ └────────┬────────┘ │
│ │ │
│ ▼ │
│ "페트병은 투명 페트병 전용 수거함에..." │
│ │
│ │
│ Turn 2: "라벨은요?" │
│ ───────────────────────────── │
│ │ │
│ │ thread_id = "session-123" (동일) │
│ ▼ │
│ ┌─────────────────┐ │
│ │ LangGraph │ 이전 체크포인트 자동 로드: │
│ │ ainvoke() │ - 이전 질문: "페트병 어떻게 버려?" │
│ │ │ - 이전 답변: "페트병은..." │
│ └────────┬────────┘ │
│ │ │
│ ▼ │
│ "라벨은 떼어서 일반 쓰레기로..." │
│ (이전 컨텍스트 활용) │
│ │
│ │
│ 수개월 후... │
│ ───────────────────────────── │
│ │ │
│ │ thread_id = "session-123" (동일) │
│ ▼ │
│ ┌─────────────────┐ │
│ │ PostgreSQL │ 영구 저장된 히스토리 로드 │
│ │ checkpoints │ │
│ └─────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────┘K8s ConfigMap 예시
# workloads/domains/chat_worker/base/configmap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: chat-worker-config
namespace: chat
data:
CHAT_WORKER_ENVIRONMENT: "production"
CHAT_WORKER_REDIS_URL: "redis://dev-redis.redis.svc.cluster.local:6379/0"
CHAT_WORKER_POSTGRES_URL: "postgresql://chat:password@dev-postgresql.postgres.svc.cluster.local:5432/eco2"
CHAT_WORKER_DEFAULT_PROVIDER: "openai"
CHAT_WORKER_LOG_LEVEL: "INFO"결론
Chat 서비스는 Cache-Aside 패턴으로 멀티턴 대화를 구현합니다.
- Cache-Aside 패턴: Hot session은 Redis에서 응답
- PostgreSQL 영구 저장: 장기 세션 유지, Cursor Agents tap 참고
- 자동 Warm-up: Cold session 조회 시 Redis에 캐싱
- thread_id 연결: session_id로 대화 컨텍스트 연결
Scan의 Stateless Reducer와 달리, Chat은 멀티턴 대화와 장기 세션이 핵심입니다:
| Redis L1 캐시 | Hot session ~1ms 응답 |
| PostgreSQL L2 | 영구 저장, 장기 보존 |
| Write-Through | 일관성 보장 |
| LangGraph 호환 | 에코시스템 통합 |
