작성일: 2026-01-05
작성자: AI Assistant (Claude Opus 4.5)
상태: Draft
관련 서비스: scan, scan-worker, chat, chat-worker
📋 Executive Summary
본 리포트는 Eco² 백엔드의 LLM 파이프라인 아키텍처에 대한 기술적 의사결정을 문서화합니다.
- Scan 파이프라인: LangGraph 미도입, Stateless Reducer 패턴 적용
- Chat 파이프라인: LangGraph 도입으로 분기 로직 구현
- 공통: LangChain 기반 DI(Dependency Injection)로 LLM 클라이언트 추상화
1. Scan 파이프라인: LangGraph 미도입 결정
1.1 현재 구조 분석
┌─────────────────────────────────────────────────────────────────────────────┐ │ Scan Pipeline 의존성 그래프 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ Vision ──────▶ RAG ──────▶ Answer ──────▶ Reward │ │ (~3000ms) (~3ms) (~2500ms) (~50ms) │ │ │ │ 의존성: │ │ - RAG: Vision.classification 필요 │ │ - Answer: Vision + RAG 결과 필요 │ │ - Reward: Vision + RAG + Answer.insufficiencies 필요 │ │ │ │ 총 소요시간: ~5.5초 (순차 실행 필수) │ │ │ └─────────────────────────────────────────────────────────────────────────────┘1.2 LangGraph 미도입 사유
조건부 분기 없음 (일직선) 오버스펙 ❌ 불필요 병렬 실행 불가능 (의존성) 불가능 (의존성) ❌ 효과 없음 상태 관리 prev_result 전달 StateGraph ⚪ 동등 복잡도 낮음 증가 ❌ 불리 러닝 커브 없음 학습 필요 ❌ 불리 의존성 없음 langgraph, langchain ❌ 증가 결론: Scan 파이프라인은 단순 순차 실행이므로 LangGraph 도입은 오버엔지니어링
1.3 병렬화 불가능 분석
Vision ──▶ RAG ──▶ Answer ──▶ Reward │ │ │ │ │ │ │ └── needs: classification + disposal + answer │ │ │ │ │ └── needs: classification + disposal_rules │ │ │ └── needs: classification.major_category, middle_category │ └── 모든 것의 시작점 ※ 엄격한 순차 의존성으로 병렬화 여지 없음1.4 Scan 아키텍처 최종 결정: 현상 유지 + Stateless Reducer
┌─────────────────────────────────────────────────────────────────────────────┐ │ Scan 최종 아키텍처 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ [Client] │ │ │ │ │ ├── POST /scan ──────────────────┐ │ │ │ │ │ │ │ return task_id ▼ │ │ │ [scan-api] │ │ │ │ │ │ │ └── Celery Task 발행 │ │ │ │ │ │ │ ▼ │ │ │ [RabbitMQ Queue] │ │ │ │ │ │ │ ▼ │ │ │ [scan-worker] │ │ │ │ │ │ │ ├── vision_reducer() │ │ │ ├── rag_reducer() │ │ │ ├── answer_reducer() │ │ │ └── reward_reducer() │ │ │ │ │ │ │ │ 각 단계 완료 시 │ │ │ ▼ │ │ │ [Redis Streams] │ │ │ (이벤트 영구 저장) │ │ │ │ │ │ │ ▼ │ │ │ [Event Router] │ │ │ (Consumer Group) │ │ │ │ │ │ │ │ │ └── State KV 업데이트 │ │ │ │ (복구용) │ │ │ ▼ │ │ │ [Redis Pub/Sub] │ │ │ (실시간 전달) │ │ │ │ │ │ │ ▼ │ │ └── GET /stream ──────────▶ [SSE Gateway] ──────▶ 실시간 이벤트 │ │ (task_id 구독) │ │ │ │ ───────────────────────────────────────────────────────────────────────── │ │ │ │ 기술 스택: │ │ - Celery + RabbitMQ (Job 큐잉) │ │ - Stateless Reducer 패턴 (LangGraph 없이) │ │ - LangChain LLM Client (DI) │ │ - Redis Streams (이벤트 소싱, 영구 저장) │ │ - Event Router (Consumer Group, State KV 관리) │ │ - Redis Pub/Sub (실시간 전달) │ │ - SSE Gateway (클라이언트 스트리밍) │ │ │ └─────────────────────────────────────────────────────────────────────────────┘1.5 Stateless Reducer 패턴 적용
Scan 파이프라인에 Stateless Reducer 패턴을 적용.

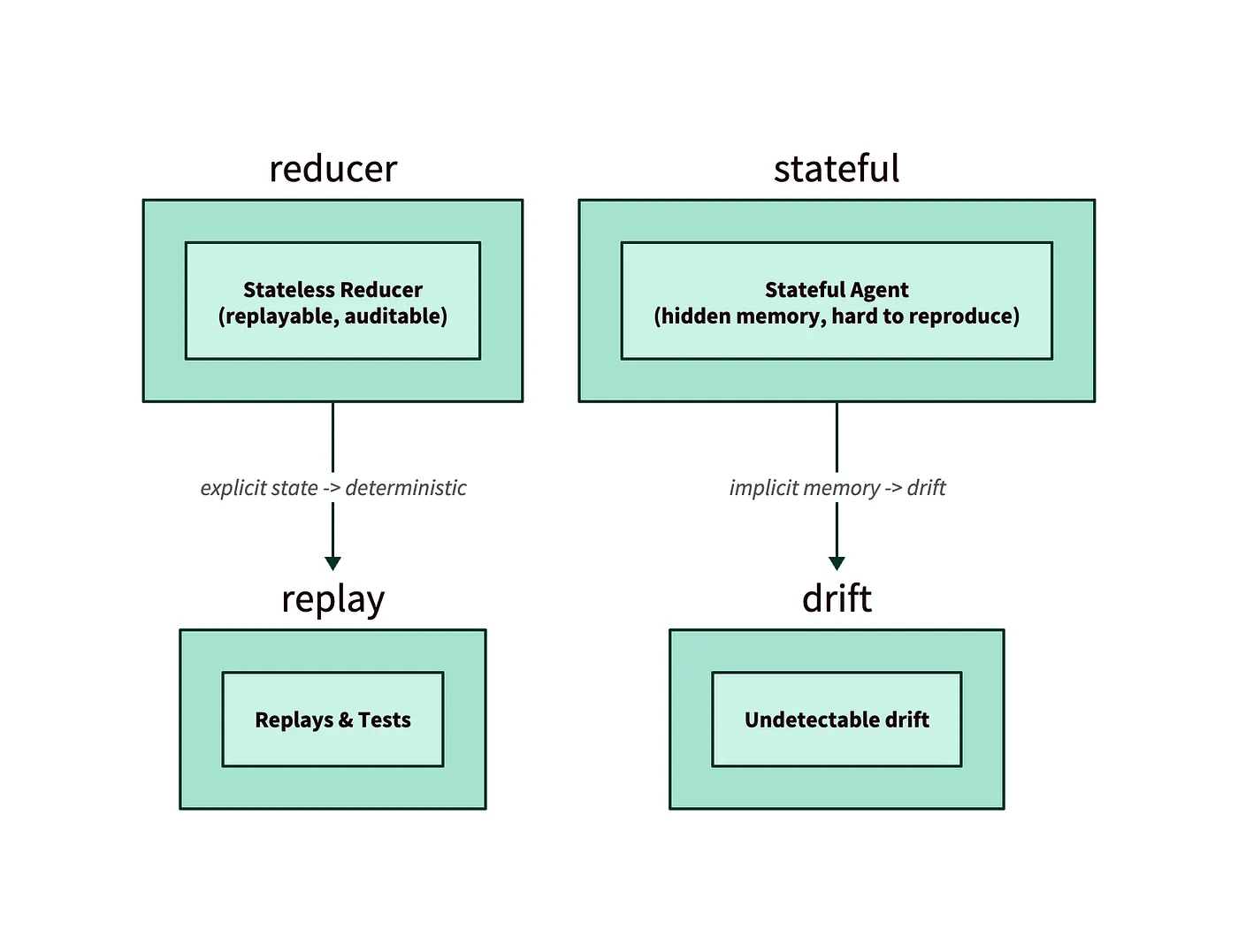

주의: 성능상 이점은 없으며, 코드 품질(테스트/디버깅/유지보수) 향상만 기대.1.5.1 Stateless Reducer 패턴이란?
┌─────────────────────────────────────────────────────────────────────────────┐ │ Stateless Reducer 패턴 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ 정의: │ │ "각 Vertex는 개별 상태를 가지지 않고, 업데이트로 처리해 │ │ 최대한 stateless로 만드는 접근이다." │ │ │ │ 핵심 원칙: │ │ 1. 각 노드는 자체 내부 상태를 유지하지 않음 (stateless) │ │ 2. 노드는 전체 상태를 입력으로 받음 │ │ 3. 노드는 변경분(delta)만 반환 │ │ 4. 상태 병합은 외부(파이프라인 러너)가 담당 │ │ │ │ 코드 패턴: │ │ def node(state: State) -> dict: # 전체 State 입력 │ │ result = process(state["input"]) │ │ return {"output": result} # 업데이트만 반환 │ │ │ │ # 파이프라인 러너가 병합 │ │ new_state = {**old_state, **node_output} │ │ │ └─────────────────────────────────────────────────────────────────────────────┘1.5.2 성능 영향 분석
┌─────────────────────────────────────────────────────────────────────────────┐ │ 성능 영향: 없음 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ Scan Pipeline 소요 시간: │ │ Vision ──────▶ RAG ──────▶ Answer ──────▶ Reward │ │ ~3000ms ~3ms ~2500ms ~50ms │ │ │ │ 병목 지점: LLM API 호출 (Vision 54%, Answer 45%) │ │ │ │ ───────────────────────────────────────────────────────────────────────── │ │ │ │ 성능 최적화 가능성: │ │ │ │ | 기법 | Stateless Reducer 적용 시 | Scan 파이프라인 | │ │ |----------------|--------------------------|-----------------| │ │ | 병렬 처리 | 독립 노드 병렬 실행 가능 | ❌ 의존성으로 불가 | │ │ | 캐싱 | 순수 함수라 캐싱 용이 | 🔶 패턴 없이도 가능 | │ │ | 메모리 | 업데이트만 전달 | ⚪ 미미한 차이 | │ │ | CPU/I/O | 변화 없음 | ⚪ 동일 | │ │ │ │ 결론: 엄격한 순차 의존성으로 성능 향상 없음 │ │ │ └─────────────────────────────────────────────────────────────────────────────┘1.5.3 품질 향상 이점
테스트 용이성 각 reducer 독립 테스트 전체 파이프라인 테스트 필요 노드 단위 테스트 가능 디버깅 각 단계 입출력 스냅샷 중간 상태 추적 어려움 상태 변화 명확 재현성 동일 입력 → 동일 출력 부수 효과 가능성 순수 함수 보장 유지보수 단계 추가/제거 용이 함수 내부 수정 필요 노드 추가만 로깅 상태 변화 추적 용이 수동 로깅 자동 상태 diff 1.5.4 구현 설계
# apps/scan_worker/application/pipeline/state.py from typing import TypedDict class ScanState(TypedDict): """Scan 파이프라인 상태 (불변 스냅샷).""" task_id: str user_id: str image_url: str user_input: str classification: dict | None rules: dict | None answer: dict | None reward: dict | None progress: int error: str | None# apps/scan_worker/application/pipeline/reducers/vision_reducer.py from apps.scan_worker.application.ports.llm_client import LLMClient from apps.scan_worker.application.pipeline.state import ScanState def create_vision_reducer(llm_client: LLMClient): """Vision Reducer 팩토리 (DI + Stateless Reducer). ※ 노드는 자체 상태 없음 (stateless) ※ 전체 상태 입력 → 업데이트만 반환 """ async def vision_reducer(state: ScanState) -> dict: # 1. 입력에서 필요한 값만 추출 image_url = state["image_url"] user_input = state["user_input"] # 2. 순수 로직 실행 result = await llm_client.invoke_with_image( prompt=load_prompt("vision"), image_url=image_url, ) # 3. 업데이트만 반환 (전체 상태 X) return { "classification": result, "progress": 25, } return vision_reducer# apps/scan_worker/application/pipeline/reducers/rag_reducer.py def rag_reducer(state: ScanState) -> dict: """RAG Reducer (LLM 불필요, 파일 매칭). ※ 순수 함수: 동일 입력 → 동일 출력 """ classification = state["classification"] rules = get_disposal_rules(classification) return { "rules": rules, "progress": 50, }# apps/scan_worker/application/pipeline/runner.py from apps.scan_worker.application.pipeline.state import ScanState async def run_pipeline( initial_state: ScanState, reducers: list, event_publisher, ) -> ScanState: """Stateless Reducer 파이프라인 러너. 1. 각 reducer 순차 실행 2. 상태 병합 (불변 방식) 3. 이벤트 발행 """ state = initial_state for reducer in reducers: try: # 1. Reducer 실행 (업데이트만 반환) update = await reducer(state) # 2. 상태 병합 (불변) state = {**state, **update} # 3. 이벤트 발행 (SSE) await event_publisher.publish(state["task_id"], { "stage": reducer.__name__, "progress": state["progress"], }) except Exception as e: state = {**state, "error": str(e)} break return state# apps/scan_worker/presentation/tasks/scan_job.py from apps.scan_worker.application.pipeline.runner import run_pipeline from apps.scan_worker.application.pipeline.reducers import ( create_vision_reducer, rag_reducer, create_answer_reducer, create_reward_reducer, ) from apps.scan_worker.setup.llm_factory import get_llm_client @celery_app.task(name="scan.job") async def scan_job(task_id: str, user_id: str, image_url: str, user_input: str): """Scan Job - Stateless Reducer 패턴.""" # DI: LLM 클라이언트 주입 llm = get_llm_client("gpt-4o") # Reducers 구성 (DI 적용) reducers = [ create_vision_reducer(llm), # LLM Vision rag_reducer, # 파일 매칭 (LLM 없음) create_answer_reducer(llm), # LLM 답변 생성 create_reward_reducer(), # 보상 계산 (LLM 없음) ] # 초기 상태 initial_state: ScanState = { "task_id": task_id, "user_id": user_id, "image_url": image_url, "user_input": user_input, "classification": None, "rules": None, "answer": None, "reward": None, "progress": 0, "error": None, } # 파이프라인 실행 result = await run_pipeline(initial_state, reducers, event_publisher) return result1.5.5 테스트 예시
# apps/scan_worker/tests/unit/reducers/test_vision_reducer.py import pytest from apps.scan_worker.application.pipeline.reducers.vision_reducer import create_vision_reducer from apps.scan_worker.tests.fixtures.mock_llm import MockLLMClient @pytest.mark.asyncio async def test_vision_reducer_returns_only_update(): """Vision Reducer가 업데이트만 반환하는지 테스트. Stateless Reducer 패턴 검증: - 전체 상태가 아닌 변경분만 반환 - 입력 상태를 변경하지 않음 """ # Mock LLM mock_llm = MockLLMClient(responses={ "vision": '{"major_category": "재활용폐기물", "middle_category": "플라스틱류"}' }) # Reducer 생성 (DI) vision_reducer = create_vision_reducer(mock_llm) # 입력 상태 input_state = { "task_id": "test-123", "image_url": "https://example.com/plastic.jpg", "user_input": "이거 뭐야?", "classification": None, # 아직 없음 "progress": 0, } # 실행 update = await vision_reducer(input_state) # 검증: 업데이트만 반환 assert "classification" in update assert "progress" in update assert update["progress"] == 25 # 검증: 다른 필드는 포함하지 않음 assert "task_id" not in update assert "image_url" not in update # 검증: 입력 상태 불변 assert input_state["classification"] is None assert input_state["progress"] == 01.5.6 결정 근거 요약
┌─────────────────────────────────────────────────────────────────────────────┐ │ Stateless Reducer 적용 결정 근거 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ ✅ 적용하는 이유: │ │ ───────────────── │ │ - 테스트 용이성 향상 (각 reducer 독립 테스트) │ │ - 디버깅 용이성 향상 (상태 스냅샷, 변화 추적) │ │ - 재현 가능성 보장 (순수 함수, 동일 입력 → 동일 출력) │ │ - 유지보수 향상 (노드 추가/제거 용이) │ │ - LangGraph 없이 패턴만 적용 (추가 의존성 없음) │ │ │ │ ⚠️ 주의사항: │ │ ───────────── │ │ - 성능 향상 없음 (순차 의존성으로 병렬화 불가) │ │ - 병목은 LLM API 호출 (Vision, Answer) │ │ - 성능 최적화는 LLM 캐싱, 모델 변경 등 별도 접근 필요 │ │ │ │ 결론: │ │ Stateless Reducer는 성능 도구가 아닌 품질 도구. │ │ 테스트/디버깅/유지보수 향상을 위해 적용한다. │ │ │ └─────────────────────────────────────────────────────────────────────────────┘
2. Chat 파이프라인: LangGraph 도입 검토
2.1 Chat 요구사항 분석
┌─────────────────────────────────────────────────────────────────────────────┐ │ Chat Pipeline 요구사항 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ 사용자 메시지 의도에 따른 분기 처리 필요: │ │ │ │ "플라스틱 어떻게 버려?" ──────▶ 분리수거 Q&A (RAG) │ │ "환경 보호 팁 알려줘" ─────────▶ Eco Tips 생성 │ │ "이코야 안녕!" ────────────────▶ 캐릭터 채팅 (페르소나) │ │ "오늘 날씨 어때?" ─────────────▶ 일반 대화 │ │ │ │ ※ Scan과 달리 조건부 분기가 핵심 요구사항 │ │ │ └─────────────────────────────────────────────────────────────────────────────┘2.2 LangGraph 도입 판단 매트릭스
조건부 분기 if-else 중첩 선언적 분기 ✅ 유리 확장성 스파게티 위험 노드 추가만 ✅ 유리 가시성 코드 읽어야 함 그래프 시각화 ✅ 유리 테스트 분기별 테스트 어려움 노드 단위 테스트 ✅ 유리 복잡도 단순 학습 필요 ⚪ 동등
Chat 파이프라인은 분기 로직이 핵심이므로 LangGraph 도입이 적합2.3 Chat LangGraph 아키텍처
┌─────────────────────────────────────────────────────────────────────────────┐ │ Chat LangGraph StateGraph │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ ┌─────────────────┐ │ │ │ START │ │ │ └────────┬────────┘ │ │ │ │ │ ▼ │ │ ┌─────────────────┐ │ │ │ intent_classify │ │ │ │ (의도 분류) │ │ │ └────────┬────────┘ │ │ │ │ │ ┌───────────────────┼───────────────────┐ │ │ │ │ │ │ │ ▼ ▼ ▼ │ │ ┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ │ │ │ waste_qa_node │ │ eco_tips_node │ │ character_chat │ │ │ │ (분리수거 Q&A) │ │ (환경 팁) │ │ (캐릭터 대화) │ │ │ └────────┬────────┘ └────────┬────────┘ └────────┬────────┘ │ │ │ │ │ │ │ └───────────────────┼───────────────────┘ │ │ │ │ │ ▼ │ │ ┌─────────────────┐ │ │ │ response_node │ │ │ │ (응답 포맷팅) │ │ │ └────────┬────────┘ │ │ │ │ │ ▼ │ │ ┌─────────────────┐ │ │ │ END │ │ │ └─────────────────┘ │ │ │ └─────────────────────────────────────────────────────────────────────────────┘2.4 Chat 구현 예시
# apps/chat_worker/application/pipeline/graph.py from langgraph.graph import StateGraph, START, END from typing import TypedDict, Literal class ChatState(TypedDict): user_id: str message: str character_id: str | None intent: str | None context: list[str] response: str | None def intent_classifier(state: ChatState) -> dict: """의도 분류 노드.""" llm = get_llm_client("gpt-4o-mini") # 빠른 모델 prompt = f""" 사용자 메시지: {state['message']} 의도를 분류하세요: - waste_question: 분리수거/폐기물 질문 - eco_tips: 환경 팁 요청 - character_chat: 캐릭터와 대화 - general: 기타 """ intent = llm.invoke(prompt) return {"intent": intent} def route_by_intent(state: ChatState) -> Literal["waste_qa", "eco_tips", "character_chat", "general"]: """의도에 따른 라우팅.""" return state["intent"] # 그래프 구성 builder = StateGraph(ChatState) builder.add_node("intent_classify", intent_classifier) builder.add_node("waste_qa", waste_qa_node) builder.add_node("eco_tips", eco_tips_node) builder.add_node("character_chat", character_chat_node) builder.add_node("general", general_node) builder.add_node("response", response_node) builder.add_edge(START, "intent_classify") builder.add_conditional_edges("intent_classify", route_by_intent, { "waste_question": "waste_qa", "eco_tips": "eco_tips", "character_chat": "character_chat", "general": "general", }) builder.add_edge(["waste_qa", "eco_tips", "character_chat", "general"], "response") builder.add_edge("response", END) chat_graph = builder.compile()
3. LangChain 기반 DI (Dependency Injection)
3.1 DI 아키텍처 (서비스 내부 구성)
원칙: Port(ABC)와 Infrastructure 구현체 모두 각 서비스 내부에 위치.
코드 중복은 허용하되, Clean Architecture 경계를 유지.┌─────────────────────────────────────────────────────────────────────────────┐ │ LangChain DI 아키텍처 (서비스별 구성) │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ apps/scan_worker/ │ │ ├── application/ │ │ │ └── ports/ │ │ │ └── llm_client.py ← Port (ABC) 정의 │ │ │ │ │ ├── infrastructure/ │ │ │ └── llm/ │ │ │ ├── langchain_openai.py ← OpenAI 구현체 │ │ │ ├── langchain_gemini.py ← Gemini 구현체 │ │ │ └── fallback_client.py ← Fallback 래퍼 │ │ │ │ │ └── setup/ │ │ └── llm_factory.py ← DI 팩토리 │ │ │ │ apps/chat_worker/ │ │ ├── application/ │ │ │ └── ports/ │ │ │ └── llm_client.py ← Port (ABC) 정의 (중복 허용) │ │ │ │ │ ├── infrastructure/ │ │ │ └── llm/ │ │ │ ├── langchain_openai.py ← OpenAI 구현체 (중복 허용) │ │ │ ├── langchain_gemini.py ← Gemini 구현체 (중복 허용) │ │ │ └── fallback_client.py ← Fallback 래퍼 (중복 허용) │ │ │ │ │ └── setup/ │ │ └── llm_factory.py ← DI 팩토리 (중복 허용) │ │ │ │ ※ 코드 중복 vs Clean Architecture: Clean 원칙 우선 │ │ ※ 각 서비스가 독립적으로 LLM 구현체를 교체/수정 가능 │ │ │ └─────────────────────────────────────────────────────────────────────────────┘왜 중복을 허용하는가?
┌─────────────────────────────────────────────────────────────────────────────┐ │ 중복 허용 vs Shared 통합 │ ├─────────────────────────────────────────────────────────────────────────────┤ │ │ │ ❌ Shared 통합 시 문제점: │ │ ───────────────────────── │ │ libs/shared/llm/langchain_openai.py │ │ │ │ │ ├── scan_worker가 import │ │ ├── chat_worker가 import │ │ └── 변경 시 → 모든 서비스 영향 (강한 결합) │ │ │ │ ✅ 서비스별 구성 시 장점: │ │ ───────────────────────── │ │ apps/scan_worker/infrastructure/llm/langchain_openai.py │ │ └── scan_worker만 영향 │ │ │ │ apps/chat_worker/infrastructure/llm/langchain_openai.py │ │ └── chat_worker만 영향 │ │ │ │ - 독립 배포 가능 │ │ - 서비스별 LLM 설정 커스터마이징 가능 │ │ - 테스트 격리 │ │ │ └─────────────────────────────────────────────────────────────────────────────┘3.2 Port 정의 (Application Layer)
# apps/scan_worker/application/ports/llm_client.py # apps/chat_worker/application/ports/llm_client.py ← 동일 코드, 각 서비스에 복사 from abc import ABC, abstractmethod from typing import Any, TypeVar T = TypeVar("T") class LLMClient(ABC): """LLM 클라이언트 포트 (인터페이스). Clean Architecture의 DIP(Dependency Inversion Principle) 적용. Application Layer가 Infrastructure에 의존하지 않도록 추상화. ※ 각 서비스에서 동일한 Port를 정의 (중복 허용). ※ 서비스별로 메서드 추가/수정 가능 (독립성 유지). """ @abstractmethod async def invoke(self, prompt: str) -> str: """텍스트 생성.""" pass @abstractmethod async def invoke_with_image(self, prompt: str, image_url: str) -> str: """Vision: 이미지 + 텍스트 생성.""" pass @abstractmethod async def invoke_structured(self, prompt: str, schema: type[T]) -> T: """구조화된 출력 (Pydantic 스키마).""" pass @abstractmethod async def stream(self, prompt: str): """스트리밍 출력 (SSE용).""" pass3.3 Adapter 구현 (Infrastructure Layer)
# apps/scan_worker/infrastructure/llm/langchain_openai.py # apps/chat_worker/infrastructure/llm/langchain_openai.py ← 동일 코드, 각 서비스에 복사 from langchain_openai import ChatOpenAI from langchain_core.messages import HumanMessage from apps.scan_worker.application.ports.llm_client import LLMClient # 서비스 내부 import class LangChainOpenAIClient(LLMClient): """OpenAI LangChain 구현체. ※ 각 서비스에서 동일한 구현체를 정의 (중복 허용). ※ 서비스별로 설정/동작 커스터마이징 가능. """ def __init__( self, model: str = "gpt-4o", temperature: float = 0.0, max_retries: int = 3, timeout: float = 30.0, ): self.llm = ChatOpenAI( model=model, temperature=temperature, max_retries=max_retries, request_timeout=timeout, ) self.model = model async def invoke(self, prompt: str) -> str: response = await self.llm.ainvoke(prompt) return response.content async def invoke_with_image(self, prompt: str, image_url: str) -> str: message = HumanMessage( content=[ {"type": "text", "text": prompt}, {"type": "image_url", "image_url": {"url": image_url, "detail": "low"}}, ] ) response = await self.llm.ainvoke([message]) return response.content async def invoke_structured(self, prompt: str, schema: type) -> Any: structured_llm = self.llm.with_structured_output(schema) return await structured_llm.ainvoke(prompt) async def stream(self, prompt: str): async for chunk in self.llm.astream(prompt): yield chunk.content# apps/scan_worker/infrastructure/llm/langchain_gemini.py # apps/chat_worker/infrastructure/llm/langchain_gemini.py ← 동일 코드, 각 서비스에 복사 from langchain_google_genai import ChatGoogleGenerativeAI from apps.scan_worker.application.ports.llm_client import LLMClient # 서비스 내부 import class LangChainGeminiClient(LLMClient): """Google Gemini LangChain 구현체.""" def __init__( self, model: str = "gemini-2.0-flash", temperature: float = 0.0, ): self.llm = ChatGoogleGenerativeAI( model=model, temperature=temperature, ) self.model = model async def invoke(self, prompt: str) -> str: response = await self.llm.ainvoke(prompt) return response.content # ... (OpenAI와 동일한 인터페이스)3.4 Fallback 구현
# apps/scan_worker/infrastructure/llm/fallback_client.py # apps/chat_worker/infrastructure/llm/fallback_client.py ← 동일 코드, 각 서비스에 복사 import logging from apps.scan_worker.application.ports.llm_client import LLMClient # 서비스 내부 import logger = logging.getLogger(__name__) class FallbackLLMClient(LLMClient): """Fallback을 지원하는 LLM 클라이언트. Primary 실패 시 Fallback 모델로 자동 전환. ※ 각 서비스에서 동일한 Fallback 로직 정의 (중복 허용). ※ 서비스별로 Fallback 전략 커스터마이징 가능. """ def __init__(self, primary: LLMClient, fallback: LLMClient): self.primary = primary self.fallback = fallback async def invoke(self, prompt: str) -> str: try: return await self.primary.invoke(prompt) except Exception as e: logger.warning(f"Primary LLM failed ({self.primary.model}): {e}") logger.info(f"Falling back to {self.fallback.model}") return await self.fallback.invoke(prompt) async def invoke_with_image(self, prompt: str, image_url: str) -> str: try: return await self.primary.invoke_with_image(prompt, image_url) except Exception as e: logger.warning(f"Primary Vision failed: {e}") return await self.fallback.invoke_with_image(prompt, image_url) # ... (다른 메서드도 동일 패턴)3.5 DI 팩토리 (Composition Root)
# apps/scan_worker/setup/llm_factory.py # apps/chat_worker/setup/llm_factory.py ← 동일 코드, 각 서비스에 복사 from functools import lru_cache from typing import Literal # 서비스 내부 import (각 서비스별 경로) from apps.scan_worker.application.ports.llm_client import LLMClient from apps.scan_worker.infrastructure.llm.langchain_openai import LangChainOpenAIClient from apps.scan_worker.infrastructure.llm.langchain_gemini import LangChainGeminiClient from apps.scan_worker.infrastructure.llm.fallback_client import FallbackLLMClient ModelType = Literal["gpt-4o", "gpt-4o-mini", "gemini-2.0-flash", "gemini-2.0-pro"] @lru_cache(maxsize=10) def get_llm_client( model: ModelType = "gpt-4o", with_fallback: bool = True, ) -> LLMClient: """LLM 클라이언트 팩토리 (서비스 내부). ※ 각 서비스에서 동일한 팩토리 정의 (중복 허용). ※ 서비스별로 기본 모델, Fallback 전략 커스터마이징 가능. Args: model: 사용할 모델명 with_fallback: Fallback 활성화 여부 Returns: LLMClient 구현체 Usage: llm = get_llm_client("gpt-4o") result = await llm.invoke("Hello") """ if model.startswith("gpt"): primary = LangChainOpenAIClient(model=model) if with_fallback: fallback = LangChainGeminiClient(model="gemini-2.0-flash") return FallbackLLMClient(primary, fallback) return primary elif model.startswith("gemini"): primary = LangChainGeminiClient(model=model) if with_fallback: fallback = LangChainOpenAIClient(model="gpt-4o-mini") return FallbackLLMClient(primary, fallback) return primary else: raise ValueError(f"Unknown model: {model}") # 테스트용 Mock (각 서비스 tests/ 디렉토리에 위치) class MockLLMClient(LLMClient): """테스트용 Mock 클라이언트. ※ tests/conftest.py 또는 tests/fixtures/ 에 위치 권장. """ def __init__(self, responses: dict[str, str] | None = None): self.responses = responses or {} self.call_history: list[str] = [] async def invoke(self, prompt: str) -> str: self.call_history.append(prompt) return self.responses.get("default", "Mock response") async def invoke_with_image(self, prompt: str, image_url: str) -> str: self.call_history.append(f"{prompt}|{image_url}") return self.responses.get("vision", '{"category": "recyclable"}') async def invoke_structured(self, prompt: str, schema: type): self.call_history.append(prompt) return schema.model_validate_json(self.responses.get("structured", "{}")) async def stream(self, prompt: str): self.call_history.append(prompt) for word in self.responses.get("stream", "Mock stream").split(): yield word + " "3.6 DI 사용 예시
# apps/scan_worker/application/pipeline/nodes/vision_node.py # 서비스 내부 import (경계 유지) from apps.scan_worker.application.ports.llm_client import LLMClient from apps.scan_worker.domain.models.classification import ClassificationResult def create_vision_node(llm_client: LLMClient): """Vision 노드 팩토리 (DI로 LLM 클라이언트 주입). ※ Application Layer는 Port(ABC)에만 의존. ※ 구체적인 LangChain 구현체는 알지 못함 (DIP). """ async def vision_node(state: dict) -> dict: prompt = load_prompt("vision_classification_prompt.txt") # DI로 주입받은 LLM 클라이언트 사용 result = await llm_client.invoke_structured( prompt=prompt, schema=ClassificationResult, ) return {"classification_result": result.model_dump(), "progress": 25} return vision_node # 조립 (Composition Root) # apps/scan_worker/presentation/tasks/scan_job.py # 서비스 내부 import (경계 유지) from apps.scan_worker.setup.llm_factory import get_llm_client @celery_app.task(name="scan.job") def scan_job(task_id: str, image_url: str, model: str = "gpt-4o"): # DI: 모델명에 따라 적절한 클라이언트 주입 # ※ Composition Root(setup/)에서만 구체적 구현체 결정 llm_client = get_llm_client(model) # 노드 생성 (의존성 주입) vision_node = create_vision_node(llm_client) answer_node = create_answer_node(llm_client) # 파이프라인 실행 # ...
4. LangChain DI 도입 이점
4.1 기능별 이점
재시도 try-except + backoff 내장 (max_retries) 보일러플레이트 제거 캐싱 Redis 로직 직접 구현 RedisCache 한 줄 설정 동일 요청 비용 0원 비용 추적 토큰 계산 로직 get_openai_callback() 실시간 비용 모니터링 스트리밍 SSE 통합 직접 구현 astream() async generator Chat 실시간 타이핑 배치 처리 asyncio.gather abatch(max_concurrency) 다중 요청 병렬화 구조화 출력 JSON 파싱 + 검증 with_structured_output() 타입 안전성 Rate Limiting 토큰 버킷 직접 구현 InMemoryRateLimiter API 제한 자동 준수 Fallback try-except 중첩 with_fallbacks() 고가용성 4.2 테스트 용이성
# apps/scan_worker/tests/unit/test_vision_node.py import pytest # 테스트용 Mock은 tests/conftest.py 또는 tests/fixtures/에 위치 from apps.scan_worker.tests.fixtures.mock_llm import MockLLMClient from apps.scan_worker.application.pipeline.nodes.vision_node import create_vision_node @pytest.mark.asyncio async def test_vision_node_classifies_plastic(): """Vision 노드가 플라스틱을 올바르게 분류하는지 테스트. ※ Mock LLM 클라이언트로 API 호출 없이 테스트. ※ 서비스 내부에서 독립적으로 테스트 가능. """ # Mock LLM 클라이언트 (DI) mock_llm = MockLLMClient(responses={ "structured": '{"major_category": "재활용폐기물", "middle_category": "플라스틱류"}' }) # 노드 생성 (의존성 주입) vision_node = create_vision_node(mock_llm) # 실행 state = {"image_url": "https://example.com/plastic.jpg", "user_input": "이거 뭐야?"} result = await vision_node(state) # 검증 assert result["classification_result"]["major_category"] == "재활용폐기물" assert result["classification_result"]["middle_category"] == "플라스틱류" assert len(mock_llm.call_history) == 1 # LLM 호출 확인4.3 환경별 모델 설정
# apps/scan_worker/setup/config.py # apps/chat_worker/setup/config.py ← 서비스별 다른 기본 설정 가능 import os def get_default_model() -> str: """환경별 기본 모델 설정. ※ 각 서비스에서 독립적으로 기본 모델 설정 가능. ※ Scan: Vision 품질 중요 → gpt-4o 우선 ※ Chat: 빠른 응답 중요 → gpt-4o-mini 우선 가능 """ env = os.getenv("ENVIRONMENT", "dev") if env == "prod": return "gpt-4o" # 프로덕션: 최고 품질 elif env == "staging": return "gpt-4o-mini" # 스테이징: 비용 절감 else: return "gpt-4o-mini" # 개발: 비용 절감 # 사용 from apps.scan_worker.setup.llm_factory import get_llm_client llm = get_llm_client(get_default_model())
5. 최종 아키텍처 요약

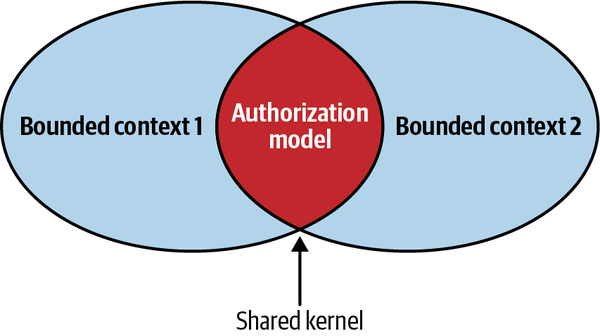

5.1 Shared Kernel 원칙
shared는 "순수하고 안정적인 공용 개념"만 담아야 한다.
Result, Error 타입 HTTP DTO Clock, IdGenerator 인터페이스 SQLAlchemy 모델 Pagination, OutboxEvent 스키마 Redis/Kafka 클라이언트 순수 Python + 도메인 개념 LangChain 구현체 (Infrastructure) 5.2 수정된 아키텍처
┌─────────────────────────────────────────────────────────────────────────────┐ │ │ │ ┌─────────────────────────────────────────────────────────────────────┐ │ │ │ Scan Worker │ │ │ │ │ │ │ │ application/ │ │ │ │ ├── ports/llm_client.py ← Port (ABC) - 각 서비스 내부 정의 │ │ │ │ └── pipeline/ ← 순차 파이프라인 로직 │ │ │ │ │ │ │ │ infrastructure/ │ │ │ │ └── llm/ ← LangChain 구현체 (서비스 내부) │ │ │ │ ├── langchain_openai.py │ │ │ │ ├── langchain_gemini.py │ │ │ │ └── fallback_client.py │ │ │ │ │ │ │ │ setup/ │ │ │ │ └── llm_factory.py ← DI 팩토리 (서비스 내부) │ │ │ │ │ │ │ │ - LangGraph: ❌ (순차 의존성) │ │ │ │ - LangChain DI: ✅ (서비스 내부) │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────────┘ │ │ │ │ ┌─────────────────────────────────────────────────────────────────────┐ │ │ │ Chat Worker │ │ │ │ │ │ │ │ application/ │ │ │ │ ├── ports/llm_client.py ← Port (ABC) - 각 서비스 내부 정의 │ │ │ │ └── pipeline/ ← LangGraph StateGraph │ │ │ │ └── graph.py │ │ │ │ │ │ │ │ infrastructure/ │ │ │ │ └── llm/ ← LangChain 구현체 (서비스 내부) │ │ │ │ ├── langchain_openai.py (Scan과 코드 중복 허용) │ │ │ │ ├── langchain_gemini.py │ │ │ │ └── fallback_client.py │ │ │ │ │ │ │ │ setup/ │ │ │ │ └── llm_factory.py ← DI 팩토리 (서비스 내부) │ │ │ │ │ │ │ │ - LangGraph: ✅ (의도 분기) │ │ │ │ - LangChain DI: ✅ (서비스 내부) │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────────┘ │ │ │ │ ───────────────────────────────────────────────────────────────────────── │ │ │ │ 공통 인프라 (K8s): │ │ - Celery + RabbitMQ (Job 큐잉) │ │ - Redis Streams + Pub/Sub (SSE 이벤트) │ │ - Redis State KV (복구용) │ │ │ └─────────────────────────────────────────────────────────────────────────────┘5.3 코드 중복 vs Clean Architecture
Clean Architecture ✅ 경계 명확 ❌ 인프라 결합 변경 이유 서비스별 독립 전체 영향 테스트 서비스별 독립 공유 모의 필요 배포 서비스별 독립 전체 재배포 위험
LangChain 구현체 코드 중복 허용. State Machine(DAG) 관점에서 Scan API와 Chat API는 Bounded Context가 이질적인 상황.
Scan API는 네 Step들 모두 이전 Step에 강한 의존성을 가지는 시퀀셜한 구조로, 각 스텝별 로직이 결정론적인 응답을 다음 스텝에 전달하도록 구성돼 확장성이 극히 제한됨. 현재 캐릭터 보상으로 이어지는 dispatch 파트에 보상 요소를 추가해 병렬 확장할 여지만 존재.
분산 비동기 환경에서 Scan API의 시퀀셜한 체이닝을 유지하기 위해선 별도 state 관리 및 추적을 위한 오케스트레이션 필수, 이는 이미 Event Relay로 구현이 완료돼 LangGraph로의 마이그레이션이 불필요함.
반면 Chat API는 현재 사용자 입력에 따른 라우팅을 수행, 이를 기반으로 DAG가 유연하게 확장할 여지 다분.
두 API의 경계를 나눠, 현재는 중복인 코드더라도 디벨롭 방향에 따라 도메인별로 수정 및 확장이 가능하게 분리.
