이코에코(Eco²) Workflow Pattern Decision for Chat

이코에코(Eco²) 제작 문서 및 리포트/Plans 2026. 1. 13. 01:56

LangGraph Workflow/Agent 패턴 분석을 통한 Chat 서비스 아키텍처 선택
참고: LangGraph Workflows + Agents

1. 개요

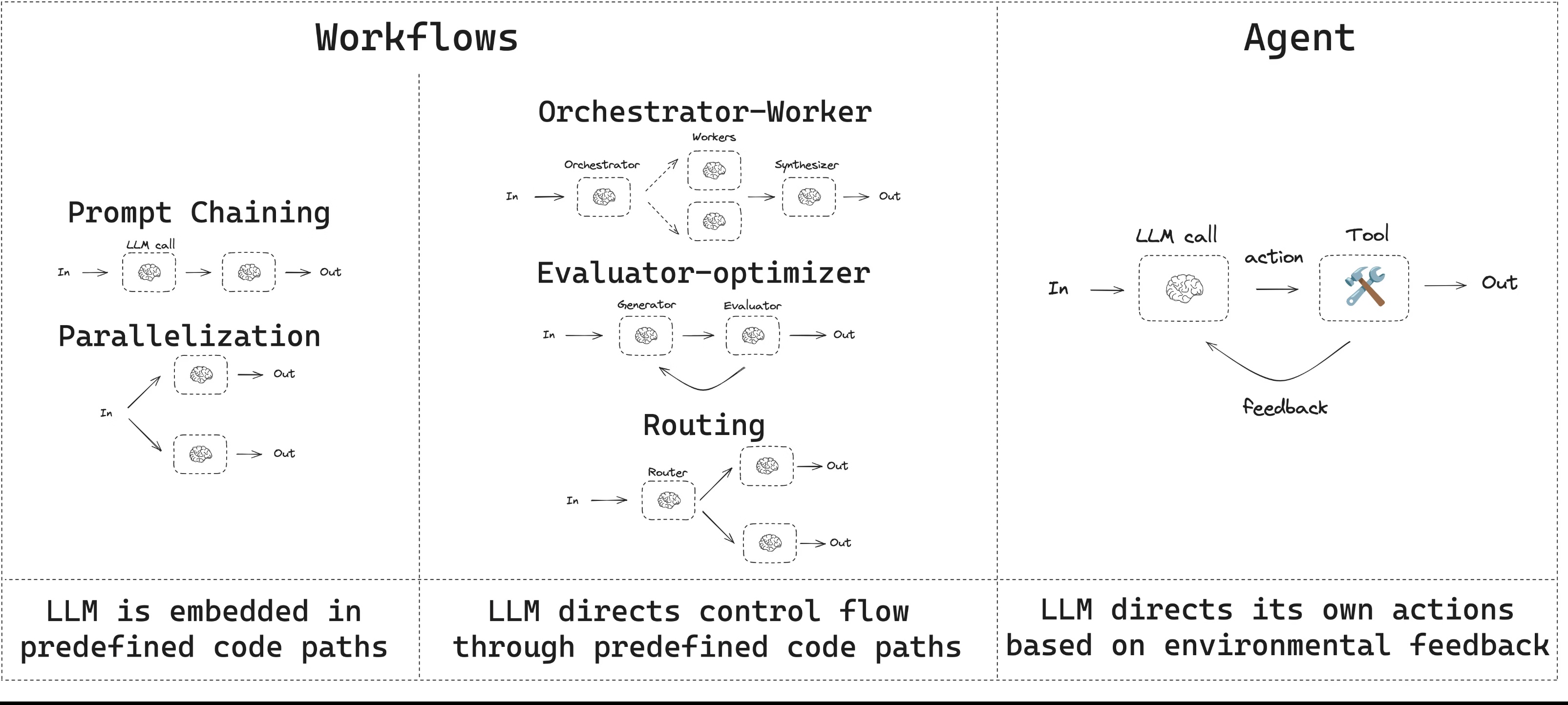

1.1 Workflow vs Agent

구분	Workflow	Agent
흐름	사전 정의된 코드 경로	LLM이 동적으로 결정
예측 가능성	높음	낮음
디버깅	용이	어려움
적합한 작업	구조화된 작업	탐색적 작업

Workflow:
A → B → C (고정된 경로)

Agent:
LLM ⇄ Tool ⇄ LLM (동적 루프)

1.2 Chat 서비스 요구사항

요구사항	설명	우선순위
이미지 분류	폐기물 이미지 → 분류 → 규정 → 답변	필수
텍스트 질의	의도 분류 → RAG → 답변	필수
실시간 피드백	SSE로 진행 상황 스트리밍	필수
멀티 모델	GPT, Gemini 지원	필수
복잡한 질의	멀티 카테고리 질문 처리	향후

2. LangGraph 패턴 분석

2.1 Prompt Chaining (순차 실행)

특징: 각 LLM 호출이 이전 결과를 처리, 검증 가능한 단계별 실행

A → (검증) → B → (검증) → C

적용 가능성: ⭐⭐⭐⭐⭐

이미지 파이프라인: vision → rule → answer
각 단계에서 결과 검증 가능
SSE 이벤트 발행 용이

# Prompt Chaining 예시
def check_classification(state):
    """분류 결과 검증 게이트."""
    if state["classification"]["confidence"] > 0.8:
        return "Pass"
    return "Fail"

workflow.add_conditional_edges(
    "vision",
    check_classification,
    {"Pass": "rule", "Fail": "retry_vision"}
)

2.2 Parallelization (병렬 실행)

특징: 독립적인 작업을 동시 실행, 속도 향상

    ┌→ A ─┐
START─┼→ B ─┼→ END
    └→ C ─┘

적용 가능성: ⭐⭐⭐

멀티 카테고리 질문에 적용 가능
예: 분리배출 규정 + 환경 정보 동시 조회

# Parallelization 예시
graph.add_edge(START, "fetch_disposal_rules")
graph.add_edge(START, "fetch_location_info")
graph.add_edge(START, "fetch_character_info")

# 모든 병렬 작업 완료 후 합류
graph.add_edge("fetch_disposal_rules", "aggregator")
graph.add_edge("fetch_location_info", "aggregator")
graph.add_edge("fetch_character_info", "aggregator")

주의: SSE 이벤트 순서 관리 필요

2.3 Routing (조건부 분기)

특징: 입력에 따라 다른 경로로 분기

         ┌→ waste_rag ─┐
START → 의도분류 ─┼→ character ─┼→ answer
         └→ location ──┘

적용 가능성: ⭐⭐⭐⭐⭐

텍스트 의도 분류 필수
이미지/텍스트 입력 분기 필수

# Routing 예시
def route_by_intent(state):
    """의도에 따라 분기."""
    intent = state["intent"]
    if intent == "waste":
        return "waste_rag"
    elif intent == "character":
        return "character_info"
    elif intent == "location":
        return "location_tool"
    return "general_answer"

graph.add_conditional_edges(
    "intent_classifier",
    route_by_intent,
    {
        "waste_rag": "waste_rag",
        "character_info": "character_info",
        "location_tool": "location_tool",
        "general_answer": "general_answer",
    }
)

2.4 Orchestrator-Worker (동적 작업자)

특징: LLM이 작업을 분해하고 워커에 할당

         ┌─ Worker 1 ─┐
Orchestrator ─┼─ Worker 2 ─┼→ Synthesizer
         └─ Worker 3 ─┘

적용 가능성: ⭐⭐

복잡한 보고서 생성에 적합
Chat 서비스에는 과도한 복잡성

# Orchestrator-Worker 예시 (향후 확장 시)
def orchestrator(state):
    """LLM이 작업 분해."""
    response = llm.invoke(
        f"Break down: {state['question']}"
    )
    return {"sections": response.sections}

def assign_workers(state):
    """동적 워커 할당."""
    return [
        Send("worker", {"section": s})
        for s in state["sections"]
    ]

2.5 Evaluator-Optimizer (평가-최적화 루프)

특징: 결과 평가 → 피드백 → 재생성 루프

Generator → Evaluator → (Pass) → END
              ↓ (Fail)
           Feedback → Generator

적용 가능성: ⭐⭐⭐

답변 품질 향상에 유용
지연 시간 증가 우려

# Evaluator-Optimizer 예시
class AnswerEvaluation(BaseModel):
    is_complete: bool
    feedback: str | None

def evaluate_answer(state):
    """답변 평가."""
    eval_result = evaluator_llm.invoke(
        f"Evaluate: {state['answer']}"
    )
    return {
        "evaluation": eval_result.is_complete,
        "feedback": eval_result.feedback
    }

def route_by_evaluation(state):
    if state["evaluation"]:
        return "done"
    return "regenerate"

graph.add_conditional_edges(
    "evaluator",
    route_by_evaluation,
    {"done": END, "regenerate": "generator"}
)

2.6 Agent (도구 사용 에이전트)

특징: LLM이 도구 사용 여부와 순서를 동적 결정

    ┌────────────────┐
    ↓                |
LLM → Tool Call? → Yes → Execute → LLM
    ↓ No
   END

적용 가능성: ⭐⭐

탐색적 질문에 유용
예측 불가능한 흐름
디버깅 어려움

# Agent 예시 (복잡한 질의 처리 시)
@tool
def search_disposal_rules(query: str) -> str:
    """폐기물 분리배출 규정 검색."""
    return rag.search(query)

@tool
def get_nearby_centers(location: str) -> str:
    """주변 재활용 센터 조회."""
    return location_api.search(location)

llm_with_tools = llm.bind_tools([
    search_disposal_rules,
    get_nearby_centers,
])

def should_continue(state):
    last_message = state["messages"][-1]
    if last_message.tool_calls:
        return "tool_node"
    return END

3. Chat 서비스 패턴 결정

3.1 결정 매트릭스

패턴	이미지	텍스트	SSE 호환	복잡도	총점
Prompt Chaining	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	18
Routing	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	17
Parallelization	⭐⭐	⭐⭐⭐	⭐⭐⭐	⭐⭐⭐	11
Evaluator-Optimizer	⭐⭐⭐	⭐⭐⭐	⭐⭐⭐	⭐⭐	11
Orchestrator-Worker	⭐⭐	⭐⭐	⭐⭐	⭐⭐	8
Agent	⭐⭐	⭐⭐	⭐⭐	⭐	7

3.2 최종 결정: Intent-Routed Workflow with Subagent

핵심 패턴 조합:

Routing - 입력 유형/의도에 따른 분기
Prompt Chaining - 각 분기 내 순차 실행
Subagent - 컨텍스트 격리 + 병렬 처리 (복잡한 질문)
Tool Calling - 외부 서비스 연동
Evaluator-Optimizer - (선택) 답변 품질 검증

Chat Service Workflow (Subagent 포함)
=====================================

START
  │
  v
[Input Router]
  │
  ├─ image? ──▶ [Vision] → [Rule RAG] → [Answer]
  │
  └─ text? ──▶ [Intent Classifier]
                    │
                    ├─ simple ──▶ [Single Node] ────────┐
                    │                                   │
                    └─ complex ──▶ [Decomposer]         │
                                       │                │
                              ┌────────┼────────┐       │
                              v        v        v       │
                         [waste]  [location] [char]     │
                         Expert    Expert    Expert     │
                              │        │        │       │
                              └────────┼────────┘       │
                                       v                │
                                  [Synthesizer] ────────┤
                                                        v
                                                   [Answer]
                                                        │
                                                       END

Subagent 적용 기준:

단순 질문: 단일 노드로 처리 (기존 방식)
복잡한 질문: Subagent로 분해 → 병렬 처리 → 합성

4. 상세 설계

4.1 ChatState 정의

from typing import TypedDict, Literal
from dataclasses import dataclass


class ChatState(TypedDict):
    """Chat 파이프라인 상태.

    LangGraph는 State 기반 오케스트레이션을 제공.
    단순 체이닝이 아닌 상태 전이를 통한 흐름 제어.
    """

    # 입력
    job_id: str
    user_id: str
    message: str
    image_url: str | None
    model: str

    # 🆕 대화 히스토리 (컨텍스트 관리)
    messages: list[dict]  # [{"role": "user/assistant", "content": "..."}]

    # 라우팅
    input_type: Literal["image", "text"] | None
    intent: Literal[
        "waste", "character", "character_preview",
        "location", "general"
    ] | None

    # 중간 결과
    classification: dict | None  # Vision 결과
    disposal_rules: dict | None  # RAG 결과
    tool_results: dict | None    # Tool 호출 결과
    context: str | None          # 검색된 컨텍스트

    # 최종 결과
    answer: str | None

    # 메타데이터
    latencies: dict

4.2 컨텍스트 관리 (오케스트레이션 핵심)

LangChain vs LangGraph 비교:

LangChain (단순 체이닝):
┌────────┐    ┌────────┐    ┌────────┐
│ Step A │ →  │ Step B │ →  │ Step C │
└────────┘    └────────┘    └────────┘
- 선형 흐름, 상태 없음
- 대화 히스토리는 외부에서 관리

LangGraph (상태 기반 오케스트레이션):
           ┌─────────────────────────┐
           │       ChatState         │
           │  - messages (히스토리)   │
           │  - intent (라우팅 키)    │
           │  - context (검색 결과)   │
           └─────────────────────────┘
                      │
        ┌─────────────┼─────────────┐
        │             │             │
        v             v             v
   ┌────────┐   ┌────────┐   ┌────────┐
   │ Node A │   │ Node B │   │ Node C │
   └────────┘   └────────┘   └────────┘
- 상태 전이 기반 흐름 제어
- 조건부 분기, 루프 가능
- 체크포인트로 상태 영속화

Memory & Checkpointing:

from langgraph.checkpoint.memory import MemorySaver
from langgraph.checkpoint.postgres import PostgresSaver

# langgraph-checkpoint-redis 패키지 필요
# pip install langgraph-checkpoint-redis
from langgraph_checkpoint_redis import RedisSaver


# 1. 메모리 기반 (개발/테스트)
memory_checkpointer = MemorySaver()

# 2. PostgreSQL 기반
postgres_checkpointer = PostgresSaver.from_conn_string(
    "postgresql://user:pass@host/db"
)

# 3. Redis 기반 (scan_worker와 일관성 유지) ✅ 권장
redis_checkpointer = RedisSaver.from_conn_string(
    "redis://rfr-cache-redis.redis.svc.cluster.local:6379/0"
)

# 그래프에 체크포인터 연결
graph = create_chat_graph()
app = graph.compile(checkpointer=redis_checkpointer)

scan_worker와의 인프라 일관성:

scan_worker (Celery + 수동 체크포인팅)
=============================================
┌─────────────────────┐     ┌─────────────────────┐
│  Redis Streams      │     │  Redis Cache        │
│  (이벤트 발행)       │     │  (체크포인팅)        │
│  rfr-streams-redis  │     │  rfr-cache-redis    │
│  XADD → SSE Gateway │     │  SET/GET Context    │
└─────────────────────┘     └─────────────────────┘

chat (LangGraph + RedisSaver)
=============================================
┌─────────────────────┐     ┌─────────────────────┐
│  Redis Streams      │     │  Redis Cache        │
│  (이벤트 발행)       │     │  (LangGraph 체크포인트)│
│  rfr-streams-redis  │     │  rfr-cache-redis    │
│  EventPublisher →   │     │  RedisSaver →       │
│  SSE Gateway        │     │  thread_id별 상태   │
└─────────────────────┘     └─────────────────────┘

✅ 동일한 Redis 인프라 재사용
✅ 운영 복잡도 감소

Checkpointer 선택 가이드:

환경	Checkpointer	이유
로컬 개발	`MemorySaver`	빠른 테스트
단일 Pod	`MemorySaver`	간단한 구조
프로덕션 (K8s)	`RedisSaver`	scan과 인프라 통일, 확장성
장기 보관 필요	`PostgresSaver`	영구 저장, 분석 용이

대화 히스토리 관리:

async def chat_with_history(
    user_id: str,
    message: str,
    app: CompiledGraph,
) -> AsyncIterator[dict]:
    """대화 히스토리를 유지하며 채팅."""

    # thread_id로 대화 세션 구분
    config = {"configurable": {"thread_id": f"user:{user_id}"}}

    # 이전 상태 불러오기 (자동)
    # LangGraph가 checkpointer에서 thread_id로 조회

    # 새 메시지 추가하여 실행
    async for event in app.astream(
        {"message": message},
        config=config,
        stream_mode="updates",
    ):
        yield event

    # 상태 자동 저장 (체크포인트)

상태 전이 예시:

# 초기 상태
state_0 = {
    "messages": [],
    "message": "페트병 어떻게 버려?",
    "intent": None,
    ...
}

# intent_classifier 노드 실행 후
state_1 = {
    "messages": [
        {"role": "user", "content": "페트병 어떻게 버려?"}
    ],
    "message": "페트병 어떻게 버려?",
    "intent": "waste",  # 🆕 의도 분류됨
    ...
}

# waste_rag_node 실행 후
state_2 = {
    "messages": [...],
    "intent": "waste",
    "context": "페트병은 내용물을 비우고...",  # 🆕 RAG 결과
    ...
}

# answer_node 실행 후
state_3 = {
    "messages": [
        {"role": "user", "content": "페트병 어떻게 버려?"},
        {"role": "assistant", "content": "페트병은..."}  # 🆕 답변 추가
    ],
    "answer": "페트병은...",
    ...
}

# 다음 질문 시 (같은 thread_id)
state_4 = {
    "messages": [
        {"role": "user", "content": "페트병 어떻게 버려?"},
        {"role": "assistant", "content": "페트병은..."},
        {"role": "user", "content": "그럼 유리병은?"}  # 🆕 이어서
    ],
    "message": "그럼 유리병은?",
    ...
}

왜 LangGraph 오케스트레이션이 필요한가?

요구사항	LangChain	LangGraph
조건부 분기	수동 구현	`add_conditional_edges`
대화 히스토리	외부 관리	State + Checkpointer
상태 저장/복원	직접 구현	`MemorySaver/PostgresSaver`
루프/재시도	복잡	그래프 엣지로 표현
디버깅/추적	어려움	상태 스냅샷 제공

4.3 라우팅 함수

def route_by_input_type(state: ChatState) -> str:
    """입력 유형에 따른 1차 분기."""
    if state.get("image_url"):
        return "vision_node"
    return "intent_classifier"


def route_by_intent(state: ChatState) -> str:
    """의도에 따른 2차 분기."""
    intent = state.get("intent", "general")

    routes = {
        "waste": "waste_rag_node",
        "character": "character_node",
        "location": "location_tool_node",
        "general": "general_llm_node",
    }
    return routes.get(intent, "general_llm_node")

4.4 그래프 구성

from langgraph.graph import StateGraph, START, END

def create_chat_graph(
    vision_model,
    intent_classifier,
    llm,
    retrievers,
    event_publisher,
    subagents,  # Subagent 추가
):
    """Chat 파이프라인 그래프 생성."""

    graph = StateGraph(ChatState)

    # 메인 노드 등록
    graph.add_node("vision_node", create_vision_node(
        vision_model, event_publisher
    ))
    graph.add_node("intent_classifier", create_intent_node(
        intent_classifier, event_publisher
    ))
    graph.add_node("rule_rag_node", create_rule_node(
        retrievers["rule"], event_publisher
    ))
    graph.add_node("answer_node", create_answer_node(
        llm, event_publisher
    ))

    # 단순 질문용 노드
    graph.add_node("waste_rag_node", create_rag_node(
        retrievers["waste"], event_publisher
    ))
    graph.add_node("character_node", create_character_node(
        event_publisher
    ))
    graph.add_node("general_llm_node", create_llm_node(
        llm, event_publisher
    ))

    # Subagent 노드 (복잡한 질문용)
    graph.add_node("decomposer", create_decomposer_node(
        llm, event_publisher
    ))
    graph.add_node("waste_expert", subagents["waste_expert"])
    graph.add_node("location_expert", subagents["location_expert"])
    graph.add_node("character_expert", subagents["character_expert"])
    graph.add_node("synthesizer", create_synthesizer_node(
        llm, event_publisher
    ))

    # 1차 라우팅 (입력 유형)
    graph.add_conditional_edges(
        START,
        route_by_input_type,
        {
            "vision_node": "vision_node",
            "intent_classifier": "intent_classifier",
        }
    )

    # 이미지 파이프라인
    graph.add_edge("vision_node", "rule_rag_node")
    graph.add_edge("rule_rag_node", "answer_node")

    # 2차 라우팅 (복잡도 기반)
    graph.add_conditional_edges(
        "intent_classifier",
        route_by_complexity,  # 복잡도 라우팅
        {
            # 단순 질문 → 단일 노드
            "simple_waste": "waste_rag_node",
            "simple_character": "character_node",
            "simple_general": "general_llm_node",
            # 복잡한 질문 → Subagent
            "complex": "decomposer",
        }
    )

    # 단순 경로 → Answer
    graph.add_edge("waste_rag_node", "answer_node")
    graph.add_edge("character_node", "answer_node")
    graph.add_edge("general_llm_node", END)

    # Subagent 병렬 실행 → Synthesizer → Answer
    graph.add_edge("decomposer", "waste_expert")
    graph.add_edge("decomposer", "location_expert")
    graph.add_edge("decomposer", "character_expert")
    graph.add_edge("waste_expert", "synthesizer")
    graph.add_edge("location_expert", "synthesizer")
    graph.add_edge("character_expert", "synthesizer")
    graph.add_edge("synthesizer", "answer_node")

    # 종료
    graph.add_edge("answer_node", END)

    return graph.compile()

복잡도 라우팅 함수:

def route_by_complexity(state: ChatState) -> str:
    """복잡도에 따른 라우팅.

    단순 질문: 단일 노드 처리
    복잡한 질문: Subagent 분해 → 병렬 처리
    """
    message = state["message"]
    intent = state.get("intent", "general")

    # 복잡한 질문 감지
    if is_complex_query(message):
        return "complex"

    # 단순 질문
    return f"simple_{intent}"


def is_complex_query(message: str) -> bool:
    """복잡한 질문 여부 판단."""
    # 멀티 카테고리 감지
    categories = count_waste_categories(message)
    if categories >= 2:
        return True

    # 멀티 도구 필요 감지
    needs_location = any(kw in message for kw in ["근처", "주변", "가까운"])
    needs_character = any(kw in message for kw in ["캐릭터", "얻"])
    needs_waste = any(kw in message for kw in ["버려", "분리배출", "재활용"])

    tool_count = sum([needs_location, needs_character, needs_waste])
    if tool_count >= 2:
        return True

    return False

4.5 컨텍스트 사용량 추적

컨텍스트 사용량(토큰) 추적은 비용 관리와 UX에 중요합니다.

4.5.1 모델별 컨텍스트 한도

Provider	Model	Context Window	비고
OpenAI	gpt-5.2	128K	Pro/Enterprise
	gpt-5.2-thinking	196K	추론 특화
	gpt-5.2-mini	32K	Plus/Business
	gpt-4o	128K	Legacy
Anthropic	claude-opus-4-5	200K	최상위 모델
	claude-sonnet-4-5	200K / 1M (beta)	균형 모델
	claude-haiku-4-5	200K	빠른 응답
Google	gemini-3.0-pro	1M	최대 컨텍스트
	gemini-3.0-flash	1M	빠른 응답
	gemini-2.5-pro	1M	Legacy

4.5.2 토큰 카운팅 구현

OpenAI (tiktoken):

import tiktoken

class OpenAITokenCounter:
    """OpenAI 토큰 카운터."""

    def __init__(self, model: str = "gpt-5.2"):
        self.encoding = tiktoken.encoding_for_model(model)

    def count(self, text: str) -> int:
        return len(self.encoding.encode(text))

    def count_messages(self, messages: list[dict]) -> int:
        """메시지 목록 토큰 수 (오버헤드 포함)."""
        total = 0
        for msg in messages:
            total += 4  # 메시지 오버헤드
            total += self.count(msg.get("content", ""))
        total += 2  # 프라이밍
        return total

Anthropic (API 응답):

class AnthropicTokenCounter:
    """Anthropic 토큰 카운터."""

    def __init__(self, client: AsyncAnthropic):
        self.client = client

    async def count(self, messages: list[dict]) -> int:
        """메시지 토큰 수 (API 호출)."""
        response = await self.client.messages.count_tokens(
            model="claude-sonnet-4-5-20250929",
            messages=messages,
        )
        return response.input_tokens

    def extract_usage(self, response) -> dict:
        """응답에서 사용량 추출."""
        return {
            "input_tokens": response.usage.input_tokens,
            "output_tokens": response.usage.output_tokens,
        }

Google Gemini:

import google.generativeai as genai

class GeminiTokenCounter:
    """Gemini 토큰 카운터."""

    def __init__(self, model_name: str = "gemini-3.0-flash"):
        self.model = genai.GenerativeModel(model_name)

    def count(self, text: str) -> int:
        response = self.model.count_tokens(text)
        return response.total_tokens

    def count_contents(self, contents: list) -> int:
        response = self.model.count_tokens(contents)
        return response.total_tokens

4.5.3 Port/Adapter 추상화

from abc import ABC, abstractmethod


class TokenCounterPort(ABC):
    """토큰 카운터 포트."""

    @abstractmethod
    def count(self, text: str) -> int:
        """텍스트 토큰 수."""
        ...

    @abstractmethod
    def count_messages(self, messages: list[dict]) -> int:
        """메시지 목록 토큰 수."""
        ...

    @property
    @abstractmethod
    def max_context(self) -> int:
        """최대 컨텍스트 크기."""
        ...


class OpenAITokenCounterAdapter(TokenCounterPort):
    max_context = 128_000
    ...


class AnthropicTokenCounterAdapter(TokenCounterPort):
    max_context = 200_000
    ...


class GeminiTokenCounterAdapter(TokenCounterPort):
    max_context = 1_000_000
    ...

4.5.4 ChatState에 사용량 추적

class ChatState(TypedDict):
    """Chat LangGraph State."""
    messages: Annotated[list, add_messages]
    intent: str | None
    tool_results: dict[str, Any]
    user_location: dict | None

    # 컨텍스트 사용량 추적
    token_usage: TokenUsage | None


class TokenUsage(TypedDict):
    """토큰 사용량."""
    input_tokens: int
    output_tokens: int
    total_tokens: int
    max_tokens: int
    percentage: float  # 0.0 ~ 1.0

4.5.5 SSE로 사용량 전달

async def answer_node(
    state: ChatState,
    event_publisher: EventPublisher,
    token_counter: TokenCounterPort,
) -> ChatState:
    job_id = state["job_id"]

    # 현재 컨텍스트 토큰 수 계산
    messages = state["messages"]
    current_tokens = token_counter.count_messages(messages)
    max_tokens = token_counter.max_context

    # SSE로 사용량 이벤트 전송
    await event_publisher.publish(job_id, {
        "type": "context_usage",
        "current": current_tokens,
        "max": max_tokens,
        "percentage": round(current_tokens / max_tokens * 100, 1),
    })

    # ... LLM 호출 ...

    # 응답 후 업데이트된 사용량
    usage = llm_response.usage
    await event_publisher.publish(job_id, {
        "type": "context_usage",
        "input_tokens": usage.input_tokens,
        "output_tokens": usage.output_tokens,
        "total": usage.input_tokens + usage.output_tokens,
        "max": max_tokens,
        "percentage": round(
            (usage.input_tokens + usage.output_tokens) / max_tokens * 100, 1
        ),
    })

    return {**state, "token_usage": usage}

4.5.6 클라이언트 컨텍스트 링 UI

디자인: Cursor 스타일 원형 링 (Circle Progress)

SSE Event: {
  "type": "context_usage",
  "current": 4521,
  "max": 128000,
  "percentage": 3.5
}

컨텍스트 링 (원형, Cursor 스타일):

     🟢 정상 (3.5%)          🟡 주의 (75%)          🔴 경고 (92%)
         ╭───╮                  ╭───╮                  ╭───╮
        ╱     ╲                ╱█████╲                ╱█████╲
       │       │              │███████│              │███████│
       │  3.5% │              │  75%  │              │  92%  │
       │       │              │███████│              │███████│
        ╲     ╱                ╲█████╱                ╲█████╱
         ╰───╯                  ╰───╯                  ╰───╯
      4.5K / 128K            96K / 128K           118K / 128K

React 컴포넌트 예시:

interface ContextRingProps {
  current: number;
  max: number;
  percentage: number;
}

const ContextRing = ({ current, max, percentage }: ContextRingProps) => {
  const getColor = () => {
    if (percentage < 70) return "#22c55e";  // green
    if (percentage < 90) return "#eab308";  // yellow
    return "#ef4444";  // red
  };

  return (
    <div className="context-ring">
      <svg viewBox="0 0 36 36" className="circular-chart">
        {/* 배경 원 */}
        <path
          className="circle-bg"
          d="M18 2.0845
             a 15.9155 15.9155 0 0 1 0 31.831
             a 15.9155 15.9155 0 0 1 0 -31.831"
          fill="none"
          stroke="#e5e7eb"
          strokeWidth="3"
        />
        {/* 진행 원 */}
        <path
          className="circle"
          strokeDasharray={`${percentage}, 100`}
          d="M18 2.0845
             a 15.9155 15.9155 0 0 1 0 31.831
             a 15.9155 15.9155 0 0 1 0 -31.831"
          fill="none"
          stroke={getColor()}
          strokeWidth="3"
          strokeLinecap="round"
        />
        {/* 중앙 텍스트 */}
        <text x="18" y="20" className="percentage">
          {percentage.toFixed(0)}%
        </text>
      </svg>
      <span className="token-count">
        {(current / 1000).toFixed(1)}K / {(max / 1000).toFixed(0)}K
      </span>
    </div>
  );
};

임계값 및 자동 조치:

비율	상태	색상	조치
< 70%	정상	🟢 `#22c55e`	-
70~85%	주의	🟡 `#eab308`	UI 색상 변경 (알림 없음)
> 85%	압축	🔴 `#ef4444`	자동 컨텍스트 압축

Note: "새 대화를 시작하세요" 경고 대신 자동 컨텍스트 압축으로 UX 연속성 유지.

자동 압축 SSE 이벤트:

{
  "type": "context_compressed",
  "before_tokens": 118000,
  "after_tokens": 45000,
  "message": "이전 대화를 요약했어요 📝"
}

4.5.7 대화 세션 사이드바 (우측)

디자인: Cursor 우측 Agents 패널과 동일한 UX
각 세션은 독립적인 컨텍스트를 가짐

레이아웃:

┌───────────────────────────────────────────────────────────┐
│                                     │ ┌─────────────────┐ │
│  💬 채팅 영역                        │ │ Search Agents...│ │
│                                     │ ├─────────────────┤ │
│  ┌──────────────────────────────┐   │ │   New Agent     │ │
│  │ User: 페트병 어떻게 버려?     │   │ ├─────────────────┤ │
│  └──────────────────────────────┘   │ │ Agents          │ │
│                                     │ │─────────────────│ │
│  ┌──────────────────────────────┐   │ │ ● 분리배출 질문  │ │
│  │ 🤖 이코: 페트병은 내용물을... │   │ │   Now           │ │
│  └──────────────────────────────┘   │ │ ○ 근처 재활용센터│ │
│                                     │ │   5m            │ │
│              ╭───╮                  │ │ ○ 캐릭터 미리보기│ │
│  입력창...   │12%│                  │ │   1h            │ │
│              ╰───╯                  │ │ ○ 유리병 분리수거│ │
│                                     │ │   2d            │ │
│                                     │ └─────────────────┘ │
└───────────────────────────────────────────────────────────┘

핵심 개념:

항목	설명
각 세션	독립적인 컨텍스트 (thread_id)
New Agent	새 대화 세션 생성
세션 목록	이전 대화 기록, 시간순 정렬
내부 라우팅	LangGraph가 자동 처리 (사용자 선택 X)

세션별 컨텍스트 관리:

# 각 세션 = 독립적인 thread_id
# LangGraph RedisSaver가 세션별 상태 관리

class ChatSession(BaseModel):
    """대화 세션."""
    session_id: str  # UUID
    title: str       # 자동 생성 또는 첫 메시지 기반
    created_at: datetime
    updated_at: datetime
    message_count: int

    # 컨텍스트 사용량
    token_usage: TokenUsage | None


# API: 세션 목록 조회
@router.get("/sessions")
async def list_sessions(
    user: CurrentUser,
) -> list[ChatSession]:
    """사용자의 대화 세션 목록."""
    return await session_repo.list_by_user(user.id)


# API: 새 세션 생성
@router.post("/sessions")
async def create_session(
    user: CurrentUser,
) -> ChatSession:
    """새 대화 세션 생성."""
    session_id = str(uuid.uuid4())
    return await session_repo.create(user.id, session_id)


# API: 채팅 메시지 제출 (Job 패턴)
# 상세: 05-async-job-queue-decision.md
class ChatSubmitResponse(BaseModel):
    """채팅 제출 응답."""
    job_id: str
    stream_url: str
    status: Literal["queued", "processing", "completed", "failed"]


@router.post("/messages")
async def submit_message(
    request: ChatMessageRequest,
    user: CurrentUser,
) -> ChatSubmitResponse:
    """채팅 메시지 제출.

    Job 기반 비동기 처리:
    1. 즉시 job_id 반환 (200ms 이내)
    2. Taskiq Worker가 백그라운드 처리
    3. SSE로 실시간 스트리밍
    """
    from chat_worker.tasks.chat_task import process_chat_task

    job_id = str(uuid.uuid4())

    # Taskiq Job 제출
    await process_chat_task.kiq(
        job_id=job_id,
        session_id=request.session_id,
        message=request.message,
        image_url=str(request.image_url) if request.image_url else None,
        location=request.location.model_dump() if request.location else None,
        model=request.model,
    )

    return ChatSubmitResponse(
        job_id=job_id,
        stream_url=f"/api/v1/stream/{job_id}",
        status="queued",
    )

LangGraph 라우팅 (내부 자동):

def route_by_input_type(state: ChatState) -> str:
    """입력 유형에 따른 자동 라우팅.

    Note: 사용자가 서브에이전트를 직접 선택하지 않음.
          LangGraph가 Intent 분류 후 자동으로 라우팅.
    """
    if state.get("image_url"):
        return "vision_node"
    return "intent_classifier"


def route_by_intent(state: ChatState) -> str:
    """의도에 따른 자동 분기 (내부 처리)."""
    intent = state.get("intent", "general")

    routes = {
        "waste": "waste_rag_node",
        "character": "character_node",
        "character_preview": "character_preview_node",
        "location": "location_tool_node",
        "general": "general_llm_node",
    }
    return routes.get(intent, "general_llm_node")

장점:

컨텍스트 격리: 세션별 독립적인 대화 히스토리
UX 일관성: Cursor Agents 패널과 동일한 패턴
간편한 관리: 이전 대화로 쉽게 돌아가기
자동 라우팅: 사용자는 의도를 신경 쓸 필요 없음

5. SSE 이벤트 설계

5.1 노드별 이벤트

노드	이벤트 타입	메시지 예시
vision_node	progress	🔍 이미지 분류 중...
intent_classifier	progress	🤔 질문 분석 중...
waste_rag_node	progress	📚 규정 검색 중...
answer_node	delta	(토큰 스트리밍)
answer_node	done	답변 완료

5.2 노드 구현 패턴

from langgraph.types import StreamWriter


async def create_vision_node(
    vision_model,
    event_publisher,
):
    async def vision_node(
        state: ChatState,
        writer: StreamWriter,
    ) -> ChatState:
        job_id = state["job_id"]

        # 시작 이벤트
        await event_publisher.publish(job_id, {
            "type": "progress",
            "stage": "vision",
            "status": "started",
            "message": "🔍 이미지 분류 중...",
        })

        # Vision 호출
        result = await vision_model.classify(
            state["image_url"]
        )

        # 완료 이벤트
        await event_publisher.publish(job_id, {
            "type": "progress",
            "stage": "vision",
            "status": "completed",
            "result": result,
        })

        return {
            **state,
            "input_type": "image",
            "classification": result,
        }

    return vision_node

5.3 Tool Calling SSE 이벤트

Tool 호출 과정에서의 이벤트 흐름:

┌────────────────────────────────────────────────────────┐
│ User: "강남역 근처 재활용센터랑 페트병 캐릭터 알려줘"    │
└────────────────────────────────────────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: intent        │  {"type":"progress","stage":"intent",
│  "🤔 질문 분석 중"   │   "message":"🤔 질문 분석 중..."}
└─────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: tool_start    │  {"type":"tool","action":"start",
│  "🔧 정보 조회 중"   │   "tools":["location","character"]}
└─────────────────────┘
        │
        v (Claude: 코드 실행 / GPT: 순차 호출)
┌─────────────────────┐
│  SSE: tool_progress │  {"type":"tool","action":"progress",
│  "📍 주변 센터 검색" │   "current":"search_nearby_centers"}
└─────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: tool_progress │  {"type":"tool","action":"progress",
│  "🎭 캐릭터 조회"    │   "current":"preview_character"}
└─────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: tool_done     │  {"type":"tool","action":"done",
│  "✅ 정보 수집 완료" │   "results_count":2}
└─────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: delta (반복)  │  {"type":"delta","content":"강남역"}
│  토큰 스트리밍       │  {"type":"delta","content":" 근처"}
└─────────────────────┘
        │
        v
┌─────────────────────┐
│  SSE: done          │  {"type":"done","stage":"complete"}
└─────────────────────┘

이벤트 타입 정의:

이벤트 타입	용도	클라이언트 UX
`progress`	단계 진행	로딩 메시지 표시
`tool`	Tool 호출 상태	Tool 아이콘/상태 표시
`delta`	토큰 스트리밍	글자 단위 출력
`done`	완료	로딩 종료

5.4 모델별 Tool Calling SSE 구현

Claude (Programmatic Tool Calling):

async def claude_tool_node(
    state: ChatState,
    event_publisher: EventPublisher,
) -> ChatState:
    job_id = state["job_id"]

    # Tool 시작 이벤트
    await event_publisher.publish(job_id, {
        "type": "tool",
        "action": "start",
        "message": "🔧 정보 조회 중...",
    })

    response = await client.beta.messages.create(
        betas=["advanced-tool-use-2025-11-20"],
        model="claude-sonnet-4-5-20250929",
        tools=[
            {"type": "code_execution_20250825", ...},
            {"name": "search_nearby_centers", ...},
            {"name": "preview_character", ...},
        ],
        messages=[...],
        # 스트리밍으로 중간 상태 확인
        stream=True,
    )

    async for event in response:
        if event.type == "content_block_start":
            if event.content_block.type == "tool_use":
                await event_publisher.publish(job_id, {
                    "type": "tool",
                    "action": "progress",
                    "current": event.content_block.name,
                })

    # Tool 완료 이벤트
    await event_publisher.publish(job_id, {
        "type": "tool",
        "action": "done",
        "message": "✅ 정보 수집 완료",
    })

    return {**state, "tool_results": response.content}

GPT/Gemini (Function Calling):

async def openai_tool_node(
    state: ChatState,
    event_publisher: EventPublisher,
    tool_executors: dict,
) -> ChatState:
    job_id = state["job_id"]

    # Tool 시작 이벤트
    await event_publisher.publish(job_id, {
        "type": "tool",
        "action": "start",
        "message": "🔧 정보 조회 중...",
    })

    response = await client.chat.completions.create(
        model="gpt-5.2",
        tools=[...],
        parallel_tool_calls=True,
        messages=[...],
    )

    tool_calls = response.choices[0].message.tool_calls
    results = []

    for tc in tool_calls:
        # 개별 Tool 진행 이벤트
        await event_publisher.publish(job_id, {
            "type": "tool",
            "action": "progress",
            "current": tc.function.name,
        })

        # Tool 실행 (개발자 코드에서)
        executor = tool_executors[tc.function.name]
        result = await executor(**json.loads(tc.function.arguments))
        results.append(result)

    # Tool 완료 이벤트
    await event_publisher.publish(job_id, {
        "type": "tool",
        "action": "done",
        "message": "✅ 정보 수집 완료",
    })

    return {**state, "tool_results": results}

5.5 답변 토큰 스트리밍

Claude 토큰 스트리밍:

async def claude_answer_node(
    state: ChatState,
    event_publisher: EventPublisher,
) -> ChatState:
    job_id = state["job_id"]
    full_response = ""

    async with client.messages.stream(
        model="claude-sonnet-4-5-20250929",
        messages=[...],
    ) as stream:
        async for text in stream.text_stream:
            full_response += text
            await event_publisher.publish(job_id, {
                "type": "delta",
                "content": text,
            })

    await event_publisher.publish(job_id, {
        "type": "done",
        "stage": "complete",
    })

    return {**state, "answer": full_response}

GPT 토큰 스트리밍:

async def openai_answer_node(
    state: ChatState,
    event_publisher: EventPublisher,
) -> ChatState:
    job_id = state["job_id"]
    full_response = ""

    stream = await client.chat.completions.create(
        model="gpt-5.2",
        messages=[...],
        stream=True,
    )

    async for chunk in stream:
        if chunk.choices[0].delta.content:
            content = chunk.choices[0].delta.content
            full_response += content
            await event_publisher.publish(job_id, {
                "type": "delta",
                "content": content,
            })

    await event_publisher.publish(job_id, {
        "type": "done",
        "stage": "complete",
    })

    return {**state, "answer": full_response}

5.6 클라이언트 SSE 처리 예시

// React 클라이언트 예시
const ChatMessage = ({ jobId }: { jobId: string }) => {
  const [status, setStatus] = useState<string>("");
  const [content, setContent] = useState<string>("");
  const [toolStatus, setToolStatus] = useState<string>("");

  useEffect(() => {
    const eventSource = new EventSource(
      `/api/chat/stream/${jobId}`
    );

    eventSource.onmessage = (event) => {
      const data = JSON.parse(event.data);

      switch (data.type) {
        case "progress":
          setStatus(data.message);
          break;
        case "tool":
          if (data.action === "progress") {
            setToolStatus(`🔧 ${data.current} 실행 중...`);
          } else if (data.action === "done") {
            setToolStatus("");
          }
          break;
        case "delta":
          setContent((prev) => prev + data.content);
          setStatus("");  // 스트리밍 시작하면 상태 메시지 제거
          break;
        case "done":
          eventSource.close();
          break;
      }
    };

    return () => eventSource.close();
  }, [jobId]);

  return (
    <div>
      {status && <div className="status">{status}</div>}
      {toolStatus && <div className="tool-status">{toolStatus}</div>}
      <div className="content">{content}</div>
    </div>
  );
};

6. Knowledge Base 설계

6.1 scan_worker와 동일한 파일셋 복사

원칙: Clean Architecture에서 각 서비스는 독립적이어야 합니다.

⚠️ 왜 공유하지 않고 복사하는가?

1. 배포 독립성: chat과 scan_worker가 별도로 배포
2. 버전 관리: 서비스별 독립적인 규정 업데이트 가능
3. 테스트 격리: 각 서비스의 테스트가 다른 서비스에 영향 없음
4. Docker 이미지 독립: COPY 시 다른 서비스 의존 없음

6.2 복사할 파일 구조

apps/chat/infrastructure/assets/
├── data/
│   ├── item_class_list.yaml      # 품목 분류 목록
│   ├── situation_tags.yaml       # 상황 태그
│   └── source/                   # 분리배출 규정 (18개)
│       ├── 공사장생활폐기물.json
│       ├── 대형폐기물.json
│       ├── 불연성종량제폐기물.json
│       ├── 생활계유해폐기물.json
│       ├── 음식물류폐기물.json
│       ├── 일반종량제폐기물.json
│       ├── 재활용폐기물_금속류.json
│       ├── 재활용폐기물_무색페트병.json
│       ├── 재활용폐기물_발포합성수지.json
│       ├── 재활용폐기물_비닐류.json
│       ├── 재활용폐기물_유리병.json
│       ├── 재활용폐기물_의류및원단.json
│       ├── 재활용폐기물_전기전자제품.json
│       ├── 재활용폐기물_전지.json
│       ├── 재활용폐기물_조명제품.json
│       ├── 재활용폐기물_종이.json
│       ├── 재활용폐기물_종이팩.json
│       └── 재활용폐기물_플라스틱류.json
└── prompts/
    ├── answer_generation_prompt.txt
    ├── text_classification_prompt.txt
    ├── vision_classification_prompt.txt
    └── intent_classification_prompt.txt  # chat 전용 추가

6.3 RAG Retriever 구현

# apps/chat/infrastructure/rag/disposal_retriever.py
from pathlib import Path
import json
import yaml


class DisposalRulesRetriever:
    """분리배출 규정 검색기.

    scan_worker와 동일한 로직이지만 독립적인 인스턴스.
    """

    def __init__(self, data_dir: Path | None = None):
        self.data_dir = data_dir or Path(__file__).parent.parent / "assets" / "data"
        self._rules: dict[str, dict] = {}
        self._item_classes: dict = {}
        self._load_data()

    def _load_data(self):
        """데이터 로드."""
        # 품목 분류 로드
        with open(self.data_dir / "item_class_list.yaml") as f:
            self._item_classes = yaml.safe_load(f)

        # 규정 파일 로드
        source_dir = self.data_dir / "source"
        for json_file in source_dir.glob("*.json"):
            with open(json_file, encoding="utf-8") as f:
                data = json.load(f)
                key = json_file.stem
                self._rules[key] = data

    def search(
        self,
        category: str,
        subcategory: str | None = None,
    ) -> dict | None:
        """분류 결과로 규정 검색."""
        # 카테고리 매핑 로직
        for key, rules in self._rules.items():
            if self._matches(rules, category, subcategory):
                return rules
        return None

    def _matches(
        self,
        rules: dict,
        category: str,
        subcategory: str | None,
    ) -> bool:
        """매칭 로직."""
        # 구현: scan_worker의 rule_step 로직 참조
        pass

6.4 Prompt Loader

# apps/chat/infrastructure/prompts/loader.py
from pathlib import Path
from functools import lru_cache


class PromptLoader:
    """프롬프트 템플릿 로더."""

    def __init__(self, prompts_dir: Path | None = None):
        self.prompts_dir = prompts_dir or Path(__file__).parent.parent / "assets" / "prompts"

    @lru_cache(maxsize=10)
    def load(self, name: str) -> str:
        """프롬프트 로드 (캐싱)."""
        path = self.prompts_dir / f"{name}.txt"
        if not path.exists():
            raise FileNotFoundError(f"Prompt not found: {name}")
        return path.read_text(encoding="utf-8")

    def get_vision_prompt(self) -> str:
        return self.load("vision_classification_prompt")

    def get_answer_prompt(self) -> str:
        return self.load("answer_generation_prompt")

    def get_intent_prompt(self) -> str:
        return self.load("intent_classification_prompt")

6.5 복사 스크립트

#!/bin/bash
# scripts/sync-chat-assets.sh
# scan_worker assets를 chat으로 동기화

SOURCE="apps/scan_worker/infrastructure/assets"
TARGET="apps/chat/infrastructure/assets"

# 디렉토리 생성
mkdir -p "$TARGET/data/source"
mkdir -p "$TARGET/prompts"

# 데이터 복사
cp "$SOURCE/data/item_class_list.yaml" "$TARGET/data/"
cp "$SOURCE/data/situation_tags.yaml" "$TARGET/data/"
cp "$SOURCE/data/source/"*.json "$TARGET/data/source/"

# 프롬프트 복사
cp "$SOURCE/prompts/"*.txt "$TARGET/prompts/"

echo "✅ Assets synced from scan_worker to chat"

7. Tool Calling 확장

7.1 기존 서비스 Tool 연동

Chat에서 활용 가능한 기존 서비스:

서비스	API	Tool 용도
location	`GET /locations/centers`	주변 재활용센터/제로웨이스트샵 검색
character	`GET /characters`	캐릭터 정보 조회
users	`GET /users/me/characters`	사용자 보유 캐릭터 조회

7.2 위치 정보 전달 설계

Location Tool 호출 시 사용자 위치가 필요합니다. 클라이언트는 Kakao Map API를 사용합니다.

7.2.1 위치 획득 방식

방식	설명
브라우저 Geolocation API	`navigator.geolocation.getCurrentPosition()`
Kakao Map 중심 좌표	사용자가 지도에서 선택한 위치
IP 기반 추정	Fallback (정확도 낮음)

7.2.2 요청 스키마 확장

class UserLocation(BaseModel):
    """사용자 위치 (Optional)."""
    latitude: float = Field(..., ge=-90, le=90)
    longitude: float = Field(..., ge=-180, le=180)


class ChatMessageRequest(BaseModel):
    """채팅 메시지 요청."""
    message: str = Field(..., min_length=1, max_length=2000)
    image_url: HttpUrl | None = None

    # 위치 정보 (Optional)
    location: UserLocation | None = Field(
        default=None,
        description="위치 검색 시 사용할 좌표 (Optional)"
    )

    model: str = Field(default="gpt-5.2")

7.2.3 위치 없을 때 SSE 요청 플로우

클라이언트                     Chat API (LangGraph)
    │                              │
    │ POST /chat {                 │
    │   message: "근처 재활용센터"   │
    │ }  (위치 없음)                │
    ├─────────────────────────────▶│
    │                              │
    │          의도 분류: location  │
    │          위치 정보 없음 감지   │
    │                              │
    │   SSE: {                     │
    │     type: "request_location",│
    │     message: "위치 정보가     │
    │       필요해요. 공유해주세요" │
    │   }                          │
    │◀─────────────────────────────┤
    │                              │
    │ 사용자 동의 → Geolocation    │
    │                              │
    │ POST /chat {                 │
    │   message: "근처 재활용센터", │
    │   location: {                │
    │     lat: 37.5665,            │
    │     lon: 126.9780            │
    │   }                          │
    │ }                            │
    ├─────────────────────────────▶│
    │                              │
    │   SSE: 검색 결과 스트리밍      │
    │◀─────────────────────────────┤

7.2.4 LangGraph State에 위치 저장

class ChatState(TypedDict):
    """Chat LangGraph State."""
    messages: Annotated[list, add_messages]
    intent: str | None
    tool_results: dict[str, Any]

    # 위치 정보
    user_location: dict | None  # {"lat": 37.5665, "lon": 126.9780}


def location_node(state: ChatState) -> ChatState:
    """위치 검색 노드."""
    location = state.get("user_location")

    if not location:
        # 위치 없음 → SSE 이벤트 발행
        return {
            **state,
            "tool_results": {
                "location_search": {
                    "status": "need_location",
                    "message": "위치 정보가 필요해요. 공유해주세요! 📍"
                }
            }
        }

    # 위치 있음 → API 호출
    results = search_nearby_centers(
        latitude=location["lat"],
        longitude=location["lon"],
    )
    return {**state, "tool_results": {"location_search": results}}

7.2.5 SSE 이벤트 타입

class SSEEventType(str, Enum):
    """SSE 이벤트 타입."""
    TOKEN = "token"              # 답변 토큰
    PROGRESS = "progress"        # 진행 상황
    TOOL_START = "tool_start"    # Tool 실행 시작
    TOOL_END = "tool_end"        # Tool 실행 완료
    REQUEST_LOCATION = "request_location"  # 위치 요청
    DONE = "done"                # 완료
    ERROR = "error"              # 에러

7.3 location Tool 정의

from langchain.tools import tool
from pydantic import BaseModel, Field
import httpx


class LocationSearchInput(BaseModel):
    """위치 검색 입력."""
    latitude: float = Field(..., description="위도 (예: 37.5665)")
    longitude: float = Field(..., description="경도 (예: 126.9780)")
    radius: int = Field(
        default=2000,
        description="검색 반경 (미터). 기본값 2km"
    )
    store_category: str = Field(
        default="all",
        description="매장 카테고리 필터. "
                    "refill_zero, cafe_bakery, vegan_dining, "
                    "upcycle_recycle, public_dropbox, all"
    )


@tool(args_schema=LocationSearchInput)
async def search_nearby_centers(
    latitude: float,
    longitude: float,
    radius: int = 2000,
    store_category: str = "all",
) -> str:
    """주변 재활용 센터나 제로웨이스트샵을 검색합니다.

    사용자가 "주변 재활용 센터", "근처 제로웨이스트샵",
    "가까운 분리수거함" 등을 물어볼 때 사용합니다.
    """
    async with httpx.AsyncClient() as client:
        response = await client.get(
            "http://location-api:8000/locations/centers",
            params={
                "lat": latitude,
                "lon": longitude,
                "radius": radius,
                "store_category": store_category,
            },
        )
        response.raise_for_status()

    centers = response.json()

    if not centers:
        return "근처에 재활용 센터를 찾지 못했습니다."

    # 포맷팅
    result_lines = [f"📍 주변 {len(centers)}개의 센터를 찾았습니다:\n"]
    for c in centers[:5]:  # 상위 5개
        result_lines.append(
            f"• {c['name']} ({c['distance_text']})\n"
            f"  주소: {c['road_address']}\n"
            f"  운영: {c.get('start_time', '?')}~{c.get('end_time', '?')}"
        )

    return "\n".join(result_lines)

7.3 의도 분류 확장

# 의도 분류에 'location' 추가
INTENTS = Literal[
    "waste",      # 분리배출 질문
    "character",  # 캐릭터 관련
    "location",   # 위치 검색
    "general",    # 일반 대화
]


def route_by_intent(state: ChatState) -> str:
    """의도에 따른 분기."""
    intent = state.get("intent", "general")

    routes = {
        "waste": "waste_rag_node",
        "character": "character_node",
        "location": "location_tool_node",
        "general": "general_llm_node",
    }
    return routes.get(intent, "general_llm_node")

7.4 확장된 Workflow

Chat Service Workflow (Tool Calling 포함)
=========================================

START
  │
  ├─ image? ──▶ Vision → Rule RAG → Answer
  │
  └─ text? ──▶ Intent Classifier
                    │
                    ├─ waste ────▶ Waste RAG ───┐
                    ├─ character ▶ Char Info ───┼──▶ Answer
                    ├─ location ─▶ Location Tool┤
                    └─ general ──▶ LLM ─────────┘
                                                  │
                                                  v
                                                 END

7.5 StoreCategory / PickupCategory

location 서비스에서 지원하는 카테고리:

StoreCategory	설명
`refill_zero`	리필/제로웨이스트
`cafe_bakery`	카페/베이커리
`vegan_dining`	비건 식당
`upcycle_recycle`	업사이클/재활용
`public_dropbox`	공공 수거함

PickupCategory	설명
`clear_pet`	투명 페트병
`can`	캔
`paper`	종이
`plastic`	플라스틱
`glass`	유리
`textile`	의류
`electronics`	전자제품

7.6 Tool 사용 예시 대화

사용자: 근처에 제로웨이스트샵 있어?

[Intent: location]
[Tool: search_nearby_centers]

봇: 🗺️ 주변 센터 검색 중...

📍 주변 3개의 센터를 찾았습니다:

• 알맹상점 (0.8km)
  주소: 서울시 마포구 월드컵로 49
  운영: 11:00~20:00
...

8. 캐릭터 미리보기 워크플로우

8.1 요구사항

사용자가 분리배출 전에 어떤 캐릭터를 얻을 수 있는지 미리 확인:

입력 유형	예시	필요한 처리
이미지 + 질문	"이거 분리배출하면 어떤 캐릭터?"	Vision → 매칭 조회
텍스트 질문	"플라스틱 버리면 무슨 캐릭터?"	품목 추출 → 매칭 조회

8.2 캐릭터 데이터 분리 구조

핵심: 캐릭터 이미지/상세 정보는 프론트엔드에, 매칭 로직은 백엔드에

┌─────────────────────────────────────────────────────────┐
│ Frontend (React)                                        │
│ src/constants/CharacterInfo.ts                          │
│                                                         │
│ CHARACTER_DATA = {                                      │
│   pet:    { name: "페티", wasteName: "무색페트병",       │
│            characterImage: sub_pet.png, ... },          │
│   metal:  { name: "메탈리", wasteName: "금속류", ... }, │
│   glass:  { name: "글래시", wasteName: "유리병", ... }, │
│   ...                                                   │
│ }                                                       │
│                                                         │
│ ✅ 이미지, 설명, 서브설명 등 UI 관련 정보               │
└─────────────────────────────────────────────────────────┘
                        ↑
                        │ characterKey (예: "pet")
                        │
┌─────────────────────────────────────────────────────────┐
│ Backend (FastAPI)                                       │
│ apps/character/domain/entities/character.py             │
│                                                         │
│ @dataclass                                              │
│ class Character:                                        │
│     code: str         # "pet" (프론트엔드 key와 동일)   │
│     name: str         # "페티"                          │
│     match_label: str  # "무색페트병" (매칭용)           │
│     dialog: str       # "분리배출 잘했어!"              │
│                                                         │
│ ✅ 매칭 로직, 대사, 소유권 관리                         │
└─────────────────────────────────────────────────────────┘

캐릭터 매칭 흐름:

Vision 결과: middle_category = "무색페트병"
                 │
                 v
Backend: match_label == "무색페트병" → code = "pet"
                 │
                 v
Response: { "characterKey": "pet", "name": "페티", "dialog": "..." }
                 │
                 v
Frontend: CHARACTER_DATA["pet"] → 이미지, 상세 정보 렌더링

프론트엔드 캐릭터 목록:

Key	Name	WasteName	Type
eco	이코	이코	main
paper	페이피	종이	sub
paperProduct	팩토리	종이팩	sub
pet	페티	무색페트병	sub
vinyl	비니	비닐류	sub
glass	글래시	유리병	sub
clothes	코튼	의류·원단	sub
plastic	플리	플라스틱류	sub
metal	메탈리	금속류	sub
battery	배리	전지	sub
lighting	라이티	조명제품	sub
monitor	일렉	전기전자	sub
styrofoam	폼이	발포합성수지	sub

8.3 의도 분류 확장

INTENTS = Literal[
    "waste",           # 분리배출 질문
    "character",       # 캐릭터 관련
    "character_preview",  # 캐릭터 미리보기
    "location",        # 위치 검색
    "general",         # 일반 대화
]

# 의도 분류 프롬프트 힌트
"""
character_preview:
  - "~하면 어떤 캐릭터 얻어?"
  - "~버리면 무슨 캐릭터?"
  - "이거 분리배출하면 캐릭터?"
"""

8.4 확장된 Workflow

Chat Service Workflow (캐릭터 미리보기 포함)
============================================

START
  │
  ├─ image + "캐릭터?" ──▶ [Vision] → [Character Preview] → Answer
  │
  ├─ image ──▶ [Vision] → [Rule RAG] → [Answer]
  │
  └─ text ──▶ [Intent Classifier]
                    │
                    ├─ waste ──────────▶ [Waste RAG] ────┐
                    ├─ character ──────▶ [Char Info] ────┤
                    ├─ character_preview ▶ [Char Preview]┼──▶ Answer
                    ├─ location ───────▶ [Location Tool] ┤
                    └─ general ────────▶ [LLM] ──────────┘

8.5 Character Preview Tool 정의

from langchain.tools import tool
import httpx


@tool
async def preview_character_by_category(
    middle_category: str,
) -> dict:
    """분리배출 품목으로 얻을 수 있는 캐릭터를 미리 확인합니다.

    사용자가 "~하면 어떤 캐릭터?", "~버리면 무슨 캐릭터?"
    등을 물어볼 때 사용합니다.

    Args:
        middle_category: 품목 중분류 (예: "무색페트병", "금속류", "유리병")

    Returns:
        characterKey: 프론트엔드 CHARACTER_DATA key
        name: 캐릭터 이름
        dialog: 캐릭터 대사

    Note:
        이미지는 프론트엔드 CHARACTER_DATA에서 조회
        (frontend/src/constants/CharacterInfo.ts)
    """
    # character 서비스의 카탈로그 API 호출
    async with httpx.AsyncClient() as client:
        response = await client.get(
            "http://character-api:8000/characters",
        )
        response.raise_for_status()

    characters = response.json()

    # match_label로 매칭 → characterKey(code) 반환
    for char in characters:
        if char.get("match") == middle_category:
            return {
                "characterKey": char["code"],  # 프론트 key
                "name": char["name"],
                "dialog": char["dialog"],
                "matched": True,
            }

    # 기본 캐릭터 (eco)
    return {
        "characterKey": "eco",
        "name": "이코",
        "dialog": "분리배출 잘했어!",
        "matched": False,
    }

응답 예시 (SSE):

{
  "type": "character_preview",
  "data": {
    "characterKey": "pet",
    "name": "페티",
    "dialog": "페트병 분리배출 잘했어!"
  }
}

프론트엔드 처리:

// 프론트엔드에서 characterKey로 이미지 조회
const characterKey = response.data.characterKey;  // "pet"
const characterInfo = CHARACTER_DATA[characterKey];

// 렌더링
<img src={characterInfo.characterImage} />
<p>{characterInfo.characterName}: {response.data.dialog}</p>

8.6 Character Preview 노드 구현

async def character_preview_node(
    state: ChatState,
    event_publisher: EventPublisher,
) -> ChatState:
    """캐릭터 미리보기 노드.

    이미지 입력: Vision 결과의 middle_category 사용
    텍스트 입력: LLM으로 품목 추출 후 사용

    Note:
        이미지는 프론트엔드 CHARACTER_DATA에서 조회
        백엔드는 characterKey만 반환
    """
    job_id = state["job_id"]

    # 진행 이벤트
    await event_publisher.publish(job_id, {
        "type": "progress",
        "stage": "character_preview",
        "status": "started",
        "message": "🔮 캐릭터 확인 중...",
    })

    # middle_category 결정
    if state.get("classification"):
        # 이미지 → Vision 결과에서 추출
        middle_category = state["classification"].get(
            "middle_category"
        )
    else:
        # 텍스트 → LLM으로 품목 추출
        middle_category = await extract_category_from_text(
            state["message"]
        )

    if not middle_category:
        return {
            **state,
            "context": "어떤 품목인지 알려주시면 캐릭터 정보를 알려드릴게요!",
        }

    # 캐릭터 매칭 조회 (characterKey 반환)
    result = await preview_character_by_category(middle_category)

    # 프론트엔드용 character_preview 이벤트
    await event_publisher.publish(job_id, {
        "type": "character_preview",
        "data": {
            "characterKey": result["characterKey"],
            "name": result["name"],
            "dialog": result["dialog"],
            "matched": result["matched"],
        },
    })

    await event_publisher.publish(job_id, {
        "type": "progress",
        "stage": "character_preview",
        "status": "completed",
    })

    # Answer 노드에서 사용할 컨텍스트
    if result["matched"]:
        context = (
            f"'{middle_category}' 분리배출하면 "
            f"**{result['name']}** 캐릭터를 얻을 수 있어요! "
            f"{result['name']}: \"{result['dialog']}\""
        )
    else:
        context = (
            f"'{middle_category}'와 매칭되는 캐릭터가 아직 없어요. "
            f"기본 캐릭터 이코를 받게 됩니다! 🌱"
        )

    return {
        **state,
        "character_preview": result,
        "context": context,
    }
        "context": result,
    }


async def extract_category_from_text(message: str) -> str | None:
    """텍스트에서 품목 중분류를 추출합니다."""

    # 품목 매핑 (간단한 키워드 매칭)
    CATEGORY_KEYWORDS = {
        "페트병": "무색페트병",
        "플라스틱": "플라스틱류",
        "유리병": "유리병",
        "캔": "금속류",
        "종이": "종이류",
        "옷": "의류",
        "전자제품": "소형가전",
        "배터리": "전지류",
    }

    for keyword, category in CATEGORY_KEYWORDS.items():
        if keyword in message:
            return category

    # 키워드 없으면 LLM으로 추출
    prompt = f"""
    다음 문장에서 분리배출 품목을 추출해주세요.
    품목이 없으면 "없음"이라고 답해주세요.

    문장: {message}

    가능한 품목: 무색페트병, 유색페트병, 플라스틱류, 유리병,
    금속류, 종이류, 의류, 소형가전, 전지류, 형광등, 음식물

    품목:
    """

    response = await llm.ainvoke(prompt)
    category = response.content.strip()

    return None if category == "없음" else category

8.7 예시 대화

케이스 1: 이미지 + 질문

사용자: [이미지: 페트병] 이거 분리배출하면 어떤 캐릭터?

[Input: image + "캐릭터"]
[Vision → classification: {middle_category: "무색페트병"}]
[Character Preview Tool]

봇: 🔮 캐릭터 확인 중...

🎉 '무색페트병' 분리배출하면 **페티** 캐릭터를 얻을 수 있어요!

타입: 플라스틱
대사: "투명하게 분리해줘서 고마워!"

케이스 2: 텍스트 질문

사용자: 캔 버리면 무슨 캐릭터 얻어?

[Intent: character_preview]
[Extract: "캔" → "금속류"]
[Character Preview Tool]

봇: 🔮 캐릭터 확인 중...

🎉 '금속류' 분리배출하면 **캐니** 캐릭터를 얻을 수 있어요!

타입: 금속
대사: "찌그러뜨려서 버려줘!"

8.8 라우팅 로직 업데이트

def route_by_input_type(state: ChatState) -> str:
    """입력 유형에 따른 1차 분기."""
    has_image = bool(state.get("image_url"))
    message = state.get("message", "").lower()

    # 이미지 + 캐릭터 질문
    if has_image and any(kw in message for kw in [
        "캐릭터", "뭐 얻", "무슨 캐릭", "어떤 캐릭"
    ]):
        return "vision_for_character"  # Vision → Character Preview

    # 이미지만
    if has_image:
        return "vision_node"  # Vision → Rule → Answer

    # 텍스트
    return "intent_classifier"


def route_after_vision(state: ChatState) -> str:
    """Vision 결과 후 분기."""
    # 캐릭터 미리보기 모드였는지 확인
    if state.get("preview_mode"):
        return "character_preview_node"
    return "rule_rag_node"

9. Tool Calling 선택 이유

9.1 왜 규칙 기반(Bash)이 아닌 Tool Calling인가?

고려했던 대안: 규칙 기반 라우팅

방식	컨텍스트	지연 시간	적용 가능 환경
규칙 기반 (Bash/로컬)	적음	빠름	❌ 로컬 컴퓨팅만
Tool Calling	많음	보통	✅ 웹/앱 환경

9.2 규칙 기반을 선택할 수 없는 이유

⚠️ Eco² Chat은 웹/앱 기반 서비스

┌─────────────────────────────────────────────────┐
│  클라이언트 (웹 브라우저 / 모바일 앱)            │
│  - JavaScript/Swift/Kotlin 환경                │
│  - Bash 실행 불가                              │
│  - 서버 명령어 실행 권한 없음                   │
└─────────────────────────────────────────────────┘
                      │
                      │ HTTP/WebSocket
                      v
┌─────────────────────────────────────────────────┐
│  서버 (FastAPI + LangGraph)                     │
│  - Tool Calling으로 외부 서비스 연동            │
│  - LLM이 도구 선택 및 파라미터 결정             │
└─────────────────────────────────────────────────┘

규칙 기반이 적합한 환경:

Cursor, VSCode 등 IDE 내 AI 어시스턴트
CLI 기반 로컬 챗봇
서버 사이드 배치 처리

Tool Calling이 필수인 환경:

✅ 웹 애플리케이션
✅ 모바일 앱 (iOS, Android)
✅ 외부 API 연동이 필요한 경우
✅ 사용자 인터랙션 기반 서비스

9.3 Tool Calling의 장점

# Tool Calling: LLM이 상황에 맞는 도구와 파라미터를 선택
@tool
async def search_nearby_centers(
    latitude: float,
    longitude: float,
    store_category: str = "all",
) -> str:
    """주변 재활용 센터를 검색합니다."""
    ...

# LLM이 자연어를 파싱하여 적절한 파라미터 결정
# "강남역 근처 제로웨이스트샵"
# → latitude=37.498, longitude=127.028, store_category="refill_zero"

장점:

유연한 파라미터 추출: LLM이 자연어에서 파라미터 추출
확장 용이: 새 Tool 추가 시 코드 변경 최소화
복잡한 질의 처리: "강남역 근처 페트병 버릴 수 있는 곳" 등

9.4 Programmatic Tool Calling 도입 검토

참고: Anthropic - Advanced Tool Use (2025-11-24)

기존 Tool Calling의 문제점:

[문제 1: 컨텍스트 오염]

User: "강남역 근처 재활용센터랑 페트병 캐릭터 알려줘"

기존 방식:
  LLM → search_nearby_centers → [10개 센터 전체 JSON]
                                    ↓ 컨텍스트 +2000토큰
  LLM → preview_character → [캐릭터 상세 JSON]
                                    ↓ 컨텍스트 +500토큰
  LLM → 답변 생성

문제: 중간 결과 전체가 컨텍스트에 누적

Programmatic Tool Calling 적용:

# Claude가 작성하고 실행하는 코드
# (코드 실행 환경에서 동작, 컨텍스트에는 결과만)

centers = search_nearby_centers(
    lat=37.498, lon=127.028,
    store_category="public_dropbox"
)
character = preview_character(
    middle_category="무색페트병"
)

# 필요한 정보만 추출하여 반환
return {
    "top_centers": [
        {"name": c["name"], "dist": c["distance"]}
        for c in sorted(centers, key=lambda x: x["distance"])[:3]
    ],
    "character": {
        "name": character["name"],
        "dialog": character["dialog"]
    }
}

효과:

항목	기존	Programmatic
Inference 횟수	3회	1회 + 코드 실행
컨텍스트 증가	~2500 토큰	~200 토큰
병렬 처리	❌	✅
데이터 변환	LLM이 처리	코드로 처리

구현 방식 (Claude API + LangGraph):

async def multi_tool_node(state: ChatState) -> ChatState:
    """Programmatic Tool Calling 노드."""

    response = await client.beta.messages.create(
        betas=["advanced-tool-use-2025-11-20"],
        model="claude-sonnet-4-5-20250929",
        tools=[
            {
                "type": "code_execution_20250825",
                "name": "code_execution"
            },
            {
                "name": "search_nearby_centers",
                "description": "주변 재활용 센터 검색",
                "allowed_callers": ["code_execution"],
                "input_schema": {...}
            },
            {
                "name": "preview_character",
                "description": "분리배출 시 획득 가능 캐릭터",
                "allowed_callers": ["code_execution"],
                "input_schema": {...}
            },
        ],
        messages=[{"role": "user", "content": state["message"]}]
    )

    # Claude가 코드를 작성하고 실행한 결과만 반환됨
    return {**state, "tool_results": response.content}

적용 대상 Tool:

Tool	적용	이유
`search_nearby_centers`	✅	결과 필터링/정렬 필요
`preview_character`	✅	다른 Tool과 병렬 호출 가능
`get_user_characters`	✅	목록 데이터 추출 필요

주의사항:

Beta 기능 (2025-11-24 발표)
Claude API 직접 호출 필요
LangGraph 노드 내에서 통합 사용

9.5 최종 아키텍처

Chat Service (Programmatic Tool Calling)
========================================

[Client (Web/App)]
       │
       │ POST /chat/messages
       v
[Chat API] ──────────────────────────────────────┐
       │                                         │
       v                                         │
[LangGraph Pipeline]                             │
       │                                         │
       ├── Intent Node                           │
       │      └── 의도 분류                      │
       │                                         │
       ├── Multi-Tool Node (Programmatic)        │
       │      ├── Claude Code Execution          │
       │      │     └── 코드로 Tool 호출         │
       │      ├── search_nearby_centers          │
       │      ├── preview_character              │
       │      └── 결과 요약만 반환               │
       │                                         │
       └── Answer Generation                     │
              └── 요약 기반 답변 생성            │
                                                 │
[Redis Streams] <────────────────────────────────┘
       │
       v
[SSE Gateway] → [Client]

9.6 모델별 Tool Calling 전략

문제: Provider별 Tool Calling 방식 차이

Provider	방식	실행 주체	특징
Anthropic	Programmatic	Claude 샌드박스	코드로 병렬 실행, 요약 반환
OpenAI	Function Calling	개발자 코드	순차/병렬 요청, 결과 전달
Google	Function Calling	개발자 코드	OpenAI와 유사

해결: Port/Adapter 패턴으로 추상화

# Port: Tool Calling 인터페이스
class ToolCallerPort(Protocol):
    """모델별 Tool Calling 추상화."""

    async def call_tools(
        self,
        message: str,
        tools: list[Tool],
        context: dict,
    ) -> ToolResult:
        """Tool 호출 및 결과 반환."""
        ...


# Adapter: Claude (Programmatic Tool Calling)
class ClaudeToolCaller(ToolCallerPort):
    """Claude Programmatic Tool Calling."""

    async def call_tools(
        self,
        message: str,
        tools: list[Tool],
        context: dict,
    ) -> ToolResult:
        response = await self._client.beta.messages.create(
            betas=["advanced-tool-use-2025-11-20"],
            model=self._model,
            tools=[
                {"type": "code_execution_20250825",
                 "name": "code_execution"},
                *[self._to_claude_tool(t) for t in tools]
            ],
            messages=[{"role": "user", "content": message}]
        )
        # Claude가 코드 작성 → 실행 → 요약 반환
        return self._parse_response(response)

    def _to_claude_tool(self, tool: Tool) -> dict:
        return {
            "name": tool.name,
            "description": tool.description,
            "allowed_callers": ["code_execution"],
            "input_schema": tool.schema,
        }


# Adapter: OpenAI (Function Calling)
class OpenAIToolCaller(ToolCallerPort):
    """OpenAI Function Calling."""

    async def call_tools(
        self,
        message: str,
        tools: list[Tool],
        context: dict,
    ) -> ToolResult:
        response = await self._client.chat.completions.create(
            model=self._model,
            tools=[self._to_openai_tool(t) for t in tools],
            tool_choice="auto",
            parallel_tool_calls=True,
            messages=[{"role": "user", "content": message}]
        )

        # 개발자가 직접 실행해야 함
        tool_calls = response.choices[0].message.tool_calls
        results = await self._execute_tools(tool_calls)

        # 결과를 다시 LLM에 전달하여 답변 생성
        return await self._get_final_response(
            message, tool_calls, results
        )

    async def _execute_tools(
        self,
        tool_calls: list
    ) -> list[dict]:
        """Tool 실행 (개발자 코드에서)."""
        tasks = []
        for tc in tool_calls:
            executor = self._tool_executors[tc.function.name]
            args = json.loads(tc.function.arguments)
            tasks.append(executor(**args))

        return await asyncio.gather(*tasks)


# Adapter: Gemini (Function Calling)
class GeminiToolCaller(ToolCallerPort):
    """Gemini Function Calling - OpenAI와 유사."""

    async def call_tools(
        self,
        message: str,
        tools: list[Tool],
        context: dict,
    ) -> ToolResult:
        response = await self._model.generate_content_async(
            message,
            tools=[self._to_gemini_tool(t) for t in tools],
        )

        # OpenAI와 동일하게 개발자가 실행
        function_calls = response.candidates[0].function_calls
        results = await self._execute_tools(function_calls)

        return await self._get_final_response(
            message, function_calls, results
        )

Factory로 선택:

class ToolCallerFactory:
    """모델별 Tool Caller 생성."""

    _callers = {
        "claude": ClaudeToolCaller,
        "gpt": OpenAIToolCaller,
        "gemini": GeminiToolCaller,
    }

    @classmethod
    def create(
        cls,
        provider: str,
        model: str,
        tool_executors: dict[str, Callable],
    ) -> ToolCallerPort:
        caller_cls = cls._callers[provider]
        return caller_cls(model, tool_executors)

LangGraph 노드에서 사용:

async def multi_tool_node(
    state: ChatState,
    tool_caller: ToolCallerPort,  # DI
) -> ChatState:
    """모델에 무관한 Tool Calling 노드."""

    result = await tool_caller.call_tools(
        message=state["message"],
        tools=state["available_tools"],
        context=state.get("context", {}),
    )

    return {**state, "tool_results": result}

흐름 비교:

Claude (Programmatic):
┌────────┐    ┌──────────────────┐    ┌────────┐
│ Intent │ →  │ Claude 코드 실행  │ →  │ Answer │
└────────┘    │ (Tool 병렬 호출)  │    └────────┘
              └──────────────────┘
              API 호출: 1회

GPT/Gemini (Function Calling):
┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐
│ Intent │ →  │ LLM    │ →  │ 개발자  │ →  │ Answer │
└────────┘    │ 요청   │    │ 실행   │    └────────┘
              └────────┘    └────────┘
              API 호출: 2회+

설계 원칙:

Port로 추상화: 노드는 ToolCallerPort만 의존
Adapter로 구현: Provider별 차이를 숨김
Factory로 선택: 런타임에 적절한 Adapter 생성
DI로 주입: 테스트/교체 용이

10. Subagent 아키텍처

10.1 Evaluator-Optimizer (선택적)

# 답변 품질 검증 노드
def add_evaluator(graph):
    graph.add_node("evaluator", evaluate_answer_node)

    # answer → evaluator → (pass) → END
    #                    → (fail) → answer
    graph.add_edge("answer_node", "evaluator")
    graph.add_conditional_edges(
        "evaluator",
        route_by_evaluation,
        {"pass": END, "retry": "answer_node"}
    )

10.2 Context 오염 문제와 Subagent 결정

10.2.1 문제: Context Window 오염

복잡한 질문 처리 시 컨텍스트 윈도우가 빠르게 포화됩니다.

"페트병, 유리병, 캔, 종이, 의류 각각 어떻게 버려?"

단순 처리 시 컨텍스트 증가:
┌─────────────────────────────────────────────────┐
│ RAG 결과 1: 페트병 규정 (~500 토큰)              │
│ RAG 결과 2: 유리병 규정 (~500 토큰)              │
│ RAG 결과 3: 캔 규정 (~500 토큰)                  │
│ RAG 결과 4: 종이 규정 (~500 토큰)                │
│ RAG 결과 5: 의류 규정 (~500 토큰)                │
│ Tool 결과: location (~300 토큰)                  │
│ Tool 결과: character 5개 (~500 토큰)            │
├─────────────────────────────────────────────────┤
│ 총 컨텍스트 증가: ~3,300+ 토큰                   │
│ + 대화 히스토리가 길어지면 더 심각               │
└─────────────────────────────────────────────────┘

10.2.2 해결 옵션 비교

접근 방식	설명	컨텍스트 관리	구현 복잡도
RLM	재귀적 자기 호출	프롬프트를 환경으로	높음 (실험적)
Subagent	별도 에이전트 위임	컨텍스트 격리	중간 (LangGraph 네이티브)

10.2.3 RLM vs Subagent

RLM (Recursive Language Models):

[논문 기반 접근]
Main LLM
  ├─ Inspect: 프롬프트 분석
  ├─ Search: 관련 부분 탐색
  └─ Recursive Call: LLM(sub_prompt)
       └─ ... (재귀)
  └─ Synthesize

장점: 이론적 우아함, 동일 모델 재사용
단점: 실험적, 재귀 깊이 관리 복잡, 디버깅 어려움

Subagent (Deep Agents):

참고: LangChain Deep Agents Harness

[LangGraph 네이티브 접근]
Main Agent
  ├─ Decompose: 서브 질문 분해
  ├─ task(sub_q1) → Subagent 1 (격리된 컨텍스트)
  ├─ task(sub_q2) → Subagent 2 (병렬 실행 가능)
  └─ Synthesize: 결과 합성 (압축된 결과만)

장점: 컨텍스트 격리 명확, 병렬 실행, LangGraph 통합
단점: 서브에이전트 관리 오버헤드

10.2.4 Eco² 환경에서의 결정

현재 인프라:

Eco² (준프로덕션 규모)
├── 24-nodes K8s 클러스터
├── 3-Tier Redis (Streams + Pub/Sub + State KV)
├── Istio + Jaeger 분산 트레이싱
├── 2,500 VU → RPS 1,500+ Baseline
└── Clean Architecture 마이그레이션 완료 (Chat 제외)

결정: Subagent 선택

기준	RLM	Subagent	Eco² 적합성
LangGraph 통합	커스텀 필요	네이티브	Subagent ✅
기존 Redis 활용	가능	자연스러움	Subagent ✅
SSE 이벤트 흐름	복잡	명확	Subagent ✅
Jaeger 트레이싱	어려움	노드별 span	Subagent ✅
병렬 처리	가능	명시적 지원	Subagent ✅
운영 안정성	실험적	검증된 패턴	Subagent ✅

선택 이유:

LangGraph 네이티브: task tool이 자연스럽게 통합
Observability: Jaeger에서 서브에이전트별 span 추적
SSE 흐름 명확: 서브에이전트 진행 상황을 개별 이벤트로 발행
기존 인프라: 3-Tier Redis 구조와 호환
운영 안정성: 준프로덕션 규모에서 실험적 접근 지양

10.3 Subagent 도입 대상

노드별 Subagent 분리 결정:

노드	위치	Subagent 분리	이유
`vision_node`	메인	❌	단순 분류, 빠른 응답 필요
`intent_classifier`	메인	❌	라우팅 핵심, 메인 유지
`waste_rag_node`	메인/Subagent	✅ 조건부	멀티 카테고리 시 `waste_expert`
`location_tool`	Subagent	✅	`location_expert`로 격리
`character_preview`	Subagent	✅	`character_expert`로 격리
`answer_node`	메인	❌	최종 합성, 스트리밍

Subagent 분리 시나리오:

시나리오: 복합 질문 + 멀티 Tool

User: "페트병이랑 캔 어떻게 버려?
       근처 재활용센터도 알려주고,
       각각 무슨 캐릭터 얻는지도!"

현재 (메인 컨텍스트 오염):
┌─────────────────────────────────────────────┐
│ Main Agent Context                          │
│ ├─ RAG: 페트병 규정 (+500)                   │
│ ├─ RAG: 캔 규정 (+500)                       │
│ ├─ Tool: location 결과 (+300)               │
│ ├─ Tool: 페트병 캐릭터 (+100)                │
│ ├─ Tool: 캔 캐릭터 (+100)                    │
│ └─ 총: +1,500 토큰 (컨텍스트 오염)           │
└─────────────────────────────────────────────┘

Subagent 분리 후:
┌─────────────────────────────────────────────┐
│ Main Agent Context (깔끔)                   │
│ └─ 서브에이전트 결과 요약만 (+200 토큰)       │
└─────────────────────────────────────────────┘
        │
        ├─ Subagent 1: waste_expert
        │   └─ (격리) 페트병+캔 RAG → 요약 반환
        │
        ├─ Subagent 2: location_expert
        │   └─ (격리) 위치 검색 → 상위 3개만 반환
        │
        └─ Subagent 3: character_expert
            └─ (격리) 캐릭터 조회 → 이름+대사만 반환

10.4 Subagent 구현 설계

# Subagent 정의
SUBAGENTS = {
    "waste_expert": {
        "description": "분리배출 규정 전문가",
        "tools": [waste_rag_tool],
        "system_prompt": "분리배출 규정을 검색하고 요약합니다.",
    },
    "location_expert": {
        "description": "주변 센터 검색 전문가",
        "tools": [search_nearby_centers],
        "system_prompt": "가까운 재활용센터를 찾아 상위 3개만 반환합니다.",
    },
    "character_expert": {
        "description": "캐릭터 정보 전문가",
        "tools": [preview_character, get_user_characters],
        "system_prompt": "캐릭터 정보를 조회하고 핵심만 반환합니다.",
    },
}


# Main Agent의 task tool
@tool
async def delegate_to_expert(
    expert: Literal["waste", "location", "character"],
    query: str,
) -> str:
    """전문 서브에이전트에게 태스크 위임.

    컨텍스트 격리: 서브에이전트 작업이 메인 컨텍스트 오염 X
    결과 압축: 필요한 정보만 요약하여 반환
    """
    subagent = create_subagent(SUBAGENTS[f"{expert}_expert"])
    result = await subagent.ainvoke({"query": query})
    return result["summary"]  # 압축된 결과만


# 복잡한 질문 라우팅
def route_by_complexity(state: ChatState) -> str:
    """복잡도에 따른 처리 경로 결정."""

    message = state["message"]

    # 복잡한 질문 감지
    if count_categories(message) >= 2:
        return "decompose_node"  # Subagent로 분해

    if needs_multiple_tools(message):
        return "multi_tool_node"  # Subagent 병렬 호출

    return "simple_workflow"  # 기존 단순 경로

10.5 SSE 이벤트 (Subagent)

┌─────────────────────────────────────────────┐
│  SSE: decompose                             │
│  "🔄 3개 전문가에게 질문 분배 중..."          │
└─────────────────────────────────────────────┘
        │
        v
┌─────────────────────────────────────────────┐
│  SSE: subagent_start                        │
│  {"expert": "waste", "status": "started"}   │
│  {"expert": "location", "status": "started"}│
│  {"expert": "character", "status": "started"}│
└─────────────────────────────────────────────┘
        │ (병렬 실행)
        v
┌─────────────────────────────────────────────┐
│  SSE: subagent_done                         │
│  {"expert": "location", "status": "done"}   │
│  {"expert": "waste", "status": "done"}      │
│  {"expert": "character", "status": "done"}  │
└─────────────────────────────────────────────┘
        │
        v
┌─────────────────────────────────────────────┐
│  SSE: synthesize                            │
│  "📝 답변 합성 중..."                        │
└─────────────────────────────────────────────┘
        │
        v
┌─────────────────────────────────────────────┐
│  SSE: delta (토큰 스트리밍)                  │
└─────────────────────────────────────────────┘

10.6 RLM 통합 (선택적 확장)

매우 복잡한 질문(긴 규정, 긴 대화 히스토리)에서 필요시 RLM 원칙을 서브에이전트 내부에 적용:

Subagent + RLM 하이브리드:
├─ 일반 질문: Subagent 기본 처리
└─ 매우 긴 컨텍스트: Subagent 내부에서 RLM 적용
   └─ waste_expert가 긴 규정을 재귀적으로 처리

상세: docs/blogs/async/foundations/17-recursive-language-models.md

10.7 시스템 프롬프트 설계

scan_worker 프롬프트 스타일을 참고하여 Chat 서비스 프롬프트 설계.

참고: apps/scan_worker/infrastructure/assets/prompts/

10.7.1 입력 형식 결정: XML vs 마크다운

scan에서 XML 사용 이유:

<context id="classification">...</context>
<context id="lite_rag">...</context>

평가:

방식	토큰 비용	LLM 이해도	권장
XML	높음 (태그 오버헤드)	좋음	❌
마크다운	낮음	좋음	✅
JSON	중간	좋음	△

결정: 마크다운 사용

최신 LLM(Claude, GPT, Gemini)은 마크다운을 잘 이해
토큰 효율성 높음
가독성 좋음

10.7.2 프롬프트 파일 구조

apps/chat/infrastructure/assets/prompts/
├── system_prompt.txt           # Main Agent (이코 페르소나)
├── intent_classifier.txt       # 의도 분류 전용
├── subagent_waste_expert.txt   # Subagent: 분리배출 전문가
├── subagent_location_expert.txt # Subagent: 위치 검색 전문가
└── subagent_character_expert.txt # Subagent: 캐릭터 전문가

10.7.3 Main Agent 시스템 프롬프트 (system_prompt.txt)

scan의 answer_generation_prompt.txt에서 이코 페르소나 발췌.
JSON 출력 강제 없이 자연어 답변 + SSE 스트리밍.

# Identity
당신은 대한민국 생활폐기물 분리배출 도우미 **이코**입니다.
친절하고 전문적으로 분리배출 방법을 안내합니다.

# Capabilities
1. 분리배출 방법 안내 (이미지/텍스트)
2. 주변 재활용센터/제로웨이스트샵 검색
3. 캐릭터 정보 제공 (수집한 캐릭터, 미리보기)
4. 환경 관련 일반 질문 답변

# 핵심 개념
**제로웨이스트**: 폐기물 발생을 최소화하는 생활 방식.
리필 용기 사용, 무포장 제품 구매 등을 통해 쓰레기 배출을 줄입니다.

**리필스테이션**: 세제, 샴푸 등을 개인 용기에 리필할 수 있는 매장.

**업사이클링**: 폐기물을 새로운 가치 있는 제품으로 재탄생시키는 것.

# Guidelines
- 친근하고 간결한 어투 사용
- 이모지 적절히 활용
- 분리배출 질문이 아니면 자연스럽게 유도
- 불확실한 정보는 "확인이 필요해요"로 안내

10.7.4 의도 분류 프롬프트 (intent_classifier.txt)

# Identity
당신은 사용자 메시지의 의도를 분류합니다.

# Instructions
다음 의도 중 하나를 선택합니다:
- waste: 분리배출 방법 질문
- character: 캐릭터 관련 질문 (보유, 정보)
- character_preview: 분리배출 시 얻을 캐릭터 미리보기
- location: 주변 재활용센터/샵 검색
- general: 일반 대화, 환경 관련 질문

의도 문자열만 출력합니다.

# Examples
- "페트병 어떻게 버려?" → waste
- "근처 재활용센터 알려줘" → location
- "이거 버리면 무슨 캐릭터?" → character_preview
- "내가 가진 캐릭터 보여줘" → character
- "제로웨이스트가 뭐야?" → general

10.7.5 Subagent: waste_expert (subagent_waste_expert.txt)

# Identity
당신은 분리배출 규정 전문가입니다.
RAG 결과를 기반으로 정확한 배출 방법을 안내합니다.

# Instructions
주어진 RAG 결과와 분류 결과를 활용하여 핵심 배출 방법을 요약합니다.

## 분류 결과
{classification}

## RAG 검색 결과
{lite_rag}

# Guidelines
- RAG 결과와 다른 내용 생성 금지
- 불확실한 경우 "확인이 필요합니다" 명시
- 핵심만 간결하게

10.7.6 Subagent: location_expert (subagent_location_expert.txt)

# Identity
당신은 주변 재활용센터 및 제로웨이스트샵 검색 전문가입니다.

# Instructions
위치 검색 결과를 사용자 친화적으로 요약합니다.

## 검색 결과
{location_results}

## 사용자 위치
{user_location}

# Guidelines
- 가까운 순으로 상위 3개 안내
- 검색 결과 없으면 "주변에 검색 결과가 없어요" 안내
- 위치 정보 없으면 위치 공유 요청

10.7.7 Subagent: character_expert (subagent_character_expert.txt)

# Identity
당신은 Eco² 캐릭터 정보 전문가입니다.

# Instructions
캐릭터 관련 질문에 답변합니다.

## 캐릭터 카탈로그
{character_catalog}

## 사용자 보유 캐릭터
{user_characters}

## 품목 중분류 (미리보기 시)
{middle_category}

# Guidelines
- 캐릭터 이름, 대사 포함
- 미리보기: "~를 분리배출하면 **{name}**를 얻을 수 있어요!"
- 친근한 어투

# 캐릭터 목록 (참고)
| Key | Name | WasteName |
|-----|------|-----------|
| eco | 이코 | 메인 캐릭터 |
| paper | 페이피 | 종이 |
| paperProduct | 팩토리 | 종이팩 |
| pet | 페티 | 무색페트병 |
| vinyl | 비니 | 비닐류 |
| glass | 글래시 | 유리병 |
| clothes | 코튼 | 의류·원단 |
| plastic | 플리 | 플라스틱류 |
| metal | 메탈리 | 금속류 |
| battery | 배리 | 전지 |
| lighting | 라이티 | 조명제품 |
| monitor | 일렉 | 전기전자 |
| styrofoam | 폼이 | 발포합성수지 |

10.7.8 SSE Streaming API (Provider별)

Note: 모든 Provider에서 stream=True 또는 .stream() 메서드로 SSE 스트리밍 지원.
자연어 답변을 토큰 단위로 스트리밍.

OpenAI (GPT):

from openai import AsyncOpenAI

client = AsyncOpenAI()

async def stream_gpt(prompt: str, system: str):
    """GPT SSE 스트리밍."""
    stream = await client.chat.completions.create(
        model="gpt-5.2",
        messages=[
            {"role": "system", "content": system},
            {"role": "user", "content": prompt},
        ],
        stream=True,
    )
    async for chunk in stream:
        if chunk.choices[0].delta.content:
            yield chunk.choices[0].delta.content

Anthropic (Claude):

from anthropic import AsyncAnthropic

client = AsyncAnthropic()

async def stream_claude(prompt: str, system: str):
    """Claude SSE 스트리밍."""
    async with client.messages.stream(
        model="claude-sonnet-4-5-20250929",
        system=system,
        messages=[{"role": "user", "content": prompt}],
        max_tokens=1024,
    ) as stream:
        async for text in stream.text_stream:
            yield text

Google (Gemini):

import google.generativeai as genai

async def stream_gemini(prompt: str, system: str):
    """Gemini SSE 스트리밍."""
    model = genai.GenerativeModel(
        "gemini-3.0-flash",
        system_instruction=system,
    )
    response = await model.generate_content_async(
        prompt,
        stream=True,
    )
    async for chunk in response:
        if chunk.text:
            yield chunk.text

10.7.9 Port/Adapter 통합

class LLMStreamPort(Protocol):
    """LLM 스트리밍 포트."""

    async def stream(
        self,
        prompt: str,
        system: str,
    ) -> AsyncIterator[str]:
        """토큰 단위 스트리밍."""
        ...


class GPTStreamAdapter(LLMStreamPort):
    async def stream(self, prompt: str, system: str):
        async for token in stream_gpt(prompt, system):
            yield token


class ClaudeStreamAdapter(LLMStreamPort):
    async def stream(self, prompt: str, system: str):
        async for token in stream_claude(prompt, system):
            yield token


class GeminiStreamAdapter(LLMStreamPort):
    async def stream(self, prompt: str, system: str):
        async for token in stream_gemini(prompt, system):
            yield token

10.7.10 프롬프트 로딩 패턴

from pathlib import Path


class PromptLoader:
    """프롬프트 로더."""

    def __init__(self, prompts_dir: Path | None = None):
        self.prompts_dir = prompts_dir or (
            Path(__file__).parent.parent / "assets" / "prompts"
        )
        self._cache: dict[str, str] = {}

    def load(self, name: str) -> str:
        """프롬프트 로드 (캐싱)."""
        if name not in self._cache:
            path = self.prompts_dir / f"{name}.txt"
            self._cache[name] = path.read_text(encoding="utf-8")
        return self._cache[name]

    @property
    def system_prompt(self) -> str:
        return self.load("system_prompt")

    @property
    def intent_classifier(self) -> str:
        return self.load("intent_classifier")

    def subagent_prompt(self, expert: str) -> str:
        return self.load(f"subagent_{expert}_expert")

    def format_prompt(self, name: str, **kwargs) -> str:
        """프롬프트 로드 + 변수 치환."""
        template = self.load(name)
        return template.format(**kwargs)

11. 결론

11.1 선택된 패턴

패턴	적용 위치	목적
Routing	입력 유형/의도 분기	유연한 파이프라인
Prompt Chaining	이미지/텍스트 파이프라인	순차 처리 + 검증
Subagent	복잡한 멀티 질문 처리	컨텍스트 격리 + 병렬 처리
Tool Calling	외부 서비스 연동	웹/앱 환경 호환
LLM 의도 분류	Intent Classification	자연어 이해 기반

11.2 핵심 설계 원칙

웹/앱 환경 호환: Tool Calling 기반 외부 서비스 연동
예측 가능성: Workflow 기반으로 디버깅 용이
확장성: 새로운 의도/노드/Tool 추가 용이
실시간 피드백: 모든 노드에서 SSE 이벤트 발행
기존 서비스 재사용: location, character 등 Tool로 연동
비동기 Job 처리: Taskiq + RabbitMQ로 장시간 파이프라인 처리
컨텍스트 격리: Subagent로 복잡한 질문의 컨텍스트 오염 방지

11.3 다음 단계

apps/chat 디렉토리 구조 생성
apps/chat_worker 디렉토리 구조 생성 (Taskiq)
ChatState 및 의도 분류 노드 구현
Subagent 정의 (waste_expert, location_expert, character_expert)
Tool 정의 (search_nearby_centers, preview_character 등)
각 노드 구현 (DI 패턴)
복잡도 라우팅 함수 (route_by_complexity) 구현
그래프 팩토리 구현 (Subagent 포함)
Taskiq Task 구현 (chat.process)
SSE 이벤트 통합 테스트 (Subagent 이벤트 포함)

Internal References

문서	설명
`03-chat-langgraph-architecture.md`	전체 아키텍처 설계
`05-async-job-queue-decision.md`	Worker 분리 (Taskiq + RabbitMQ)
`01-langgraph-reference.md`	LangGraph 기본 레퍼런스
`02-langgraph-streaming-patterns.md`	SSE 스트리밍 패턴

'이코에코(Eco²) 제작 문서 및 리포트 > Plans' 카테고리의 다른 글

이코에코(Eco²) Async Job Queue Decision for Chat (0)	2026.01.13
이코에코(Eco²) Scan API SSE BE-FE 연동: Eventual Consistency 대응 계획 (1)	2026.01.09

ABOUT ME
