이코에코(Eco²) Agent #19: LangGraph Send API 기반 동적 라우팅이코에코(Eco²)/Agent 2026. 1. 16. 06:47

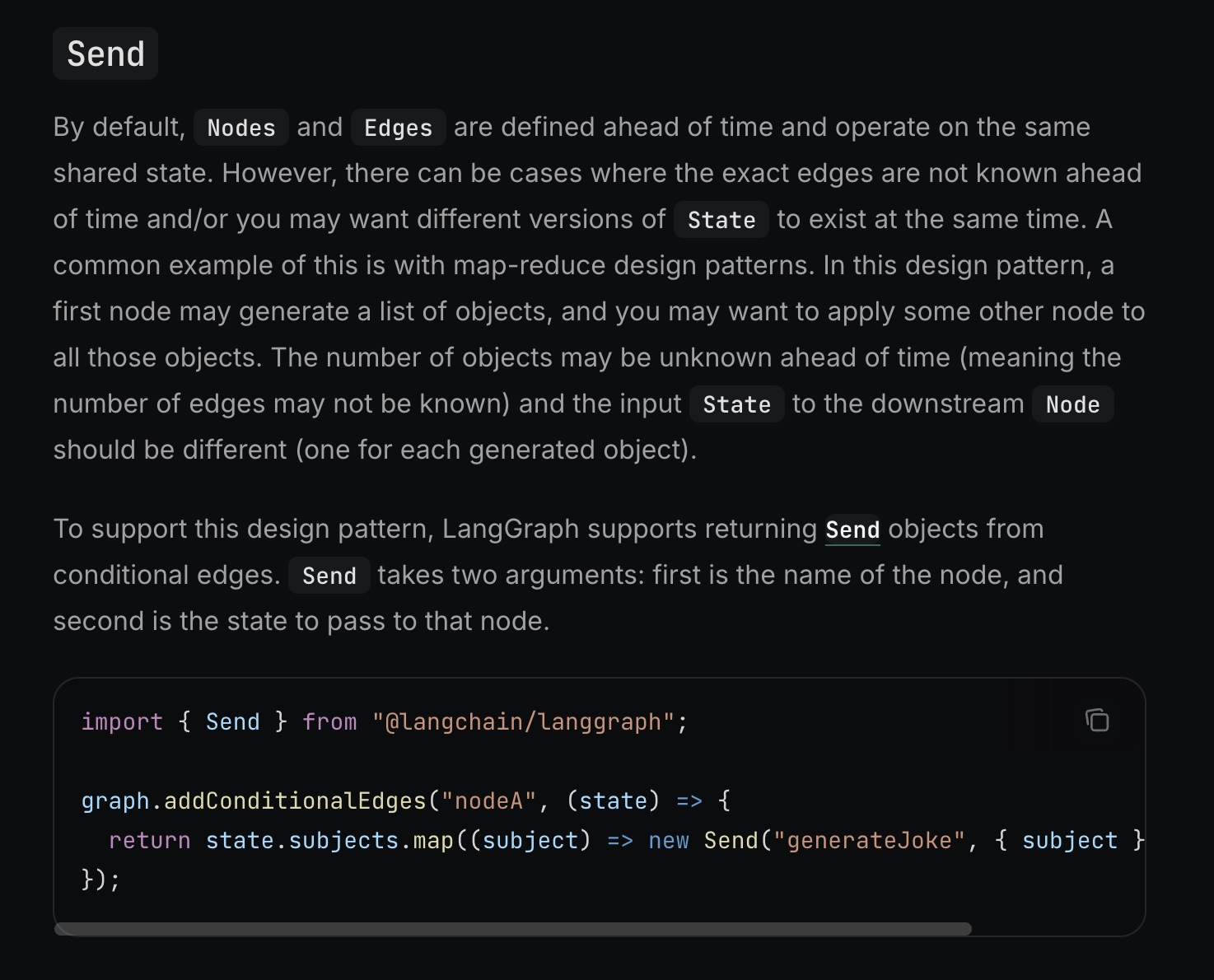

https://docs.langchain.com/oss/javascript/langgraph/graph-api#send Multi-Intent 처리와 컨텍스트 Enrichment를 위한 병렬 서브에이전트 실행 구현
핵심: Send API로 런타임에 여러 노드를 동적으로 결정하고 병렬 실행
참고 논문: arxiv:2304.11384 (Multi-Intent ICL), arxiv:2411.14252 (Chain-of-Intent, CIKM '25)
적용 서비스: apps/chat_worker
관련 커밋: 54f71eab (feat: add dynamic routing with Send API), 4b207c70 (feat: extend intent classification)
테스트: tests/unit/.../routing/test_dynamic_router.py (17 cases)
1. 목표
사용자: "종이 어떻게 버려? 그리고 수거함도 알려줘" 기대 결과: - 종이 분리배출 방법 (waste_rag) - 근처 의류/폐지 수거함 위치 (collection_point) - 날씨 팁: "오늘 비 예보니 종이류는 젖지 않게 보관하세요" (weather) → 3개 노드를 병렬로 실행!
2. 라우팅 아키텍처 전문
2.1 전체 흐름
┌─────────────────────────────────────────────────────────────────────────┐ │ chat_worker 라우팅 아키텍처 │ └─────────────────────────────────────────────────────────────────────────┘ 사용자 메시지 │ ▼ ┌─────────────────────────────────────────────────────────────────────────┐ │ IntentClassifierService │ │ ┌───────────────────────────────────────────────────────────────────┐ │ │ │ 키워드 맵 기반 신뢰도 보정 │ │ │ │ ├─ WASTE: 버려, 버리, 분리, 재활용, 쓰레기, 폐기 │ │ │ │ ├─ CHARACTER: 캐릭터, 얻, 모아, 컬렉션 │ │ │ │ ├─ LOCATION: 어디, 근처, 위치, 제로웨이스트 │ │ │ │ ├─ BULK_WASTE: 대형폐기물, 소파, 냉장고, 가전, 수수료 │ │ │ │ ├─ RECYCLABLE_PRICE: 시세, 가격, 고철, 폐지, 매입 │ │ │ │ ├─ COLLECTION_POINT: 수거함, 의류수거, 폐건전지, 폐형광등 │ │ │ │ ├─ WEB_SEARCH: 최신, 뉴스, 정책, 규제, 발표 │ │ │ │ ├─ IMAGE_GENERATION: 이미지, 그림, 인포그래픽, 보여줘 │ │ │ │ └─ GENERAL: 안녕, 뭐야, 왜, 어때 │ │ │ └───────────────────────────────────────────────────────────────────┘ │ │ │ │ │ ▼ │ │ ┌───────────────────────────────────────────────────────────────────┐ │ │ │ LLM (intent.txt 프롬프트) │ │ │ │ → 9개 카테고리 중 하나 출력 │ │ │ └───────────────────────────────────────────────────────────────────┘ │ └─────────────────────────────────────────────────────────────────────────┘ │ ▼ ┌────────────────────┐ │ Intent (Enum) │ │ 9개 값 │ └────────────────────┘ │ ▼ ┌─────────────────────────────────────────────────────────────────────────┐ │ Dynamic Router (Send API) │ │ │ │ ┌───────────────────────────────────────────────────────────────────┐ │ │ │ INTENT_TO_NODE 매핑 │ │ │ │ ┌──────────────────┬────────────────────┬──────────────────────┐ │ │ │ │ │ Intent │ Node │ 외부 API │ │ │ │ │ ├──────────────────┼────────────────────┼──────────────────────┤ │ │ │ │ │ waste │ waste_rag │ Local JSON Asset │ │ │ │ │ │ character │ character │ gRPC (Character Svc) │ │ │ │ │ │ location │ location │ Kakao Local API │ │ │ │ │ │ bulk_waste │ bulk_waste │ 행정안전부 API │ │ │ │ │ │ recyclable_price │ recyclable_price │ 한국환경공단 API │ │ │ │ │ │ collection_point │ collection_point │ KECO API │ │ │ │ │ │ web_search │ web_search │ DuckDuckGo / Tavily │ │ │ │ │ │ image_generation │ image_generation │ OpenAI Responses API │ │ │ │ │ │ general │ general │ LLM Only │ │ │ │ │ │ (weather) │ weather │ 기상청 API (Enrich) │ │ │ │ │ └──────────────────┴────────────────────┴──────────────────────┘ │ │ │ └───────────────────────────────────────────────────────────────────┘ │ │ │ │ ┌───────────────────────────────────────────────────────────────────┐ │ │ │ Enrichment Rules (자동 보조 노드 추가) │ │ │ │ ├─ waste → + weather (날씨 기반 분리배출 팁) │ │ │ │ └─ bulk_waste → + weather (대형폐기물 배출 날씨 팁) │ │ │ └───────────────────────────────────────────────────────────────────┘ │ │ │ │ ┌───────────────────────────────────────────────────────────────────┐ │ │ │ Conditional Enrichment (state 조건) │ │ │ │ └─ user_location 있음 + intent ∉ {weather, general, character} │ │ │ │ → + weather 자동 추가 │ │ │ └───────────────────────────────────────────────────────────────────┘ │ └─────────────────────────────────────────────────────────────────────────┘ │ ┌───────────────────────┼───────────────────────┐ │ │ │ ▼ ▼ ▼ ┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐ │ Send(node_1) │ │ Send(node_2) │ │ Send(node_3) │ │ 주 Intent 노드 │ │ Multi-Intent │ │ Enrichment │ └────────┬────────┘ └────────┬────────┘ └────────┬────────┘ │ │ │ └─────────────────────┼─────────────────────┘ │ 병렬 실행 ▼ ┌─────────────────┐ │ aggregator_node │ 결과 수집 └────────┬────────┘ │ ▼ ┌──────────────┐ │ answer_node │ 최종 답변 생성 └──────┬───────┘ │ ▼ ┌─────────┐ │ END │ └─────────┘2.2 외부 API 매핑 상세
Intent Node 외부 API 설명 wastewaste_rag Local JSON Asset 분리배출 규정 검색 (로컬 JSON) charactercharacter gRPC (Character Service) 캐릭터 정보 조회 locationlocation Kakao Local API 장소 검색 (제로웨이스트샵 등) bulk_wastebulk_waste 행정안전부 API 대형폐기물 배출 정보 recyclable_pricerecyclable_price 한국환경공단 API 재활용자원 시세 collection_pointcollection_point KECO API 수거함 위치 검색 web_searchweb_search DuckDuckGo / Tavily 실시간 웹 검색 (기본: DDG) image_generationimage_generation OpenAI Responses API 이미지 생성 weatherweather 기상청 API 날씨 정보 (Enrichment) generalgeneral LLM Only 일반 대화 --- 3. Intent 분류 시스템
3.1 IntentClassifierService 구조
class IntentClassifierService: """의도 분류 서비스 (순수 로직). Port 의존 없이 순수 비즈니스 로직만 담당: - 프롬프트 구성 - LLM 응답 파싱 - 신뢰도 계산 - 복잡도 판단 """3.2 키워드 맵 기반 신뢰도 보정
LLM 응답의 신뢰도를 키워드 매칭으로 보정합니다.
keyword_map = { Intent.WASTE: ["버려", "버리", "분리", "재활용", "쓰레기", "폐기"], Intent.CHARACTER: ["캐릭터", "얻", "모아", "컬렉션"], Intent.LOCATION: ["어디", "근처", "가까", "위치", "샵", "제로웨이스트", "재활용센터"], Intent.BULK_WASTE: [ "대형폐기물", "대형", "소파", "냉장고", "세탁기", "가구", "수수료", "신청", "가전", "매트리스", "침대" ], Intent.RECYCLABLE_PRICE: ["시세", "가격", "얼마", "고철", "폐지", "매입", "kg", "킬로"], Intent.COLLECTION_POINT: [ "수거함", "의류수거", "폐건전지", "폐형광등", "형광등", "건전지", "의류" ], Intent.WEB_SEARCH: ["최신", "최근", "뉴스", "정책", "규제", "발표", "공지"], Intent.IMAGE_GENERATION: ["이미지", "그림", "인포그래픽", "시각", "보여줘", "그려"], Intent.GENERAL: ["안녕", "뭐야", "왜", "어때"], } # 키워드 매칭 시 신뢰도 +0.1 (최대 +0.2) # 키워드 불일치 시 신뢰도 -0.13.3 Intent Transition Boost (Chain-of-Intent)
CIKM '25 논문 기반으로 이전 대화 맥락에 따라 신뢰도를 부스트합니다.
INTENT_TRANSITION_BOOST: dict[Intent, dict[Intent, float]] = { # WASTE에서 자주 전이되는 패턴 Intent.WASTE: { Intent.LOCATION: 0.15, # "버리고 싶은데 센터 어디야?" Intent.CHARACTER: 0.05, Intent.COLLECTION_POINT: 0.10, # "어디서 버려?" → 수거함 }, # BULK_WASTE에서 자주 전이되는 패턴 Intent.BULK_WASTE: { Intent.LOCATION: 0.12, # "대형폐기물 센터 어디야?" Intent.RECYCLABLE_PRICE: 0.08, # "냉장고 팔 수 있어?" }, # RECYCLABLE_PRICE에서 자주 전이되는 패턴 Intent.RECYCLABLE_PRICE: { Intent.LOCATION: 0.10, # "어디서 팔아?" Intent.COLLECTION_POINT: 0.08, }, # COLLECTION_POINT에서 자주 전이되는 패턴 Intent.COLLECTION_POINT: { Intent.WASTE: 0.10, # "어떻게 버려?" Intent.LOCATION: 0.08, }, # GENERAL에서 자주 전이되는 패턴 Intent.GENERAL: { Intent.WASTE: 0.10, Intent.CHARACTER: 0.05, Intent.LOCATION: 0.08, }, # CHARACTER에서 자주 전이되는 패턴 Intent.CHARACTER: { Intent.WASTE: 0.08, }, }예시:
대화 흐름: Turn 1: "플라스틱 어떻게 버려?" → intent=WASTE Turn 2: "근처 재활용센터는?" Turn 2 분류: - LLM 응답: "location" (confidence=0.75) - Transition Boost: WASTE → LOCATION = +0.15 - 최종 confidence: 0.90 ✅
4. LangGraph Send API
4.1 Send API란?
LangGraph의
Send는 조건부 엣지에서 여러 목적지를 동적으로 생성하는 메커니즘입니다.from langgraph.types import Send def dynamic_router(state: dict) -> list[Send]: """list[Send] 반환 → 병렬 실행.""" sends = [] # 주 intent sends.append(Send("waste_rag", state)) # 추가 intents (있다면) for intent in state.get("additional_intents", []): sends.append(Send(intent, state)) return sends # 조건부 엣지에 연결 graph.add_conditional_edges("router", dynamic_router)4.2 Send API vs 일반 라우팅
구분 일반 라우팅 Send API 반환 타입 str(단일 노드)list[Send](다중 노드)실행 방식 순차 (하나만) 병렬 (동시 실행) state 전달 자동 (현재 state) Send(node, state)명시결과 병합 N/A LangGraph가 자동 병합
5. Dynamic Router 구현
5.1 Enrichment Rule 정의
@dataclass(frozen=True) class EnrichmentRule: """Intent 기반 Enrichment 규칙.""" intent: str enrichments: tuple[str, ...] description: str = "" @dataclass class ConditionalEnrichment: """조건부 Enrichment 규칙.""" node: str condition: Callable[[dict[str, Any]], bool] exclude_intents: tuple[str, ...] = () description: str = ""5.2 규칙 설정
# Intent → 자동 추가할 enrichment 노드들 ENRICHMENT_RULES: dict[str, EnrichmentRule] = { "waste": EnrichmentRule( intent="waste", enrichments=("weather",), description="분리배출 질문 시 날씨 팁 추가", ), "bulk_waste": EnrichmentRule( intent="bulk_waste", enrichments=("weather",), description="대형폐기물 질문 시 날씨 팁 추가", ), } # 조건부 Enrichment (state 기반) CONDITIONAL_ENRICHMENTS: list[ConditionalEnrichment] = [ ConditionalEnrichment( node="weather", condition=lambda state: ( state.get("user_location") is not None and state.get("intent") not in ("weather", "general", "character") ), exclude_intents=("weather", "image_generation"), description="위치 정보가 있고 관련 intent면 날씨 추가", ), ]5.3 Router Factory
def create_dynamic_router( enable_multi_intent: bool = True, enable_enrichment: bool = True, enable_conditional: bool = True, ): """동적 라우터 팩토리.""" def dynamic_router(state: dict[str, Any]) -> list[Send]: """Send API로 동적 병렬 라우팅. 실행 순서: 1. 주 intent → 해당 노드 2. additional_intents → 각각 노드 (multi-intent fanout) 3. enrichment 규칙 → 보조 노드 자동 추가 4. 조건부 enrichment → state 조건 만족 시 추가 """ sends: list[Send] = [] activated_nodes: set[str] = set() primary_intent = state.get("intent", "general") additional_intents = state.get("additional_intents", []) # 1. 주 intent 노드 primary_node = INTENT_TO_NODE.get(primary_intent, "general") sends.append(Send(primary_node, state)) activated_nodes.add(primary_node) # 2. Multi-intent fanout (추가 intents) if enable_multi_intent and additional_intents: for intent in additional_intents: node = INTENT_TO_NODE.get(intent, intent) if node not in activated_nodes: sends.append(Send(node, state)) activated_nodes.add(node) # 3. Intent 기반 Enrichment if enable_enrichment and primary_intent in enrichment_rules: rule = enrichment_rules[primary_intent] for enrichment_node in rule.enrichments: if enrichment_node not in activated_nodes: sends.append(Send(enrichment_node, state)) activated_nodes.add(enrichment_node) # 4. 조건부 Enrichment if enable_conditional: for rule in conditional_enrichments: if rule.node not in activated_nodes: if primary_intent not in rule.exclude_intents: if rule.condition(state): sends.append(Send(rule.node, state)) activated_nodes.add(rule.node) return sends return dynamic_router
6. 예시 시나리오 상세
6.1 Multi-Intent + Enrichment 전체 흐름
사용자: "종이 어떻게 버려? 그리고 수거함도 알려줘" ┌─────────────────────────────────────────────────────────────────────────┐ │ Step 1: Intent Classification │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ IntentClassifierService: │ │ - 키워드 감지: "버려" (WASTE), "수거함" (COLLECTION_POINT) │ │ - Multi-Intent 후보 키워드: "그리고" ✅ │ │ - LLM 호출 → Structured Output │ │ │ │ 결과: │ │ - intent: "waste" │ │ - additional_intents: ["collection_point"] │ │ - is_multi: true │ │ │ └─────────────────────────────────────────────────────────────────────────┘ │ ▼ ┌─────────────────────────────────────────────────────────────────────────┐ │ Step 2: Dynamic Router │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ 1. 주 Intent: waste → Send("waste_rag", state) │ │ 2. Multi-Intent: collection_point → Send("collection_point", state) │ │ 3. Enrichment: waste → weather → Send("weather", state) │ │ │ │ 결과: 3개 노드 병렬 Send │ │ │ └─────────────────────────────────────────────────────────────────────────┘ │ ▼ ┌─────────────────────────────────────────────────────────────────────────┐ │ Step 3: 병렬 실행 │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ ┌──────────────┐ ┌──────────────────┐ ┌─────────────┐ │ │ │ waste_rag │ │ collection_point │ │ weather │ │ │ │ (Qdrant) │ │ (KECO API) │ │ (기상청 API) │ │ │ └──────┬───────┘ └────────┬─────────┘ └──────┬──────┘ │ │ │ │ │ │ │ ▼ ▼ ▼ │ │ "종이는 물기 없이 "강남구 의류수거함 3곳: "오늘 오후 비 예보 │ │ 펴서 묶어 배출" 역삼동, 논현동, 삼성동" (강수확률 80%)" │ │ │ └─────────────────────────────────────────────────────────────────────────┘ │ ▼ ┌─────────────────────────────────────────────────────────────────────────┐ │ Step 4: Aggregation & Answer │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ Aggregator: │ │ - disposal_rules: "종이는 물기 없이 펴서 묶어 배출" │ │ - collection_point_context: "강남구 의류수거함 3곳..." │ │ - weather_context: "오늘 오후 비 예보 (강수확률 80%)" │ │ │ │ Answer Node (LLM): │ │ "종이류는 물기를 제거하고 펴서 묶어 배출해주세요. │ │ │ │ 근처 수거함 위치: │ │ - 역삼동 OO아파트 앞 │ │ - 논현동 XX빌딩 옆 │ │ - 삼성동 YY공원 입구 │ │ │ │ 오늘 오후 비가 예보되어 있으니 종이류가 젖지 않게 보관해주세요!" │ │ │ └─────────────────────────────────────────────────────────────────────────┘6.2 Chain-of-Intent 예시
┌─────────────────────────────────────────────────────────────────────────┐ │ 멀티턴 대화 예시 │ ├─────────────────────────────────────────────────────────────────────────┤ │ │ │ Turn 1: │ │ User: "냉장고 버리려면 어떻게 해?" │ │ Intent: BULK_WASTE (confidence: 0.85) │ │ → bulk_waste 노드 실행 │ │ │ │ Turn 2: │ │ User: "팔 수 있어?" │ │ - LLM 응답: "recyclable_price" (base confidence: 0.65) │ │ - Transition Boost: BULK_WASTE → RECYCLABLE_PRICE = +0.08 │ │ - 최종 confidence: 0.73 ✅ │ │ → recyclable_price 노드 실행 │ │ │ │ Turn 3: │ │ User: "근처에 어디서 팔아?" │ │ - LLM 응답: "location" (base confidence: 0.70) │ │ - Transition Boost: RECYCLABLE_PRICE → LOCATION = +0.10 │ │ - 최종 confidence: 0.80 ✅ │ │ → location 노드 실행 │ │ │ └─────────────────────────────────────────────────────────────────────────┘
7. Aggregator Node 구현
Send API로 병렬 실행된 결과들은 LangGraph가 자동으로 state에 병합합니다.
Aggregator는 이 병합된 결과를 검증하고 로깅합니다.async def aggregator_node(state: dict[str, Any]) -> dict[str, Any]: """병렬 실행 결과 수집 및 정리.""" # 수집된 컨텍스트 필드들 context_fields = { "disposal_rules": "RAG 검색 결과", "character_context": "캐릭터 정보", "location_context": "장소 정보", "web_search_results": "웹 검색 결과", "bulk_waste_context": "대형폐기물 정보", "recyclable_price_context": "재활용 시세", "weather_context": "날씨 정보", "collection_point_context": "수거함 위치", "image_generation_context": "이미지 생성", } # 수집된 컨텍스트 확인 및 로깅 collected = [] for field, description in context_fields.items(): value = state.get(field) if value is not None: if isinstance(value, dict): if value.get("success", True): collected.append(description) else: collected.append(description) logger.info( "Aggregator: contexts collected", extra={"job_id": job_id, "collected": collected}, ) return state # 병합은 이미 LangGraph가 처리
8. 테스트
8.1 테스트 구조
파일:
tests/unit/infrastructure/orchestration/langgraph/routing/test_dynamic_router.pyclass TestDynamicRouter: """동적 라우터 테스트.""" def test_primary_intent_routing(self): """주 intent → 해당 노드로 라우팅.""" router = create_dynamic_router( enable_multi_intent=False, enable_enrichment=False, enable_conditional=False, ) state = {"intent": "waste", "job_id": "test-123"} sends = router(state) assert len(sends) == 1 assert sends[0].node == "waste_rag" def test_multi_intent_fanout(self): """Multi-intent → 여러 노드 병렬 Send.""" router = create_dynamic_router(enable_multi_intent=True) state = { "intent": "waste", "additional_intents": ["collection_point", "character"], } sends = router(state) assert len(sends) == 3 nodes = {s.node for s in sends} assert nodes == {"waste_rag", "collection_point", "character"} def test_enrichment_waste_adds_weather(self): """waste intent → weather enrichment 자동 추가.""" router = create_dynamic_router(enable_enrichment=True) state = {"intent": "waste"} sends = router(state) assert len(sends) == 2 nodes = {s.node for s in sends} assert nodes == {"waste_rag", "weather"}8.2 테스트 케이스
테스트 케이스 검증 내용 test_primary_intent_routing주 intent만 라우팅 test_multi_intent_fanoutadditional_intents 병렬 처리 test_multi_intent_deduplication중복 intent 제거 test_enrichment_waste_adds_weatherwaste → weather 자동 추가 test_enrichment_bulk_waste_adds_weatherbulk_waste → weather 자동 추가 test_conditional_enrichment_with_locationuser_location 있으면 weather 추가 test_conditional_enrichment_excluded_intent제외 intent면 enrichment 안 함 test_full_dynamic_routing모든 기능 통합 테스트
9. 설계 결정
9.1 왜 Send API인가?
대안 장점 단점 순차 실행 단순함 느림 (N번 대기) asyncio.gather 병렬 가능 LangGraph 상태 관리 불가 Send API 병렬 + 상태 자동 병합 LangGraph 의존 결론: Send API는 LangGraph 생태계 내에서 가장 자연스럽게 병렬 처리를 지원합니다.
9.2 규칙 기반 Enrichment
# ❌ 하드코딩 if intent == "waste": sends.append(Send("weather", state)) # ✅ 규칙 기반 ENRICHMENT_RULES = { "waste": EnrichmentRule(intent="waste", enrichments=("weather",)), }장점: 규칙 추가/수정이 쉬움, 테스트 시 규칙 주입 가능, 로깅에 규칙 설명 포함
9.3 중복 제거 전략
activated_nodes: set[str] = set() # 노드 추가 전 항상 체크 if node not in activated_nodes: sends.append(Send(node, state)) activated_nodes.add(node)
10. 향후 계획
항목 설명 우선순위 Intent 캐싱 동일 질문 반복 시 LLM 호출 스킵 P2 Conditional Node Skip 클라이언트 미제공 시 노드 자체 스킵 P3 Enrichment 우선순위 여러 enrichment 중 우선순위 지정 P4
11. References
논문
- Multi-Intent ICL: arxiv:2304.11384
- Chain-of-Intent: arxiv:2411.14252 (CIKM '25)
LangGraph
- Send API: Branching and Merging
- Multi-Agent Workflows: Multi-Agent Systems
- LangGraph 1.0 Release: What's New
