OpenClaw Gateway - Pi Agent 시스템 분석 리포트

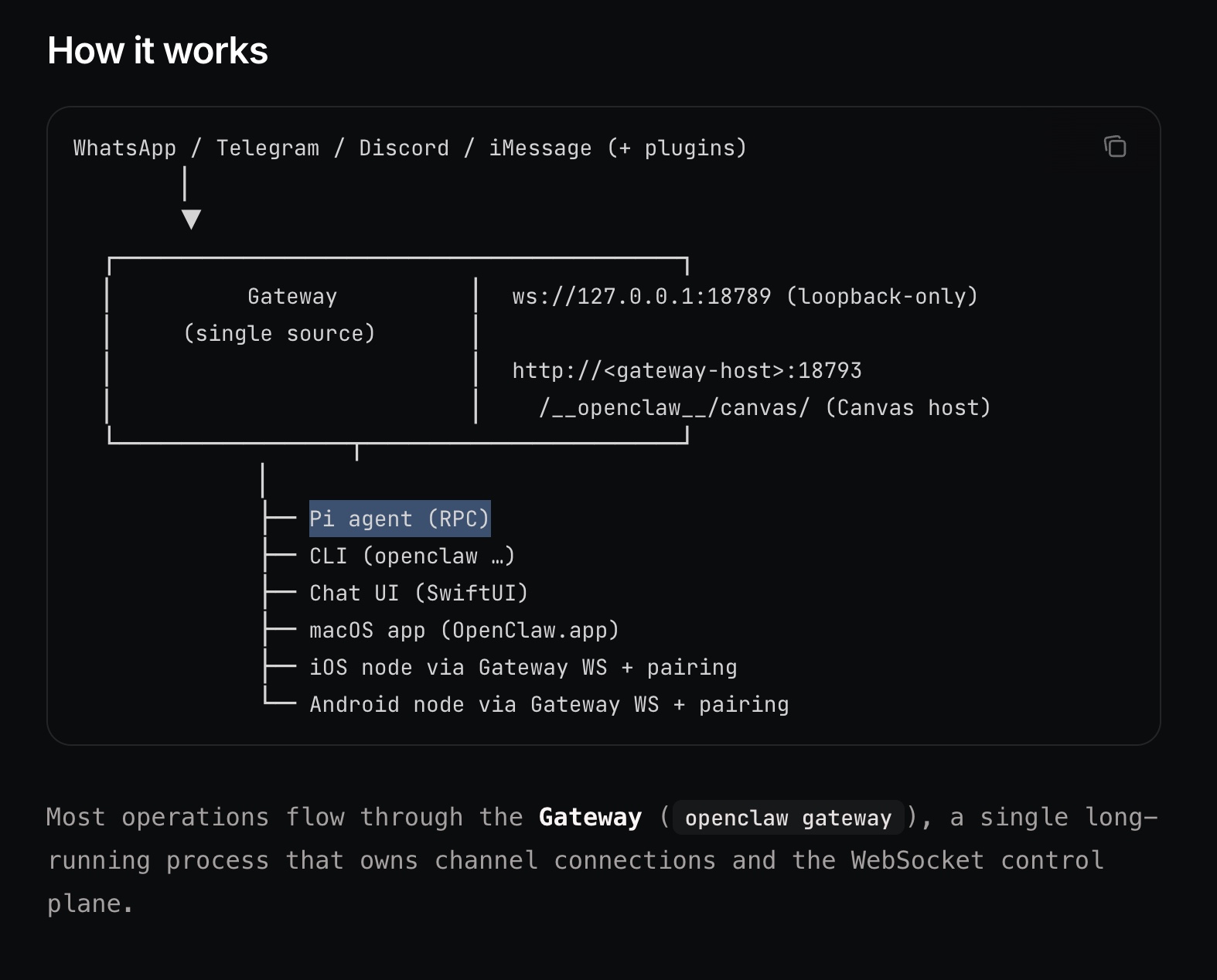

https://docs.openclaw.ai/index#how-it-works



Author: Claude Code, mangowhoiscloud
Purpose: LLM 에이전트/어시스턴스 제작에 활용할 수 있는 아키텍처 인사이트 도출
Target: https://github.com/openclaw/openclaw
Date: 2026-01-31

---

Executive Summary

OpenClaw는 Gateway + Pi Agent 이중 구조의 멀티채널 AI 어시스턴트 플랫폼입니다.
LangGraph를 사용하지 않고 TypeScript로 자체 구현된 에이전트 시스템으로, 다음과 같은 핵심 특징을 가집니다:

특징	설명
Gateway 중심	모든 채널/에이전트의 중앙 제어 플레인
Session 격리	agent:{id}:{context} 형식의 세션 키로 컨텍스트 분리
Multi-Agent Routing	Binding 기반 결정적 라우팅
Sub-agent Spawn	비동기 병렬 작업 + Announce 패턴
Policy-based Tool Control	다층 정책에 의한 도구 접근 제어

---

Part 1: Gateway 아키텍처

1.1 시스템 구조

┌─────────────────────────────────────────────────────────────────────────────┐
│                           OpenClaw Gateway                                   │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                              │
│  ┌─────────────┐   ┌─────────────┐   ┌─────────────┐   ┌─────────────┐     │
│  │   HTTP      │   │  WebSocket  │   │   OpenAI    │   │  Control    │     │
│  │   Server    │   │   Server    │   │   Compat    │   │     UI      │     │
│  └──────┬──────┘   └──────┬──────┘   └──────┬──────┘   └──────┬──────┘     │
│         │                 │                 │                 │             │
│         └─────────────────┴─────────────────┴─────────────────┘             │
│                                    │                                        │
│                    ┌───────────────┴───────────────┐                       │
│                    │       Gateway Methods          │                       │
│                    │   (RPC Handler Routing)        │                       │
│                    └───────────────┬───────────────┘                       │
│                                    │                                        │
│         ┌──────────────────────────┼──────────────────────────┐            │
│         │                          │                          │            │
│  ┌──────▼──────┐   ┌───────────────▼───────────────┐   ┌──────▼──────┐    │
│  │   Session   │   │       Channel Manager         │   │    Node     │    │
│  │   Manager   │   │  ┌─────┬─────┬─────┬─────┐   │   │   Registry  │    │
│  │             │   │  │ TG  │ WA  │ DC  │ ... │   │   │             │    │
│  └─────────────┘   │  └─────┴─────┴─────┴─────┘   │   └─────────────┘    │
│                    └───────────────────────────────┘                       │
│                                                                              │
└─────────────────────────────────────────────────────────────────────────────┘

1.2 Gateway Protocol

Gateway는 WebSocket 기반 JSON 프로토콜을 사용합니다.
프레임 타입:

// Request
{ type: "req", id: string, method: string, params?: unknown }

// Response
{ type: "res", id: string, ok: boolean, payload?: unknown, error?: ErrorShape }

// Event (브로드캐스트)
{ type: "event", event: string, payload?: unknown, seq?: number }

핸드셰이크 흐름:

1. 서버 → 클라이언트: connect.challenge (nonce + timestamp)
2. 클라이언트 → 서버: connect (역할, 범위, 장치 신원)
3. 서버 → 클라이언트: hello-ok (승인 + 정책)

1.3 Session Key 설계

세션 키는 에이전트, 채널, 피어를 조합한 계층적 구조입니다:

agent:{agentId}:{context}

Examples:
├── agent:main:main                    # 메인 에이전트 기본 세션
├── agent:main:telegram:dm:123456      # 텔레그램 DM 세션
├── agent:work:discord:group:789       # 디스코드 그룹 세션
└── agent:main:subagent:run-abc123     # 서브에이전트 세션

세션 키 생성 함수:

// 메인 세션
buildAgentMainSessionKey({ agentId: "main", mainKey: "main" })
// → "agent:main:main"

// 피어 세션 (DM/그룹)
buildAgentPeerSessionKey({
  agentId: "main",
  channel: "telegram",
  peerKind: "dm",
  peerId: "123456",
  dmScope: "per-peer"
})
// → "agent:main:telegram:dm:123456"

1.4 Channel Manager

7개 이상의 메시징 플랫폼을 플러그인 구조로 통합:

채널	SDK	특징
WhatsApp	@whiskeysockets/baileys	Multi-account 지원
Telegram	grammy	Bot API + 그룹 라우팅
Discord	discord.js	Guild/Channel 바인딩
Slack	@slack/bolt	Team/Channel 분리
Signal	signal-cli	E2E 암호화
iMessage	자체 구현	macOS 전용
+ Extensions	Matrix, Teams, Zalo	플러그인 확장

채널 메시지 흐름:

[External Channel] → Channel Plugin → Session Key Builder → Agent Runner
                                              ↓
                              buildAgentPeerSessionKey()
                                              ↓
                              runEmbeddedPiAgent()

1.5 Multi-Agent Routing (Bindings)

Binding은 인바운드 메시지를 특정 에이전트로 라우팅하는 규칙입니다:

{
  agents: {
    list: [
      { id: "home", workspace: "~/.openclaw/workspace-home" },
      { id: "work", workspace: "~/.openclaw/workspace-work" }
    ]
  },
  bindings: [
    // 채널별 라우팅
    { agentId: "home", match: { channel: "whatsapp", accountId: "personal" } },
    { agentId: "work", match: { channel: "whatsapp", accountId: "biz" } },

    // 피어별 오버라이드 (가장 구체적인 매치가 우선)
    { agentId: "work", match: {
      channel: "whatsapp",
      peer: { kind: "group", id: "work-group@g.us" }
    }}
  ]
}

라우팅 우선순위 (Most-specific wins):

1. peer 매치 (정확한 DM/그룹)
2. guildId (Discord)
3. teamId (Slack)
4. accountId 매치
5. 채널 레벨 매치
6. 기본 에이전트

---

Part 2: Pi Agent 시스템

2.1 아키텍처 개요

Pi Agent는 LangGraph 없이 자체 구현된 에이전트 런타임입니다:

┌─────────────────────────────────────────────────────────────────────────────┐
│                           Pi Agent System                                    │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                              │
│  ┌─────────────────────────────────────────────────────────────────────┐   │
│  │                    runEmbeddedPiAgent()                              │   │
│  │  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐                  │   │
│  │  │   Auth      │  │   Model     │  │   Attempt   │                  │   │
│  │  │   Profile   │→ │   Resolver  │→ │   Loop      │                  │   │
│  │  │   Rotation  │  │             │  │             │                  │   │
│  │  └─────────────┘  └─────────────┘  └──────┬──────┘                  │   │
│  └───────────────────────────────────────────┼──────────────────────────┘   │
│                                              │                              │
│  ┌───────────────────────────────────────────▼──────────────────────────┐   │
│  │                    runEmbeddedAttempt()                              │   │
│  │  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐ │   │
│  │  │  Sandbox    │  │   Tool      │  │  System     │  │  Session    │ │   │
│  │  │  Context    │→ │  Creation   │→ │  Prompt     │→ │  Execute    │ │   │
│  │  └─────────────┘  └─────────────┘  └─────────────┘  └──────┬──────┘ │   │
│  └────────────────────────────────────────────────────────────┼─────────┘   │
│                                                               │             │
│  ┌────────────────────────────────────────────────────────────▼─────────┐   │
│  │                subscribeEmbeddedPiSession()                          │   │
│  │  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌──────────┐             │   │
│  │  │ message  │  │  tool    │  │lifecycle │  │ announce │             │   │
│  │  │ stream   │  │ events   │  │  events  │  │  events  │             │   │
│  │  └──────────┘  └──────────┘  └──────────┘  └──────────┘             │   │
│  └──────────────────────────────────────────────────────────────────────┘   │
│                                                                              │
└─────────────────────────────────────────────────────────────────────────────┘

2.2 Agent Loop 실행 흐름

5단계 실행 사이클:

1. 입력 처리
   └── agent RPC → 파라미터 검증 → 세션 해석 → {runId, acceptedAt} 반환

2. 모델 준비
   └── agentCommand → 모델/사고 모드 결정 → 스킬 로드 → runEmbeddedPiAgent 호출

3. 핵심 루프 (runEmbeddedPiAgent)
   ├── Lane Queueing (세션 + 글로벌 레인)
   ├── Auth Profile Resolution (failover 지원)
   └── Attempt Loop:
       ├── 모델 생각 → 도구 호출 → 스트리밍
       ├── Context Overflow → Auto-compaction
       ├── Auth 실패 → Profile Rotation
       └── Thinking 미지원 → Level Fallback

4. 이벤트 브릿징 (subscribeEmbeddedPiSession)
   ├── 도구 이벤트 → stream: "tool"
   ├── 텍스트 응답 → stream: "assistant"
   └── 생명주기 → stream: "lifecycle" (start/end/error)

5. 완료 대기
   └── agent.wait → lifecycle end/error 대기 → 최종 상태 반환

2.3 Tool Execution 메커니즘

도구 생성 (createOpenClawCodingTools):

// Core Tools
const coreTools = [
  // 파일 조작
  "read", "write", "edit", "apply_patch",
  // 쉘 실행
  "exec", "process",
  // 브라우저/캔버스
  "browser", "canvas",
  // 세션 관리
  "sessions_spawn", "sessions_send", "sessions_list", "sessions_history",
  // 플랫폼 기능
  "message", "cron", "gateway", "nodes"
];

Policy Resolution Chain (다층 필터링):

Profile Policy
    ↓
Global Policy
    ↓
Agent Policy
    ↓
Group Policy (채널 레벨)
    ↓
Sandbox Policy
    ↓
Subagent Policy
    ↓
[최종 허용된 도구 목록]

도구 실행 이벤트 흐름:

Tool Call Decision (LLM)
        ↓
handleToolExecutionStart()
├── Block reply buffer flush
├── Tool meta 추적
├── Agent event 발행 (stream: "tool", phase: "start")
└── Messaging tool 추적 (중복 감지)
        ↓
    [도구 실행]
        ↓
handleToolExecutionEnd()
├── 결과 정리 및 에러 추적
├── Messaging tool 커밋
└── Agent event 발행 (stream: "tool", phase: "result")

2.4 Sub-agent Spawn 패턴

핵심 개념: 백그라운드 에이전트 실행 → 완료 시 결과 Announce

┌─────────────────────────────────────────────────────────────────────────────┐
│                         Sub-agent Pattern                                    │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                              │
│    ┌─────────────────────────────────────────────────────────┐              │
│    │                  Parent Agent                            │              │
│    │               (agent:main:main)                          │              │
│    │                                                          │              │
│    │   sessions_spawn({                                       │              │
│    │     task: "Reddit 감성 분석",                            │              │
│    │     label: "social-scout",                               │              │
│    │     model: "sonnet",                                     │              │
│    │     cleanup: "keep"                                      │              │
│    │   })                                                     │              │
│    └────────────────────────┬────────────────────────────────┘              │
│                             │                                                │
│              ┌──────────────┴──────────────┐                                │
│              │    비동기 즉시 반환          │                                │
│              │  {status: "accepted",        │                                │
│              │   runId: "...",              │                                │
│              │   childSessionKey: "..."}    │                                │
│              └──────────────┬──────────────┘                                │
│                             │                                                │
│    ┌────────────────────────▼────────────────────────┐                      │
│    │              Sub-agent                           │                      │
│    │    (agent:main:subagent:run-abc123)              │                      │
│    │                                                  │                      │
│    │    • 독립 세션에서 실행                          │                      │
│    │    • 세션 도구 미제공 (격리)                     │                      │
│    │    • 다른 sub-agent spawn 불가                   │                      │
│    └────────────────────────┬────────────────────────┘                      │
│                             │                                                │
│              ┌──────────────▼──────────────┐                                │
│              │         완료 시              │                                │
│              │    Announce Flow            │                                │
│              │                              │                                │
│              │  Status: success/error       │                                │
│              │  Result: 분석 결과 요약      │                                │
│              │  Notes: 실행 시간, 토큰 등   │                                │
│              └──────────────┬──────────────┘                                │
│                             │                                                │
│                             ▼                                                │
│                   [Parent 세션에 결과 전달]                                  │
│                                                                              │
└─────────────────────────────────────────────────────────────────────────────┘

Subagent Registry:

type SubagentRunRecord = {
  runId: string;
  childSessionKey: string;           // agent:main:subagent:run-xxx
  requesterSessionKey: string;       // 부모 세션
  task: string;
  cleanup: "delete" | "keep";

  // Lifecycle
  createdAt: number;
  startedAt?: number;
  endedAt?: number;

  // Result
  outcome?: { status: "ok" } | { status: "error"; error?: string };
  archiveAtMs?: number;              // 자동 아카이빙 시간
};

// 글로벌 레지스트리 (프로세스 재시작 후에도 복구)
const subagentRuns = new Map<string, SubagentRunRecord>();

동시성 제어:

• 전용 큐 레인: subagent
• 기본 동시 실행 수: maxConcurrent = 8
• 타임아웃: runTimeoutSeconds 지원
• 자동 아카이빙: 60분 후

2.5 Skill 시스템

스킬은 워크스페이스별로 관리되는 확장 기능입니다:

스킬 로딩 우선순위 (낮음 → 높음):
1. Bundled Skills     (openclaw-bundled)
2. Extra Dirs         (config에서 지정)
3. Managed Skills     (~/.openclaw/skills)
4. Workspace Skills   (./skills)

스킬 구조:

type SkillEntry = {
  skill: Skill;                       // 스킬 정의
  frontmatter: ParsedSkillFrontmatter; // YAML 메타데이터
  metadata: OpenClawSkillMetadata;     // 런타임 메타
  invocation: SkillInvocationPolicy;   // 호출 정책
};

type SkillSnapshot = {
  prompt: string;           // 시스템 프롬프트에 주입
  skills: Array<{ name: string; primaryEnv?: string }>;
  resolvedSkills: Skill[];
};

---

Part 3: 핵심 설계 패턴

3.1 사용된 패턴 요약

Registry	NodeRegistry, ChannelManager, SubagentRegistry	런타임 컴포넌트 등록/조회
Factory	createOpenClawTools, createChannelManager	복잡한 객체 생성 캡슐화
Strategy	Tool Policy, Auth Profile	런타임에 동작 전환
Observer	onAgentEvent, broadcast	이벤트 기반 통신
Command	Gateway Methods (RPC)	요청 처리 캡슐화
Plugin	Channel/Tool Plugins	확장 가능한 아키텍처
Queue/Lane	Session Lane, Global Lane	동시성 제어

3.2 Failover 전략

┌─────────────────────────────────────────────────────────────────────────────┐
│                         Failover Strategies                                  │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                              │
│  1. Auth Profile Rotation                                                   │
│     Rate Limit → 다음 프로필 → 재시도                                       │
│     Auth Error → 다음 프로필 → 재시도                                       │
│                                                                              │
│  2. Thinking Level Fallback                                                 │
│     high 미지원 → medium → low → off                                        │
│                                                                              │
│  3. Context Overflow Handling                                               │
│     Overflow 감지 → Auto-compaction → 압축 후 재시도                        │
│                                                                              │
│  4. Model Failover                                                          │
│     Primary 실패 → Fallback 모델 → 재시도                                   │
│                                                                              │
└─────────────────────────────────────────────────────────────────────────────┘

---

Part 4: 핵심 차별점

OpenClaw가 메시징 채널 통합에 최적화되어 있습니다.

입력	사용자 메시지
출력	대화 응답
세션	사용자별 대화
Sub-agent	백그라운드 작업

---

결론

OpenClaw의 아키텍처에서 추출할 수 있는 인사이트

1. Gateway 중심 설계: 모든 에이전트/데이터 소스의 중앙 제어점
2. Session Key 계층 구조: IP별/분석 단계별 컨텍스트 격리
3. Binding 기반 라우팅: 데이터 소스 → 전문 에이전트 결정적 매핑
4. Sub-agent Spawn + Announce: 병렬 분석 실행 및 결과 집계 (LangGraph Send API-> Aggregation과 유사)
5. Policy-based Tool Control: API/도구별 접근 권한 세분화

이 패턴들은 LangGraph의 StateGraph, Checkpointer, parallel nodes로 자연스럽게 대응됩니다.

---
