이코에코(Eco²) Scan-Worker:CA 배포 전 정합성 점검 리포트

작성일: 2026-01-07
상태: Resolved
Model: Opus 4.5
Agent: Cursor

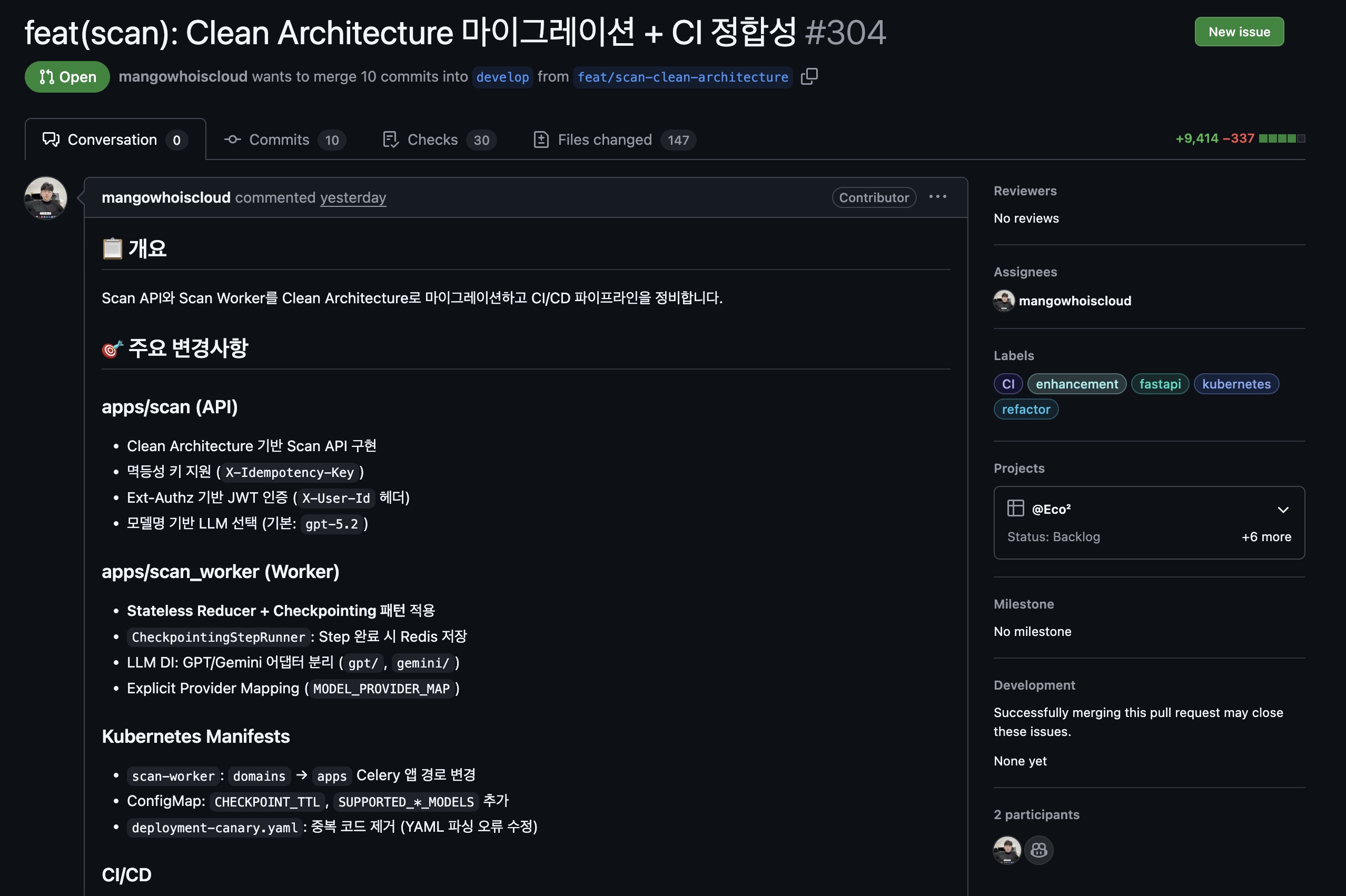

PR: https://github.com/eco2-team/backend/pull/304

feat(scan): Clean Architecture 마이그레이션 + CI 정합성 by mangowhoiscloud · Pull Request #304 · eco2-team/backend

---

1. 개요

Scan Worker를 Clean Architecture로 마이그레이션한 후 배포 전 전체 정합성을 점검했습니다.

점검 범위

• Celery Task ↔ Queue 이름 일치 (1:1 매핑 정책)
• apps/scan_worker ↔ apps/scan 호출 정합성
• Kubernetes Manifest ↔ 코드 환경변수 정합성
• RabbitMQ 큐 존재 여부
• External Secret 설정 정합성

---

2. 큐 라우팅 정합성

2.1 Scan 내부 큐 (✅ 통과)

Task	Queue	scan_worker	scan API	RabbitMQ
scan.vision	scan.vision	✅	✅	✅
scan.rule	scan.rule	✅	✅	✅
scan.answer	scan.answer	✅	✅	✅
scan.reward	scan.reward	✅	✅	✅

검증 위치:

• apps/scan_worker/setup/celery.py: SCAN_TASK_ROUTES
• apps/scan/setup/celery_app.py: task_routes
• apps/scan_worker/presentation/tasks/*.py: @celery_app.task(name=..., queue=...)

2.2 External 서비스 호출 (⚠️ 이슈 발견)

Task	Queue	reward_step	Target Worker	RabbitMQ
character.match	character.match	✅	character_worker	✅
character.save_ownership	character.save_ownership	✅	character_worker	✅
users.save_character	users.save_character	✅	users_worker	❌ 없음

원인: users-worker가 RabbitMQ에 연결되지 않아 큐가 생성되지 않음

---

3. 발견된 이슈

3.1 RabbitMQ 사용자명 불일치 (🔴 Critical)

증상:

consumer: Cannot connect to amqp://rabbitmq:**@eco2-rabbitmq...

원인 분석:

파일	설정된 사용자명	올바른 값
dev/users-api-secrets.yaml	rabbitmq	admin
prod/users-api-secrets.yaml	rabbitmq	admin
dev/api-secrets.yaml (auth)	rabbitmq	admin

수정:

# Before
CELERY_BROKER_URL: amqp://rabbitmq:{{ .rabbitmqPassword }}@...

# After
CELERY_BROKER_URL: amqp://admin:{{ .rabbitmqPassword }}@...

3.2 환경변수 Prefix 불일치 (🟡 Medium)

증상: scan_worker가 환경변수를 읽지 못함

원인:

# config.py에서 SCAN_WORKER_ prefix 사용
model_config = SettingsConfigDict(
    env_prefix="SCAN_WORKER_",  # ❌ 문제
    ...
)

# deployment.yaml에서 prefix 없이 주입
- name: CELERY_BROKER_URL  # SCAN_WORKER_CELERY_BROKER_URL가 아님
  valueFrom:
    secretKeyRef:
      name: scan-secret
      key: CELERY_BROKER_URL

수정:

# env_prefix 제거
model_config = SettingsConfigDict(
    env_file=".env",
    env_file_encoding="utf-8",
    extra="ignore",
)

---

4. Manifest-Code 정합성

4.1 Deployment (✅ 통과)

항목	값	상태
Celery app 경로	apps.scan_worker.setup.celery:celery_app	✅
Queue 목록	scan.vision,scan.rule,scan.answer,scan.reward	✅
Pool 타입	gevent	✅
Concurrency	100	✅

4.2 ConfigMap (✅ 통과)

키	값	용도
CHECKPOINT_TTL	3600	체크포인트 TTL (1시간)
DEFAULT_MODEL	gpt-5.2	기본 LLM 모델
SUPPORTED_GPT_MODELS	gpt-5.2,...	GPT 허용 목록
SUPPORTED_GEMINI_MODELS	gemini-3-pro-preview,...	Gemini 허용 목록

4.3 ExternalSecret (✅ 통과)

키	SSM 경로	상태
OPENAI_API_KEY	/sesacthon/dev/api/chat/openai-api-key	✅
GEMINI_API_KEY	/sesacthon/dev/api/scan/gemini-api-key	✅
CELERY_BROKER_URL	(template)	✅

---

5. 로직 정합성

5.1 파이프라인 흐름 (✅ 통과)

Vision → Rule → Answer → Reward
  │        │       │        │
  ▼        ▼       ▼        ▼
 분류    규정검색  답변생성  보상처리

Step	Port	Adapter	출력
VisionStep	VisionModelPort	GPTVisionAdapter	classification
RuleStep	RetrieverPort	JsonRegulationRetriever	disposal_rules
AnswerStep	LLMPort	GPTLLMAdapter	final_answer
RewardStep	(Celery)	-	reward

5.2 Redis Streams 이벤트 형식 (✅ 호환)

Event Publisher 출력 필드:

# apps/scan_worker/infrastructure/persistence_redis/event_publisher_impl.py
'job_id', 'stage', 'status', 'seq', 'ts', 'progress', 'result'

Event Router 기대 필드:

# domains/event-router/core/consumer.py
event["job_id"], event["stage"], event["status"], event["seq"], event["progress"], event["result"]

→ 형식 일치 확인 완료

5.3 결과 캐시 키 형식 (✅ 통과)

# apps/scan_worker
cache_key = f"scan:result:{task_id}"

# apps/scan (결과 조회)
cache_key = f"scan:result:{job_id}"

5.4 Context 직렬화 (✅ 통과)

내부 필드	직렬화 키	복원
classification	classification_result	✅
disposal_rules	disposal_rules	✅
final_answer	final_answer	✅
latencies	metadata	✅

5.5 DI 주입 흐름 (✅ 통과)

1. Task receives: task_id, user_id, image_url, model
2. create_context() → ClassifyContext with llm_model
3. get_vision_step(model) → VisionStep with GPTVisionAdapter
4. Step.run(ctx) → ctx with classification
5. ctx.to_dict() → next Task

5.6 Reward 로직 검증 (✅ 통과)

조건	검증
major_category == "재활용폐기물"	✅
disposal_rules 존재	✅
insufficiencies 없음	✅
character.match 동기 호출 (10초 타임아웃)	✅
character.save_ownership Fire & Forget	✅
users.save_character Fire & Forget	✅
결과 캐시 저장 후 done 이벤트 발행	✅

---

6. 배포 후 검증 절차

RabbitMQ 큐 확인

kubectl exec -n rabbitmq eco2-rabbitmq-server-0 -- \
  rabbitmqctl list_queues -p eco2 | grep -E "scan\.|users\."

기대 결과:

scan.vision       0
scan.rule         0
scan.answer       0
scan.reward       0
users.save_character  0

Workers 상태 확인

kubectl get pod -n scan | grep worker
kubectl get pod -n users | grep worker

Celery 연결 확인

kubectl exec -n scan deployment/scan-worker -- \
  celery -A apps.scan_worker.setup.celery:celery_app inspect ping

---

7. Legacy vs Apps 정합성 비교

7.1 API Endpoint 비교

항목	domains/scan	apps/scan	정합성
Endpoint	POST /scan	POST /scan	✅
인증 방식	JWT (FastAPI Depends)	Ext-Authz (X-User-ID 헤더)	🔄 변경
Idempotency	X-Idempotency-Key	X-Idempotency-Key	✅
모델 선택	❌	model 필드	➕ 추가
응답 스키마	ScanSubmitResponse	ScanSubmitResponse	✅

7.2 Celery Chain 비교

domains/scan (레거시):

pipeline = chain(
    vision_task.s(job_id, user_id, image_url, user_input),
    rule_task.s(),
    answer_task.s(),
    scan_reward_task.s(),
)

apps/scan (Clean Architecture):

pipeline = chain(
    self._celery_app.signature(
        "scan.vision",
        args=[job_id, request.user_id, request.image_url, user_input],
        kwargs={"model": model},
        queue="scan.vision",
    ),
    self._celery_app.signature("scan.rule", queue="scan.rule"),
    self._celery_app.signature("scan.answer", queue="scan.answer"),
    self._celery_app.signature("scan.reward", queue="scan.reward"),
)

차이점	설명
Task 참조	직접 import → 이름으로 signature
Queue 지정	decorator에서 → 호출 시 명시
Model 전달	❌ → kwargs로 전달

7.3 Task Return 형식 비교

vision_task 반환 형식:

키	domains/scan	apps/scan_worker	정합성
task_id	✅	✅	✅
user_id	✅	✅	✅
image_url	✅	✅	✅
user_input	✅	✅	✅
classification_result	✅	✅	✅
metadata	✅	✅	✅
llm_provider	❌	✅	➕ 추가
llm_model	❌	✅	➕ 추가

7.4 Reward Task 큐 라우팅 비교

Task	domains/scan 큐	apps/scan_worker 큐	변경
character.save_ownership	character.reward	character.save_ownership	🔄 1:1 정책
users.save_character	users.character	users.save_character	🔄 1:1 정책
my.save_character	my.reward	제거됨	❌ deprecated

7.5 이벤트 발행 비교

항목	domains/scan	apps/scan_worker	정합성
발행 함수	publish_stage_event()	EventPublisherPort.publish_stage_event()	✅
Stream 키	scan:events:{shard}	scan:events:{shard}	✅
필드 형식	job_id, stage, status, seq, ts, progress, result	동일	✅
멱등성	Lua Script	Lua Script	✅

7.6 결과 캐시 비교

항목	domains/scan	apps/scan_worker	정합성
캐시 키	scan:result:{task_id}	scan:result:{task_id}	✅
TTL	3600초 (1시간)	3600초 (1시간)	✅
저장 시점	done 이벤트 전	done 이벤트 전	✅

7.7 정합성 결론

카테고리	상태	비고
API 스키마	✅	응답 형식 100% 호환
Celery Chain	✅	Task 이름 및 순서 동일
이벤트 형식	✅	Event Router/SSE Gateway 호환
결과 캐시	✅	/result 엔드포인트 호환
큐 라우팅	🔄	1:1 정책으로 변경 (character-worker, users-worker에서 수용)
인증	🔄	JWT → Ext-Authz 변경 (인프라 수준)
my 도메인	❌	제거됨 (users로 통합)

---

8. Scan 엔드포인트 흐름

8.1 전체 흐름도

┌────────────────────────────────────────────┐
│ Client                                     │
│   POST /api/v1/scan                        │
│   { image_url, user_input?, model? }       │
│   Headers: X-User-ID, X-Idempotency-Key?   │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ apps/scan (API)                            │
│                                            │
│ Controller (scan.py)                       │
│   1. Ext-Authz에서 X-User-ID 추출          │
│   2. 모델 검증                             │
│   3. SubmitCommand.execute() 호출          │
│                                            │
│ SubmitClassificationCommand                │
│   1. Idempotency 체크 (Redis Cache)        │
│   2. job_id 생성 (UUID)                    │
│   3. "queued" 이벤트 발행                  │
│   4. Celery Chain 발행                     │
│   5. 응답 반환                             │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ RabbitMQ                                   │
│                                            │
│ scan.vision → scan.rule →                  │
│ scan.answer → scan.reward                  │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ apps/scan_worker                           │
│                                            │
│ [1] VisionTask (scan.vision)               │
│     - GPTVisionAdapter로 이미지 분류       │
│     - 체크포인트 저장                      │
│     - 이벤트 발행 (progress: 25%)          │
│                     ▼                      │
│ [2] RuleTask (scan.rule)                   │
│     - JsonRegulationRetriever로 규정 검색  │
│     - 체크포인트 저장                      │
│     - 이벤트 발행 (progress: 50%)          │
│                     ▼                      │
│ [3] AnswerTask (scan.answer)               │
│     - GPTLLMAdapter로 답변 생성            │
│     - 체크포인트 저장                      │
│     - 이벤트 발행 (progress: 75%)          │
│                     ▼                      │
│ [4] RewardTask (scan.reward)               │
│     a. 보상 조건 확인                      │
│     b. character.match 동기 호출           │
│     c. character.save_ownership 발행       │
│     d. users.save_character 발행           │
│     e. 결과 캐시 저장                      │
│     f. "done" 이벤트 발행 (100%)           │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ Redis Streams (scan:events:{shard})        │
│                                            │
│ queued → vision → rule → answer → done     │
│  (0%)    (25%)   (50%)   (75%)   (100%)    │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ Event Router → SSE Gateway                 │
│   XREADGROUP → WebSocket/SSE               │
└────────────────────┬───────────────────────┘
                     ▼
┌────────────────────────────────────────────┐
│ Client (실시간)                            │
│   GET /api/v1/stream?job_id=xxx            │
│   SSE: { stage, status, progress }         │
├────────────────────────────────────────────┤
│ Client (결과 조회)                         │
│   GET /api/v1/scan/result/{job_id}         │
│   → Redis Cache 조회                       │
│   → 200/202/404                            │
└────────────────────────────────────────────┘

8.2 핵심 컴포넌트

단계	컴포넌트	역할
1	Controller	요청 검증, Command 호출
2	SubmitCommand	Idempotency, Celery Chain 발행
3	VisionTask	이미지 분류 (GPT Vision)
4	RuleTask	규정 검색 (JSON Lite RAG)
5	AnswerTask	답변 생성 (GPT LLM)
6	RewardTask	보상 처리, 결과 캐싱, done 이벤트
7	Event Router	Redis Streams 소비
8	SSE Gateway	클라이언트 실시간 전달

8.3 체크포인팅 흐름

Task 실행 시:
┌──────────────────────────────────────┐
│ CheckpointingStepRunner.run_step()   │
│                                      │
│ 1. 체크포인트 확인                   │
│    └─ 있으면 Skip (멱등성)           │
│                                      │
│ 2. Step.run(ctx) 실행                │
│                                      │
│ 3. 체크포인트 저장                   │
│    └─ scan:checkpoint:{task_id}:step │
│                                      │
│ 4. 이벤트 발행                       │
│    └─ scan:events:{shard}            │
└──────────────────────────────────────┘

실패 복구 시:
┌──────────────────────────────────────┐
│ resume_from_checkpoint(task_id)      │
│                                      │
│ 1. 마지막 체크포인트 조회            │
│    └─ vision → rule → answer 순서    │
│                                      │
│ 2. Context 복원                      │
│                                      │
│ 3. 다음 Step부터 재시작              │
│    └─ LLM 재호출 비용 절감           │
└──────────────────────────────────────┘

---

9. 관련 문서

• Scan Worker Migration Roadmap
• Stateless Reducer Pattern
• Clean Architecture Migration
