이코에코(Eco²) Clean Architecture #15: Scan API Clean Architecture 마이그레이션 완료, FE-BE SSE E2E 연동

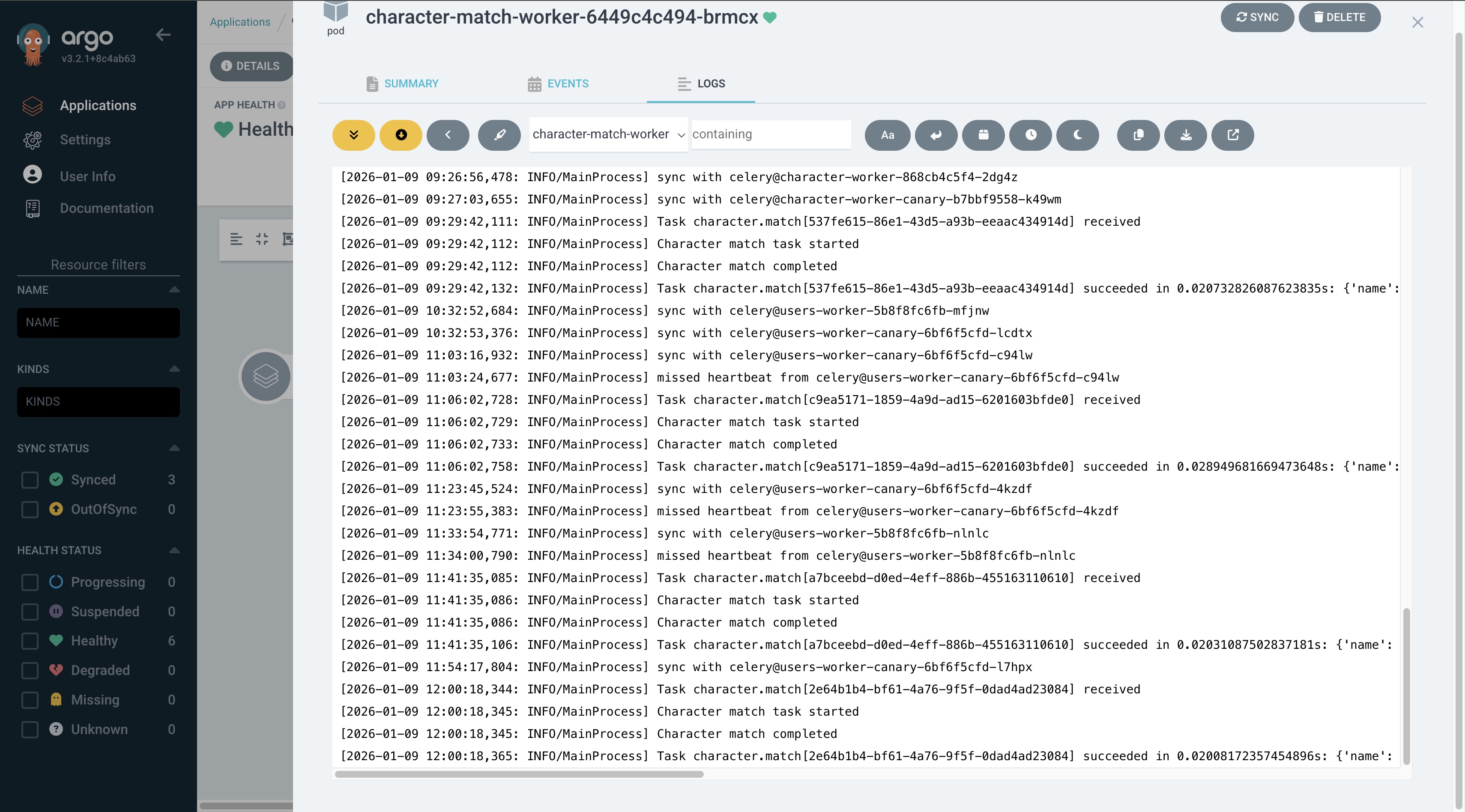

Scan Worker에서 vision->rule-based->answer->reward 절차에 따라 큐잉이 진행된다. Default 모델인 GPT-5.2로 수행하는 걸 확인할 수 있다.

scan.reward 큐에서 보상 대상 이미지일 경우 character.match 큐에서 판정을 수행한다. 이 과정이 마치면 FE로 응답을 보낸다

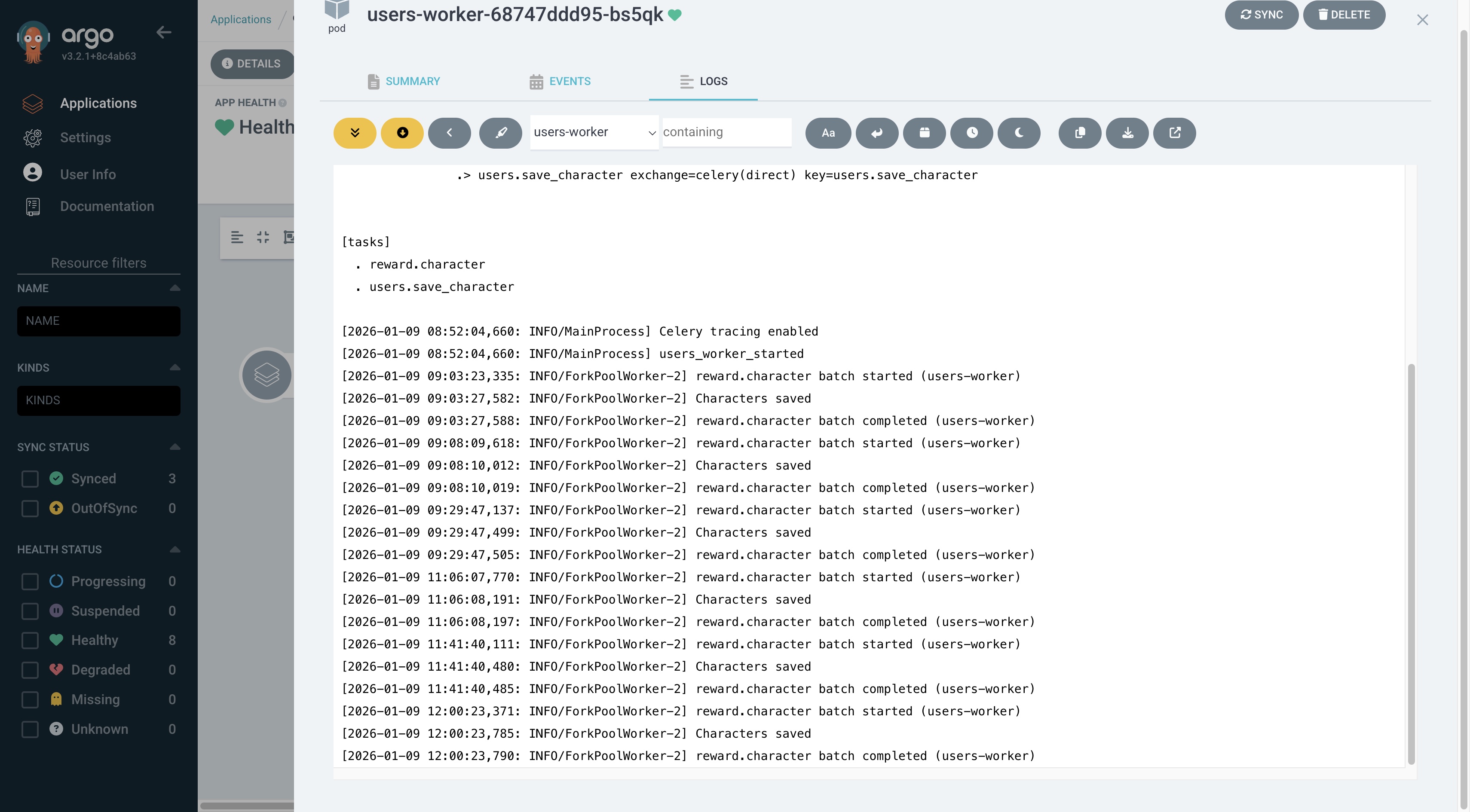

매칭된 캐릭터가 존재할 경우 UNIQUE(user_id, character_code)로 멱등성을 보장한 채 users와 character RDB에 batch로 WRITE가 수행된다.

작성일: 2026-01-09
작성자: mangowhoiscloud, Opus 4.5



Scan API의 Clean Architecture 마이그레이션을 완료하고, 프론트엔드와 E2E 연동 테스트를 성공적으로 마쳤습니다.

이 글에서는 #14 이후 진행된 주요 작업과 의사결정을 정리합니다.

주요 태스크

항목	상태
Scan API Clean Architecture	✅ 완료
RabbitMQ Topology CR 일원화	✅ 완료
Fanout Exchange 1:N 라우팅	✅ 완료
FE-BE E2E 연동	✅ 완료
Image API Redis 안정성 개선	✅ 완료
FE SSE 실시간 스캔 진행 상태	✅ 완료
FE 캐릭터 Optimistic Update	✅ 완료

---

1. RabbitMQ Queue 전략 최종 결정

1.1 문제 상황

scan.reward 태스크 완료 시 두 개의 서비스에 데이터를 저장해야 했습니다:

# 기존 구현 (2번 publish)
celery_app.send_task("character.save_ownership", args=[...])  # 1번째
celery_app.send_task("users.save_character", args=[...])      # 2번째

문제점:

• 동일 데이터를 2번 네트워크 전송
• 원자성 미보장 (하나만 실패 가능)
• 의도 불명확 (같은 이벤트인지 다른 이벤트인지)

1.2 해결: Fanout Exchange 도입

scan.reward 완료
      │
      │ kombu.Producer.publish(exchange='reward.events')
      │ (1번만 publish!)
      ▼
┌─────────────────────┐
│   reward.events     │  Fanout Exchange
│  (type: fanout)     │  routing_key 무시, 모든 바인딩 큐로 브로드캐스트
└─────────────────────┘
      │
      ├── character.save_ownership 큐 → character-worker
      └── users.save_character 큐 → users-worker

1.3 왜 Named Direct가 아닌 Fanout인가?

초기에는 Named Direct Exchange를 계획했으나, Celery의 한계로 Fanout으로 전환했습니다.

# ❌ 실패: Celery send_task()의 exchange 파라미터가 무시됨
celery_app.send_task(
    "reward.character",
    exchange="reward.direct",  # task_routes에 의해 무시됨!
    routing_key="reward.character",
)

# ✅ 성공: kombu Producer + Fanout Exchange
from kombu import Connection, Exchange, Producer
from kombu.pools import producers

exchange = Exchange("reward.events", type="fanout", durable=True)
with producers[conn].acquire(block=True) as producer:
    producer.publish(
        payload,
        exchange=exchange,
        routing_key="",  # Fanout은 무시
        serializer="json",
    )

관점	Named Direct	Fanout
routing_key	필수 (매칭 기반)	무시됨
Celery 호환	❌ send_task() exchange 무시	✅ kombu 직접 사용
구현 복잡도	높음	낮음
확장성	routing_key 추가 필요	Binding CR만 추가

---

2. Topology CR 일원화

2.1 책임 분리 원칙

┌─────────────────────────────────────────────────────────────────┐
│                    Topology CR (Source of Truth)                │
│              workloads/rabbitmq/base/topology/                  │
├─────────────────────────────────────────────────────────────────┤
│  exchanges.yaml  │  Exchange 정의 (타입, durability)            │
│  queues.yaml     │  Queue 정의 (TTL, DLX, arguments)            │
│  bindings.yaml   │  Exchange → Queue 바인딩                     │
└─────────────────────────────────────────────────────────────────┘
                              ▲
                              │
┌─────────────────────────────────────────────────────────────────┐
│                    Python Celery 설정                           │
├─────────────────────────────────────────────────────────────────┤
│  task_routes     │  Task → Queue 매핑 (애플리케이션 레벨)       │
│                  │  ⚠️ CR로 위임 불가 (Python 코드 필수)        │
│  task_queues     │  no_declare=True로 큐 목록만 정의            │
└─────────────────────────────────────────────────────────────────┘

2.2 Celery 설정 변경

# apps/character_worker/setup/celery.py
CHARACTER_TASK_QUEUES = [
    Queue("character.match", exchange="", routing_key="character.match", no_declare=True),
    Queue("character.save_ownership", exchange="", routing_key="character.save_ownership", no_declare=True),
    Queue("character.grant_default", exchange="", routing_key="character.grant_default", no_declare=True),
]

celery_app.conf.update(
    task_queues=CHARACTER_TASK_QUEUES,
    task_create_missing_queues=False,  # Topology CR에 위임
    task_default_exchange="",          # AMQP Default Exchange
)

핵심 포인트:

• no_declare=True: Celery가 큐를 선언하지 않음 (Topology CR이 생성)
• exchange="": AMQP Default Exchange 명시
• task_create_missing_queues=False: 누락된 큐 자동 생성 방지

---

3. Worker Pool 선택과 캐시 공유

3.1 Pool별 특성

Pool	캐시 공유	사용 케이스
prefork	❌ (프로세스 격리)	CPU-bound
threads	✅ (MainProcess 공유)	I/O-bound, 메모리 공유 필요
gevent	✅ (greenlet 공유)	고동시성 I/O-bound

3.2 character-match-worker 설정

# workloads/domains/character-match-worker/base/deployment.yaml
args:
- -P
- threads  # 캐시 공유를 위해 threads pool 사용
- -Q
- character.match
- -c
- '16'     # 높은 concurrency (캐시 조회 위주)

3.3 캐시 초기화 시그널

from celery.signals import worker_process_init, worker_ready

@worker_process_init.connect
def init_worker_process(**kwargs):
    # prefork/gevent pool용
    _init_character_cache()

@worker_ready.connect
def init_worker_ready(**kwargs):
    # threads pool용 (MainProcess에서 호출)
    _init_character_cache()

---

4. gevent + asyncio 충돌 해결

4.1 문제

RuntimeError: Task <Task pending> got Future attached to a different loop

character-worker는 -P gevent pool을 사용하는데, reward_event_task.py에서 asyncio.new_event_loop()을 사용하여 충돌 발생.

4.2 해결: 동기 DB 세션 사용

# Before (asyncio) - gevent와 충돌
async def _save_ownership_batch_async(batch_data):
    async with async_session_factory() as session:
        result = await session.execute(sql, params)
        await session.commit()

# After (sync) - gevent 호환
def _save_ownership_batch_sync(batch_data):
    with sync_session_factory() as session:
        result = session.execute(sql, params)
        session.commit()

---

5. Image API Redis 안정성 개선

5.1 문제

프론트엔드에서 이미지 업로드 시 첫 요청이 실패하는 현상:

redis.exceptions.ConnectionError: Connection closed by server.

5.2 해결: 재시도 로직 추가

# domains/image/core/config.py
class Settings(BaseSettings):
    # Redis connection settings
    redis_health_check_interval: int = Field(30, ge=5, le=300)
    redis_retry_attempts: int = Field(3, ge=1, le=10)
    redis_retry_base_delay: float = Field(0.1, ge=0.01, le=5.0)
    redis_socket_timeout: int = Field(5, ge=1, le=30)
    redis_socket_connect_timeout: int = Field(5, ge=1, le=30)

# domains/image/core/redis.py
retry = Retry(
    backoff=ExponentialBackoff(base=settings.redis_retry_base_delay),
    retries=settings.redis_retry_attempts,
)

_redis_client = redis.from_url(
    settings.redis_url,
    decode_responses=True,
    health_check_interval=settings.redis_health_check_interval,
    retry=retry,
    retry_on_timeout=True,
    retry_on_error=[redis.ConnectionError, redis.TimeoutError, ConnectionResetError],
    socket_keepalive=True,
    socket_connect_timeout=settings.redis_socket_connect_timeout,
    socket_timeout=settings.redis_socket_timeout,
)

서비스 레벨 재시도:

# domains/image/services/image.py
async def _save_pending_upload(self, object_key: str, pending: PendingUpload) -> None:
    max_retries = self.settings.redis_retry_attempts
    base_delay = self.settings.redis_retry_base_delay

    for attempt in range(max_retries):
        try:
            await self._redis.setex(...)
            return
        except (RedisConnectionError, RedisTimeoutError, ConnectionResetError) as e:
            logger.warning("Redis setex failed, retrying", extra={...})
            if attempt < max_retries - 1:
                await asyncio.sleep(base_delay * (2**attempt))
    raise last_error

---

6. E2E 테스트 결과

6.1 테스트 환경

• API Endpoint: POST https://api.dev.growbin.app/api/v1/scan
• Image Upload: POST https://api.dev.growbin.app/api/v1/images/scan
• 테스트 횟수: 4회

6.2 결과

#	Image Upload	Scan Pipeline	character.match	reward.character
1	✅	✅	✅ 일렉 매칭	✅ Fanout 브로드캐스트
2	✅	✅	❌ (일반폐기물)	❌
3	✅	✅	❌ (일반폐기물)	❌
4	✅	✅	❌ (일반폐기물)	❌

6.3 검증 완료 항목

• Image API Redis 재시도 로직 정상 동작
• Scan API → scan_worker 파이프라인 (vision → rule → answer → reward)
• character.match 동기 응답 (10초 타임아웃 내 완료)
• reward.events Fanout → character.save_ownership + users.save_character
• 각 Worker DB 저장 (character.character_ownerships, users.user_characters)

---

7. API 명세 (프론트엔드 연동용)

7.1 Image Upload

POST /api/v1/images/scan
Authorization: Bearer <JWT>
Content-Type: application/json

{
  "filename": "photo.png",
  "content_type": "image/png"
}

Response:

{
  "key": "scan/abc123.png",
  "upload_url": "https://s3.ap-northeast-2.amazonaws.com/...",
  "cdn_url": "https://images.dev.growbin.app/scan/abc123.png",
  "expires_in": 900,
  "required_headers": {"Content-Type": "image/png"}
}

7.2 Scan Request

POST /api/v1/scan
Authorization: Bearer <JWT>
Content-Type: application/json

{
  "image_url": "https://images.dev.growbin.app/scan/abc123.png"
}

Response:

{
  "job_id": "d44e4c6e-6b15-49a9-8529-f79a37ce9b14",
  "stream_url": "/api/v1/scan/d44e4c6e.../events",
  "result_url": "/api/v1/scan/d44e4c6e.../result",
  "status": "queued"
}

7.3 SSE Events

GET /api/v1/scan/{job_id}/events
Authorization: Bearer <JWT>
Accept: text/event-stream

Events:

event: progress
data: {"step": "vision", "progress": 25, "message": "이미지 분석 중..."}

event: progress
data: {"step": "rule", "progress": 50, "message": "분류 규칙 검색 중..."}

event: progress
data: {"step": "answer", "progress": 75, "message": "답변 생성 중..."}

event: complete
data: {"step": "reward", "progress": 100, "result": {...}}

7.4 Final Result

GET /api/v1/scan/{job_id}/result
Authorization: Bearer <JWT>

Response:

{
  "classification": {
    "major_category": "전기전자제품",
    "middle_category": "소형가전",
    "minor_category": "무선이어폰 충전 케이스"
  },
  "disposal_steps": [...],
  "reward": {
    "character_id": "uuid",
    "character_name": "일렉",
    "character_code": "elec",
    "received": true
  }
}

---

8. 트러블슈팅 요약

Phase	문제	해결
1	PreconditionFailed x-message-ttl	no_declare=True
1	ImproperlyConfigured Queue 누락	task_queues 정의
2	Queue 바인딩이 celery(direct)	exchange="" 명시
2	Character cache not loaded	worker_ready signal 추가
2	POSTGRES_HOST 잘못된 서비스 이름	서비스 이름 수정
3	Celery exchange 파라미터 무시	kombu Producer 직접 사용
3	struct.error 직렬화 오류	serializer="json" 명시
4	character_code 컬럼 없음	Migration 수동 적용
4	gevent + asyncio 충돌	sync DB로 변경
5	Redis Connection closed by server	재시도 로직 + 설정 파라미터화

---

9. 관련 PR 목록

PR	제목
#344-348	Celery Queue 선언 충돌 해결
#349-352	Worker 설정 및 캐시 초기화
#353-356	Fanout Exchange 전환
#357-358	DB 마이그레이션 및 Worker 호환성
#360	Image API Redis 재시도 로직

---

10. 프론트엔드 연동 (FE)

작성일: 2026-01-09
관련 PR: #74-82

10.1 SSE 실시간 스캔 진행 상태

기존 동기 방식에서 SSE(Server-Sent Events) 기반 실시간 업데이트로 전환했습니다.

기존 방식:

// ❌ 동기 방식 - 전체 처리 완료까지 대기
const { data } = await api.post('/api/v1/scan/classify', { image_url });

SSE 방식:

// ✅ SSE 방식 - 단계별 실시간 업데이트
const { data } = await api.post('/api/v1/scan', { image_url });
// → { job_id, stream_url, result_url, status }

const eventSource = new EventSource(stream_url, { withCredentials: true });
eventSource.addEventListener('vision', (e) => setStep(1));
eventSource.addEventListener('rule', (e) => setStep(2));
eventSource.addEventListener('answer', (e) => setStep(3));
eventSource.addEventListener('done', (e) => fetchResult(job_id));

10.2 SSE 연결 구조

┌─────────────┐     POST /scan      ┌─────────────┐
│   Browser   │ ─────────────────▶  │   Scan API  │
└─────────────┘                     └─────────────┘
       │                                   │
       │  GET /scan/{job_id}/events        │ Redis Pub/Sub
       │  (EventSource)                    ▼
       │                            ┌─────────────┐
       └──────────────────────────▶ │ SSE Gateway │
                                    └─────────────┘
                                           │
                                    SSE Events:
                                    - vision (step 1)
                                    - rule (step 2)
                                    - answer (step 3)
                                    - done (complete)

10.3 useScanSSE Hook

SSE 연결 및 폴링 fallback을 처리하는 커스텀 훅을 구현했습니다.

// src/hooks/useScanSSE.ts
export const useScanSSE = (options?: UseScanSSEOptions) => {
  const [currentStep, setCurrentStep] = useState(0);
  const [isComplete, setIsComplete] = useState(false);
  const [result, setResult] = useState<ScanClassifyResponse | null>(null);

  const connect = useCallback((streamUrl: string, resultUrl: string) => {
    const eventSource = new EventSource(fullUrl, { withCredentials: true });

    // Named event 리스너 등록
    ['vision', 'rule', 'answer', 'reward', 'done'].forEach((stage) => {
      eventSource.addEventListener(stage, (event) => {
        const data = JSON.parse(event.data);
        console.log(`📨 SSE [${stage}] 이벤트:`, data);
        setCurrentStep(STAGE_TO_STEP[data.stage]);

        if (data.stage === 'done') {
          disconnect();
          fetchResult();
        }
      });
    });

    // SSE 실패 시 폴링으로 fallback
    eventSource.onerror = () => {
      console.warn('⚠️ SSE 연결 에러, 폴링으로 전환');
      disconnect();
      startPolling(jobId);
    };
  }, []);

  return { connect, disconnect, currentStep, isComplete, result };
};

10.4 SSE CORS 이슈 해결

문제:

Access to EventSource at 'https://api.dev.growbin.app/...' from origin
'https://frontend.dev.growbin.app' has been blocked by CORS policy

원인:

• allow_origins=["*"]와 allow_credentials=True 조합 불가 (브라우저 보안 정책)

해결:

# domains/sse-gateway/main.py
ALLOWED_ORIGINS = [
    "https://frontend1.dev.growbin.app",
    "https://frontend2.dev.growbin.app",
    "https://frontend.dev.growbin.app",
    "http://localhost:5173",
]

app.add_middleware(
    CORSMiddleware,
    allow_origins=ALLOWED_ORIGINS,  # 명시적 origin 목록
    allow_credentials=True,
    allow_methods=["GET", "OPTIONS"],
    allow_headers=["*"],
)

10.5 캐릭터 소유권 Eventual Consistency 처리

백엔드에서 캐릭터 소유권이 비동기로 저장되므로, 프론트엔드에서 낙관적 업데이트(Optimistic Update)를 구현했습니다.

문제:

1. 스캔 완료 → reward.events Fanout → DB 저장 (비동기)
2. 프론트엔드가 캐릭터 목록 조회 시 아직 저장 안 됨
3. 축하 효과 후 컬렉션에서 캐릭터 미표시

해결: localStorage 기반 Optimistic Update

// src/util/CharacterCache.ts
const OWNED_CHARACTERS_KEY = 'owned_characters';

export const getOwnedCharacters = (): string[] => {
  return JSON.parse(localStorage.getItem(OWNED_CHARACTERS_KEY) || '[]');
};

export const setOwnedCharacters = (names: string[]) => {
  localStorage.setItem(OWNED_CHARACTERS_KEY, JSON.stringify(names));
};

export const addOwnedCharacter = (name: string) => {
  const list = getOwnedCharacters();
  if (!list.includes(name)) {
    list.push(name);
    setOwnedCharacters(list);
  }
};

export const isNewCharacter = (name: string): boolean => {
  return !getOwnedCharacters().includes(name);
};

스캔 결과 페이지:

// src/pages/Camera/Answer.tsx
useEffect(() => {
  if (reward?.name && isNewCharacter(reward.name)) {
    setShowCelebration(true);
    addOwnedCharacter(reward.name);  // Optimistic Update
  }
}, [reward?.name]);

캐릭터 컬렉션:

// src/pages/Home/CharacterCollection.tsx
useEffect(() => {
  const getAcquiredCharacter = async () => {
    const { data } = await api.get('/api/v1/users/me/characters');
    const names = data.map((item) => item.name);
    setAcquiredList(names);
    setOwnedCharacters(names);  // 서버와 동기화
  };
  getAcquiredCharacter();
}, []);

10.6 네비게이션 버그 수정

문제:

• 스캔 완료 페이지 X 버튼 클릭 시 로그인 페이지로 이동

원인:

// ❌ HashRouter에서 잘못된 경로
onClick={() => window.location.replace('/home')}
// → 서버에 /home 요청 → 404 또는 초기화 → 로그인 페이지

해결:

// ✅ React Router 사용
onClick={() => navigate('/home', { replace: true })}

10.7 FE 관련 PR 목록

PR	제목	상태
#74	feat: 캐릭터 소유권 localStorage 캐시 구현	✅ Merged
#75-78	feat: SSE 이벤트 리스닝 및 폴링 fallback	✅ Merged
#79-80	feat: SSE 이벤트 수신 상세 로그 추가	✅ Merged
#81-82	fix: 스캔 완료 페이지 X 버튼 네비게이션 수정	✅ Merged



---

참고 자료

• RabbitMQ Exchange Types
• Celery Task Routing
• kombu Producer API

GitHub

• https://github.com/eco2-team/backend/tree/develop

GitHub - eco2-team/backend: 🌱 이코에코(Eco²) BE



Service

• https://frontend.dev.growbin.app

이코에코
