ADR: Checkpointer PostgresSaver를 Redis Primary + PostgreSQL Async Sync로 전환

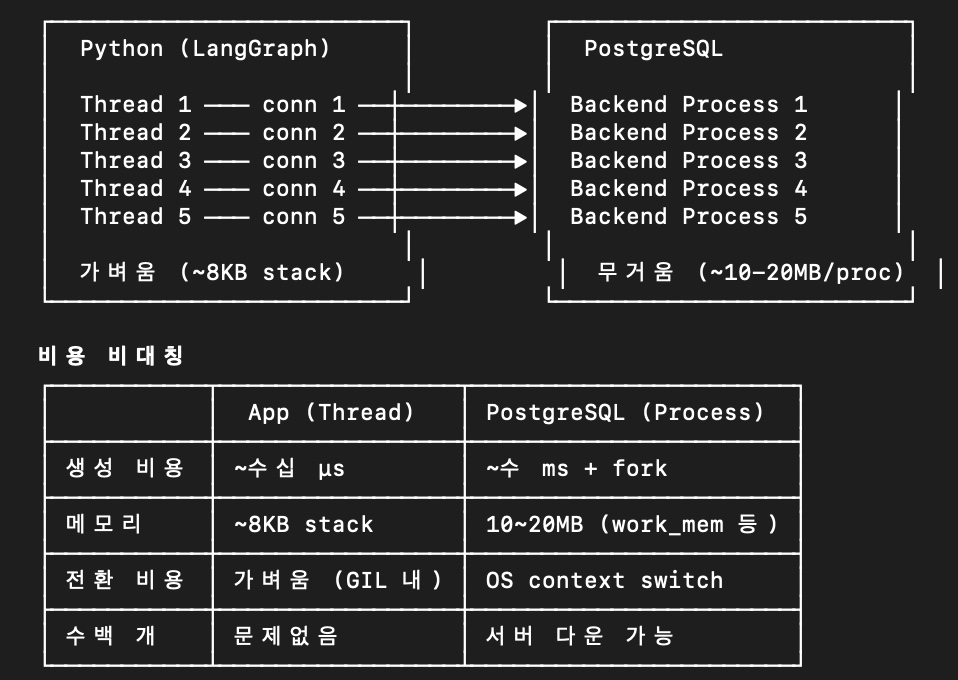

이코에코 에이전트의 경우 8개의 subagent를 Send API로 병렬 실행. 요청당 userspace thread 8개가 Checkpointe(state) 저장 시도

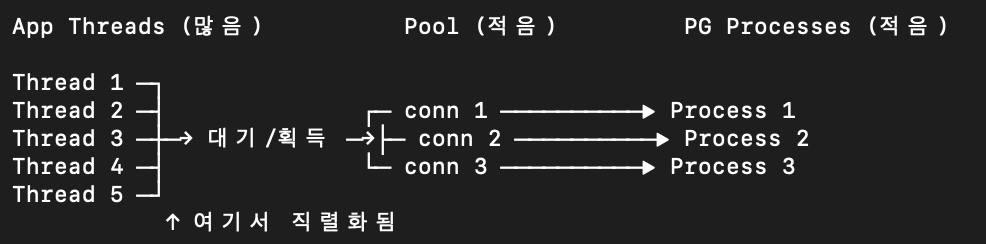

PG의 경우, Thread:Process를 1:1 매칭하지 않고 Connection Pool로 직렬화해서 1:N 매칭. 그럼에도 인스턴스의 vCPU 코어가 작아 PoolSize를 초과.

Status: Accepted
Date: 2026-01-24
Deciders: mango
Scope: apps/chat_worker checkpointing 아키텍처

---

1. 문제 발생

증상

프로덕션에서 psycopg_pool.PoolTimeout 에러가 간헐적으로 발생하는 것이 관측됐습니다.
적은 요청량에도 postgres max_connection_pool이 빠르게 소진됐습니다.

psycopg_pool.PoolTimeout: couldn't get a connection after 30.0 sec

영향

• LangGraph ainvoke() 실패 → 사용자 응답 불가
• Retry 시에도 pool 포화 상태 지속 → 연쇄 실패
• Worker pod restart까지 복구 불가

---

2. 원인 분석

2.1 직접 원인: Pool 포화

chat_worker (Taskiq)
  └─ --workers 4 --max-async-tasks 10
       └─ 각 task마다 LangGraph ainvoke()
            └─ 노드 5~7개 병렬 실행
                 └─ 각 노드 후 AsyncPostgresSaver.aput() → pool.getconn()

• 1개 task = 5~7회 pool connection acquire
• max_async_tasks=10 → 동시 50~70회 connection 요청
• pool_max_size ≤ max_async_tasks → 포화 불가피

2.2 근본 원인

Worker가 PostgreSQL에 직접 접근하는 구조가 문제입니다.

Worker Process (×4/pod, ×4 pods = 16 processes)
  └─ 각 process가 독립 connection pool 보유
       └─ max_size=12 → 총 192 connections
            └─ + persistence_consumer + chat-api + admin
                 └─ max_connections=300에 근접

Pool 튜닝으로 완화할 수 있지만, pod 스케일링(KEDA) 시 connection 폭발 재발 가능합니다.

2.3 설계 결함 5가지

#	결함	설명
1	Cache-Aside가 no-op	CachedPostgresSaver가 Redis에 {"cached": True} 메타데이터만 저장. 실제 checkpoint blob은 항상 PostgreSQL에서 읽기/쓰기
2	Legacy state 필드	ChatState에 미사용 필드 8개 → checkpoint blob 비대화 → 직렬화/역직렬화 시간 증가
3	setup() 미호출	AsyncPostgresSaver.setup() 대신 수동 SQL로 테이블 생성 → v2 내부 초기화 누락
4	Graph 매 요청 compile	create_chat_graph()가 매 요청마다 호출 → 불필요한 컴파일 오버헤드
5	Pool 설정 부적절	min_size=10, max_size=100, max_lifetime 고정 → thundering herd + 과다 연결



---

3. 해결 방안 도출

3.1 검토한 선택지

A. Pool 튜닝만	코드 변경 최소	스케일링 시 재발, 근본 해결 아님
B. PgBouncer 도입	Worker 코드 무변경	추가 인프라, 운영 복잡도
C. Redis Primary + PG Sync	Worker에서 PG 제거, 스케일링 안전	구현 필요, sync lag 존재
D. Redis Only	가장 단순	장기 세션 불가 (TTL), 재시작 시 유실

3.2 결정: C. Redis Primary + PostgreSQL Async Sync

[AS-IS]
Worker → AsyncPostgresSaver → psycopg_pool → PostgreSQL
         (매 노드 후 직접 write, pool 압박)

[TO-BE]
Worker → RedisCheckpointer → Redis (1ms 이하, pool 불필요)
                                 │
                                 └─ checkpoint_syncer (별도 프로세스)
                                      └─ AsyncPostgresSaver → PostgreSQL
                                           (단일 프로세스, 단일 pool)

3.3 기존 L1+L2(Cache-Aside)와의 차이

Write path	Worker → PostgreSQL (+ Redis 메타)	Worker → Redis only
Read path	Redis miss → PostgreSQL	Redis only (hot data)
Worker의 PG pool	필요 (포화 원인)	불필요 (완전 제거)
동기화	동기 write-through	비동기 (consumer가 처리)
PG 장애 영향	Worker 블로킹	Sync 지연만, Worker 정상
구현 상태	no-op (메타데이터만 캐시)	실제 checkpoint blob 저장
aput_writes 호환	시그니처 불일치	langgraph 네이티브 API 사용


핵심 차이: 기존은 "PostgreSQL이 primary, Redis가 cache" → 신규는 "Redis가 primary, PostgreSQL이 archive"

---

4. 아키텍처

4.1 전체 흐름

┌──────────────────────────────────────────────────────────┐
│  chat_worker (Taskiq: 4 workers × 10 async tasks)        │
│                                                          │
│  graph.ainvoke(state, config={"thread_id": session_id})  │
│    ├─ intent_node → checkpoint                           │
│    ├─ rag_node → checkpoint                              │
│    ├─ answer_node → checkpoint                           │
│    └─ 각 checkpoint = Redis HSET                         │
│                                                          │
│  RedisCheckpointer (langgraph-checkpoint-redis)          │
│    └─ Redis: chat:checkpoint:{thread_id}                 │
└──────────────────────────────┬───────────────────────────┘
                               │ (데이터는 Redis에 존재)
                               │
┌──────────────────────────────v───────────────────────────┐
│  chat-checkpoint-syncer (별도 Deployment, 1 replica)      │
│                                                          │
│  주기적 or 이벤트 기반:                                    │
│    1. Redis에서 최신 checkpoint 읽기                       │
│    2. PostgreSQL에 upsert (langraph_checkpoints 테이블)   │
│    3. 성공 시 Redis에 sync 완료 마킹                       │
│                                                          │
│  AsyncPostgresSaver (psycopg_pool)                       │
│    └─ 단일 프로세스, pool_max_size=5 (충분)               │
└──────────────────────────────────────────────────────────┘

4.2 장애 시나리오

Redis 일시 장애	Worker checkpoint 실패 → task retry	Redis 복구 후 자동 정상화
Redis 데이터 유실	미sync 분 checkpoint 유실	PostgreSQL에서 마지막 sync 시점 복원
PostgreSQL 장애	Sync 지연, Worker는 정상	PG 복구 후 syncer가 밀린 분 처리
Syncer 장애	Sync 지연, Worker/사용자 영향 없음	Syncer 재시작 후 밀린 분 처리

4.3 Read-Through with LRU Promotion (Cold Start 해결)

문제: PG saver가 write-only backup이 되는 구조

Redis Primary 아키텍처에서 syncer가 Redis→PG로 동기화하지만,
Worker가 PG를 읽지 않으면 PG는 write-only backup에 불과합니다.

Write path: Worker → Redis → (syncer) → PG  ✓ 구현됨
Read path:  Worker → Redis (miss) → ???     ✗ 읽기 경로 부재


Redis TTL(24h) 만료 후 재접속한 사용자의 checkpoint는 PG에 존재하지만 Worker가 읽을 수 없어 multi-turn 컨텍스트 유실됩니다.

해결: Read-Through Checkpointer + Temporal Locality

Temporal Locality (시간적 지역성) 개념

Temporal Locality는 한번 참조된 데이터는 가까운 미래에 다시 참조될 가능성이 높다는 개념입니다.
컴퓨터 과학에서 참조 지역성(Locality of Reference) 은 프로그램이 메모리를 접근하는 패턴에서 관찰되는 통계적 규칙성입니다.

CPU 캐시(L1/L2/L3)가 이 원리에 기반하여 설계됨:

• 메인 메모리에서 읽은 데이터를 빠른 캐시에 적재 (promote)
• 이후 동일 데이터 접근 시 느린 메모리 대신 빠른 캐시에서 서빙
• 캐시 공간이 부족하면 오래된 데이터부터 제거 (LRU eviction)

Multi-turn 대화에서의 Temporal Locality:
챗봇 사용자의 행동 패턴은 temporal locality가 매우 강합니다.

1. 사용자가 세션을 시작하면 수분~수시간 동안 같은 thread_id로 연속 요청
2. 한번 참조된 checkpoint는 세션 종료까지 반복 참조됨
3. 세션 종료 후 24시간 이내 재접속 확률 높음 (TTL 내 유지)

따라서 Redis miss(cold start) 시 PG에서 읽은 checkpoint를 Redis에 즉시 적재하면, 이후 연속 요청은 Redis에서 서빙 가능합니다.

Inline Promote vs Batch Promote

Promote를 배치로 모아서 처리하는 방안도 검토했으나, 적합하지 않음:

[Batch Promote — 부적합]
Request 1: Redis miss → PG read → promote 큐에 적재 → 반환
Request 2 (500ms 후): Redis miss → PG read 재발생 ← promote 미완료
Request 3 (1s 후):    Redis miss → PG read 재발생
  ...
Batch job (5초 후): 큐 소비 → Redis write
Request N: Redis hit

[Inline Promote — 채택]
Request 1: Redis miss → PG read → Redis write (+1-2ms) → 반환
Request 2 (500ms 후): Redis hit → 즉시 반환

2번째 요청	PG hit 재발생 (promote 미완료)	Redis hit (이미 promote됨)
Cold start PG 접근	N회 (batch 전까지 매 요청)	1회 (첫 miss만)
추가 latency	0 (비동기)	~1-2ms (Redis SET, 무시 가능)
Temporal locality 활용	✗ (지연으로 locality 이점 상실)	✓ (즉시 hot path 복원)


Multi-turn 대화의 요청 간격(수백ms~수초)이 batch interval(수초)보다 짧으므로, batch promote는 temporal locality의 이점을 활용하지 못합니다. Inline promote의 1-2ms 추가 비용은 PG read(10-50ms) 절약 대비 무시 가능합니다.

Write path(Redis→PG)는 batch 적합 — 실시간 결과를 기다리는 소비자가 없으므로 적용 가능합니다.
Read path(PG→Redis promote)는 inline 필수 — 바로 다음 요청이 이 데이터를 참조합니다.

적용

Redis TTL 만료 후 재접속한 사용자는:

1. 첫 요청에서 PG 읽기 발생 (cold start, ~10-50ms 추가 지연)
2. Redis에 inline promote (write-back, +1-2ms)
3. 이후 동일 세션의 연속 요청은 Redis에서 직접 서빙 (~1ms)

한번 참조된 세션은 TTL(24h) 동안 Redis에 유지되므로, 연속 대화 패턴에서는 PG 접근이 첫 1회로 제한됩니다.

아키텍처

graph.ainvoke() → ReadThroughCheckpointer
                    │
                    ├─ aget_tuple()
                    │    ├─ Redis hit → 즉시 반환 (hot path, ~1ms)
                    │    └─ Redis miss
                    │         ├─ PG read (cold start, ~10-50ms)
                    │         ├─ Redis write-back (promote, LRU)
                    │         └─ 반환
                    │
                    ├─ aput() → SyncableRedisSaver
                    │    ├─ Redis write
                    │    └─ LPUSH sync queue (syncer가 PG 동기화)
                    │
                    └─ alist() → Redis first, PG fallback

Worker의 PG Pool 설정 (Read-Only)

설정	값	근거
pool_max_size	2	Cold start만 사용. 대부분 Redis hit
pool_min_size	1	최소 1개 warm connection 유지
timeout	30s	Cold start는 드문 이벤트, 여유 있게
max_lifetime	300s + jitter	연결 갱신, thundering herd 방지

총 PG 연결 수 (After):

Worker (read-through): 4 pods × 2 pool = 8 connections
Syncer (write):        1 pod × 5 pool = 5 connections
persistence_consumer:  ~5
chat-api:              ~5
admin:                 ~10
= ~33 / 300 max_connections (기존 212에서 84% 감소)

LRU와의 유사점/차이점

Eviction	LRU 순서 (가장 오래된 것 제거)	TTL 기반 (24h 후 만료)
Miss penalty	L2 접근 (~10ns)	PG 접근 (~10-50ms)
Write-back	Dirty bit → lower level	Promote → Redis SET + TTL
Locality 가정	Temporal + Spatial	Temporal (최근 참조 세션 재참조)
적합 패턴	Loop, sequential access	Multi-turn 대화 (연속 요청)

Multi-turn 대화의 강한 Temporal Locality

• 사용자가 세션 재개 → 이후 수분~수시간 동안 같은 thread_id로 연속 요청
• 첫 1회 PG 접근 후 TTL(24h) 동안 Redis에서 서빙 → hit rate ≈ 99%+

4.4 데이터 정합성 보장

• Redis TTL: checkpoint에 TTL 설정 (기본 24h). 장기 미접속 세션은 자연 만료
• Sync lag: syncer가 5초 이내에 PostgreSQL 반영하도록 구성
• Cold start: Redis miss → PostgreSQL read → Redis promote (ReadThroughCheckpointer)
• Consistency: 같은 thread_id의 checkpoint는 monotonic version → 순서 보장
• Promote 실패: PG 결과는 그대로 반환 (graceful degradation, Redis 적재만 실패)

---

5. 구현부 위치 선정

5.1 근거

checkpoint_syncer는 langgraph-checkpoint-postgres와 psycopg_pool에 의존합니다.
이 패키지들은 chat_worker 이미지에만 존재합니다.

Consumer	쓰는 테이블	도메인 모델 소속	Docker 이미지
persistence_consumer	chat_message	apps/chat/	chat-api
checkpoint_syncer	checkpoint_writes	apps/chat_worker/	chat-worker

5.2 파일 구조

apps/chat_worker/
├── main.py                          # Taskiq worker (기존)
├── checkpoint_syncer.py             # ← 새 entrypoint (Redis→PG sync)
├── setup/
│   ├── config.py                    # Read-Through + Syncer 설정
│   └── dependencies.py             # ReadThroughCheckpointer 조립
└── infrastructure/
    └── orchestration/
        └── langgraph/
            ├── checkpointer.py      # 팩토리: Redis, ReadThrough, PG, Memory
            └── sync/
                ├── __init__.py
                ├── syncable_redis_saver.py      # Redis + sync queue (Worker write)
                ├── read_through_checkpointer.py # Redis→PG fallback→Redis promote
                └── checkpoint_sync_service.py   # BRPOP→PG write (Syncer)

5.3 Kubernetes 배포

workloads/domains/chat-worker/base/
├── deployment.yaml                          # 기존 worker
├── deployment-checkpoint-syncer.yaml        # ← 새 Deployment
├── configmap.yaml                           # SYNCER_* 환경변수 추가
└── kustomization.yaml                       # resource 추가

---

6. 상세 구현 스펙

6.1 Worker 측: ReadThroughCheckpointer (Redis + PG Cold Start)

변경 파일: setup/dependencies.py

async def get_checkpointer():
    """ReadThroughCheckpointer (Redis Primary + PG Cold Start Fallback)."""
    if settings.checkpoint_read_postgres_url:
        # Read-Through: Redis + PG cold start fallback
        _checkpointer = await create_read_through_checkpointer(
            redis_url=settings.redis_url,
            postgres_url=settings.checkpoint_read_postgres_url,
            ttl_minutes=settings.checkpoint_ttl_minutes,
            pg_pool_min_size=settings.checkpoint_read_pg_pool_min,
            pg_pool_max_size=settings.checkpoint_read_pg_pool_max,
        )
    else:
        # Redis-only (PG fallback 비활성화)
        _checkpointer = await create_redis_checkpointer(...)

새 파일: sync/read_through_checkpointer.py

class ReadThroughCheckpointer:
    """Redis Primary + PostgreSQL Read-Through (LRU Promotion)."""

    async def aget_tuple(self, config):
        result = await self._redis_saver.aget_tuple(config)
        if result is not None:
            return result  # Redis hit (hot path)

        # Redis miss → PG fallback → promote to Redis
        pg_result = await self._pg_saver.aget_tuple(config)
        if pg_result:
            await self._redis_saver.aput(...)  # LRU write-back
        return pg_result

ConfigMap 변경:

# Worker Read-Through (cold start PG fallback)
CHAT_WORKER_CHECKPOINT_READ_POSTGRES_URL: postgresql+asyncpg://...
CHAT_WORKER_CHECKPOINT_READ_PG_POOL_MIN: '1'
CHAT_WORKER_CHECKPOINT_READ_PG_POOL_MAX: '2'

# Redis URL은 기존 유지 (primary checkpointer)
CHAT_WORKER_REDIS_URL: redis://...

6.2 Syncer: checkpoint_syncer.py

"""Chat Checkpoint Syncer.

Redis의 LangGraph checkpoint를 PostgreSQL로 비동기 동기화.
chat_worker 이미지의 별도 entrypoint로 실행.

실행: python -m chat_worker.checkpoint_syncer
"""

import asyncio
import signal
import logging

from chat_worker.setup.config import get_settings
from chat_worker.infrastructure.orchestration.langgraph.sync import (
    CheckpointSyncService,
)

logger = logging.getLogger(__name__)


async def main():
    settings = get_settings()
    service = await CheckpointSyncService.create(
        redis_url=settings.redis_url,
        postgres_url=settings.syncer_postgres_url,
        pg_pool_min_size=settings.syncer_pg_pool_min_size,
        pg_pool_max_size=settings.syncer_pg_pool_max_size,
        sync_interval=settings.syncer_interval,
        batch_size=settings.syncer_batch_size,
    )

    loop = asyncio.get_event_loop()
    stop_event = asyncio.Event()

    for sig in (signal.SIGTERM, signal.SIGINT):
        loop.add_signal_handler(sig, stop_event.set)

    logger.info("Checkpoint syncer started")
    try:
        await service.run(stop_event)
    finally:
        await service.close()
        logger.info("Checkpoint syncer stopped")


if __name__ == "__main__":
    asyncio.run(main())

6.3 Sync Service

"""CheckpointSyncService.

Redis → PostgreSQL 동기화 루프.

전략:
1. Redis SCAN으로 checkpoint 키 탐색
2. 각 키의 version을 PostgreSQL 최신 version과 비교
3. 신규/업데이트분만 PostgreSQL에 upsert
4. 성공 시 Redis에 sync marker 기록
"""

class CheckpointSyncService:
    def __init__(self, redis, pg_saver, sync_interval, batch_size):
        self._redis = redis
        self._pg_saver = pg_saver
        self._sync_interval = sync_interval  # 초 (기본 5)
        self._batch_size = batch_size  # 기본 50

    @classmethod
    async def create(cls, redis_url, postgres_url, ...):
        redis = Redis.from_url(redis_url)
        pg_saver = await create_pg_saver(postgres_url, pool_min_size, pool_max_size)
        return cls(redis, pg_saver, sync_interval, batch_size)

    async def run(self, stop_event: asyncio.Event):
        while not stop_event.is_set():
            try:
                synced = await self._sync_batch()
                if synced > 0:
                    logger.info("Synced %d checkpoints", synced)
            except Exception:
                logger.exception("Sync error, retrying")
            await asyncio.sleep(self._sync_interval)

    async def _sync_batch(self) -> int:
        """한 배치 동기화."""
        # 1. Redis에서 미sync checkpoint 키 조회
        keys = await self._get_unsynced_keys(limit=self._batch_size)
        if not keys:
            return 0

        synced = 0
        for key in keys:
            # 2. Redis에서 checkpoint 데이터 읽기
            checkpoint_data = await self._read_checkpoint(key)
            if not checkpoint_data:
                continue

            # 3. PostgreSQL에 upsert
            await self._pg_saver.aput(
                config=checkpoint_data["config"],
                checkpoint=checkpoint_data["checkpoint"],
                metadata=checkpoint_data["metadata"],
                new_versions=checkpoint_data.get("new_versions"),
            )

            # 4. Sync 완료 마킹
            await self._mark_synced(key)
            synced += 1

        return synced

    async def close(self):
        await self._redis.close()
        # pg_saver pool close

6.4 Config 추가

파일: setup/config.py

# Checkpoint Redis TTL
checkpoint_ttl_minutes: int = 1440  # 24시간

# Read-Through (Worker용, Cold Start Fallback)
# None이면 Redis-only (PG fallback 비활성화)
checkpoint_read_postgres_url: str | None = None
checkpoint_read_pg_pool_min: int = 1   # cold start만 사용
checkpoint_read_pg_pool_max: int = 2   # cold start만 사용

# Checkpoint Syncer (별도 프로세스용)
syncer_postgres_url: str | None = None
syncer_pg_pool_min_size: int = 1
syncer_pg_pool_max_size: int = 5
syncer_interval: float = 5.0       # sync 주기 (초)
syncer_batch_size: int = 50         # 배치당 최대 checkpoint 수

6.5 Deployment

# workloads/domains/chat-worker/base/deployment-checkpoint-syncer.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: chat-checkpoint-syncer
  labels:
    app: chat-worker
    tier: syncer
spec:
  replicas: 1
  selector:
    matchLabels:
      app: chat-checkpoint-syncer
  template:
    metadata:
      labels:
        app: chat-checkpoint-syncer
        tier: syncer
    spec:
      containers:
      - name: checkpoint-syncer
        image: docker.io/mng990/eco2:chat-worker-dev-latest
        command: [python, -m, chat_worker.checkpoint_syncer]
        envFrom:
        - configMapRef:
            name: chat-worker-config
        - secretRef:
            name: chat-worker-secret
        resources:
          requests: { memory: 256Mi, cpu: 100m }
          limits:   { memory: 512Mi, cpu: 250m }
        livenessProbe:
          exec:
            command: [/bin/sh, -c, "cat /proc/1/cmdline | grep -q checkpoint_syncer || exit 1"]
          periodSeconds: 30
      nodeSelector:
        domain: worker-ai
      tolerations:
      - key: domain
        value: worker-ai
        effect: NoSchedule

6.6 Pool 사이즈 비교 (Before/After)

Before (Worker 직접 접근):

4 pods × 4 workers × 12 pool = 192 connections
+ persistence_consumer (~5)
+ chat-api (~5)
+ admin (~10)
= ~212 / 300 max_connections

After (Read-Through + Syncer):

4 pods × 2 pool (read-through, cold start only) = 8 connections
1 syncer × 5 pool (write) = 5 connections
+ persistence_consumer (~5)
+ chat-api (~5)
+ admin (~10)
= ~33 / 300 max_connections

84% 감소. Worker의 PG pool은 cold start(Redis TTL 만료 세션)에만 사용되므로 실질 활성 연결은 0~2개.
KEDA 스케일링으로 pods가 10개로 늘어도: 10×2+5+20 = 45 connections (안전).

---

7. 마이그레이션 전략

7.1 단계적 전환

1. Phase 1: Redis checkpointer 구현 + syncer 구현 (이 ADR)
2. Phase 2: Worker에서 PostgreSQL pool 제거, Redis checkpointer 활성화
3. Phase 3: 기존 PostgreSQL checkpoint 데이터 → Redis로 warm-up (cold start 방지)
4. Phase 4: 모니터링 안정화 확인 후 CachedPostgresSaver 코드 완전 삭제

7.2 Rollback 계획

• Worker의 checkpointer를 AsyncPostgresSaver로 즉시 원복 가능
• Redis와 PostgreSQL 양쪽에 checkpoint가 존재하므로 데이터 유실 없음
• ConfigMap에서 CHAT_WORKER_POSTGRES_URL 복원 + image rollback

---

8. 모니터링

8.1 Syncer 메트릭

메트릭	설명	Alert 조건
checkpoint_sync_lag_seconds	Redis 마지막 write ~ PG sync 완료	> 30s
checkpoint_sync_batch_size	배치당 처리 건수	batch_size 근접 시 부하 경고
checkpoint_sync_errors_total	동기화 실패 카운터	> 0/5min
checkpoint_redis_keys_unsynced	미sync 키 수	> 100 (축적 경고)

8.2 PostgreSQL 연결 모니터링

SELECT count(*) FROM pg_stat_activity
WHERE application_name = 'checkpoint-syncer';
-- 예상: 1~5 (pool_max_size)

---

9. 의존성

9.1 추가 패키지

langgraph-checkpoint-redis>=0.3.0   # 이미 requirements.txt에 존재

9.2 Redis 용량

• Checkpoint blob 크기: 210KB/thread (messages 수에 비례)
• 동시 활성 세션: ~1,000개 가정
• Redis 메모리: ~10MB 추가 (무시 가능)
• TTL 24h: 미접속 세션 자동 정리

---

10. 참고

• langgraph-checkpoint-redis 문서
• psycopg_pool PoolTimeout 분석
• Redis persistence (AOF/RDB)
