이코에코(Eco²) Observability #4: 분산 트레이싱 통합

개요

마이크로서비스 환경에서 하나의 요청이 여러 서비스를 거치며 처리됩니다. 이 글에서는 Kiali, Jaeger, OpenTelemetry를 활용하여 서비스 간 호출 관계를 시각화하고, E2E 트랜잭션을 추적하는 방법을 다룹니다.

2025-12-18 업데이트: Istio Sidecar와 App OTEL SDK 간 트레이스 연결 완료. B3 Propagator를 통해 동일 traceID로 전체 요청 흐름 추적 가능.

---

목표

1. 서비스 토폴로지 시각화: Kiali로 서비스 간 관계 파악
2. 분산 트레이싱: Jaeger로 요청 흐름 추적
3. 자동 계측: OpenTelemetry로 코드 수정 없이 트레이싱
4. 외부 서비스 시각화: OAuth, OpenAI, AWS 등 외부 의존성 표시
5. E2E 트레이스 연결: Istio Sidecar ↔ App OTEL SDK 트레이스 통합

---

아키텍처

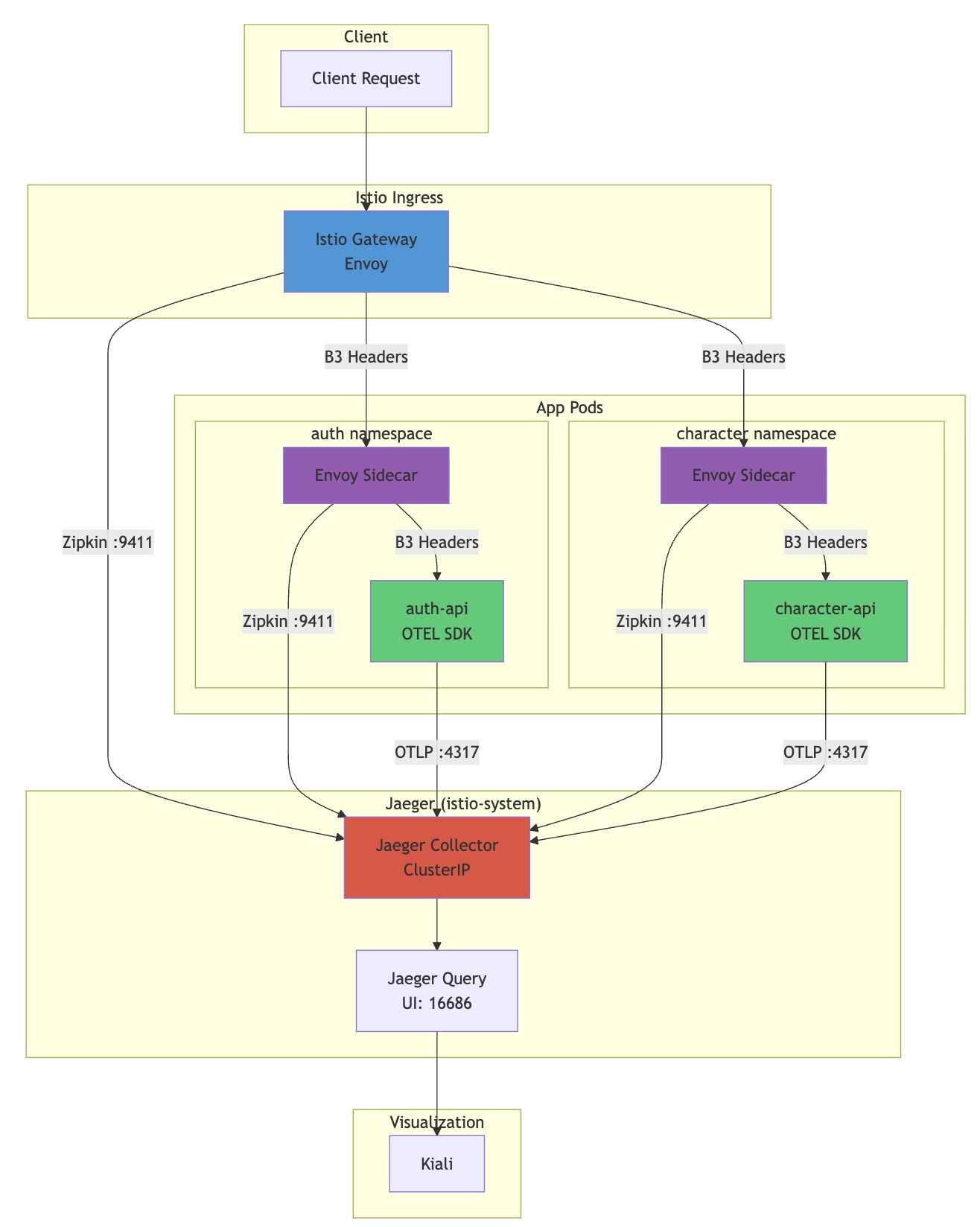

전체 트레이싱 파이프라인

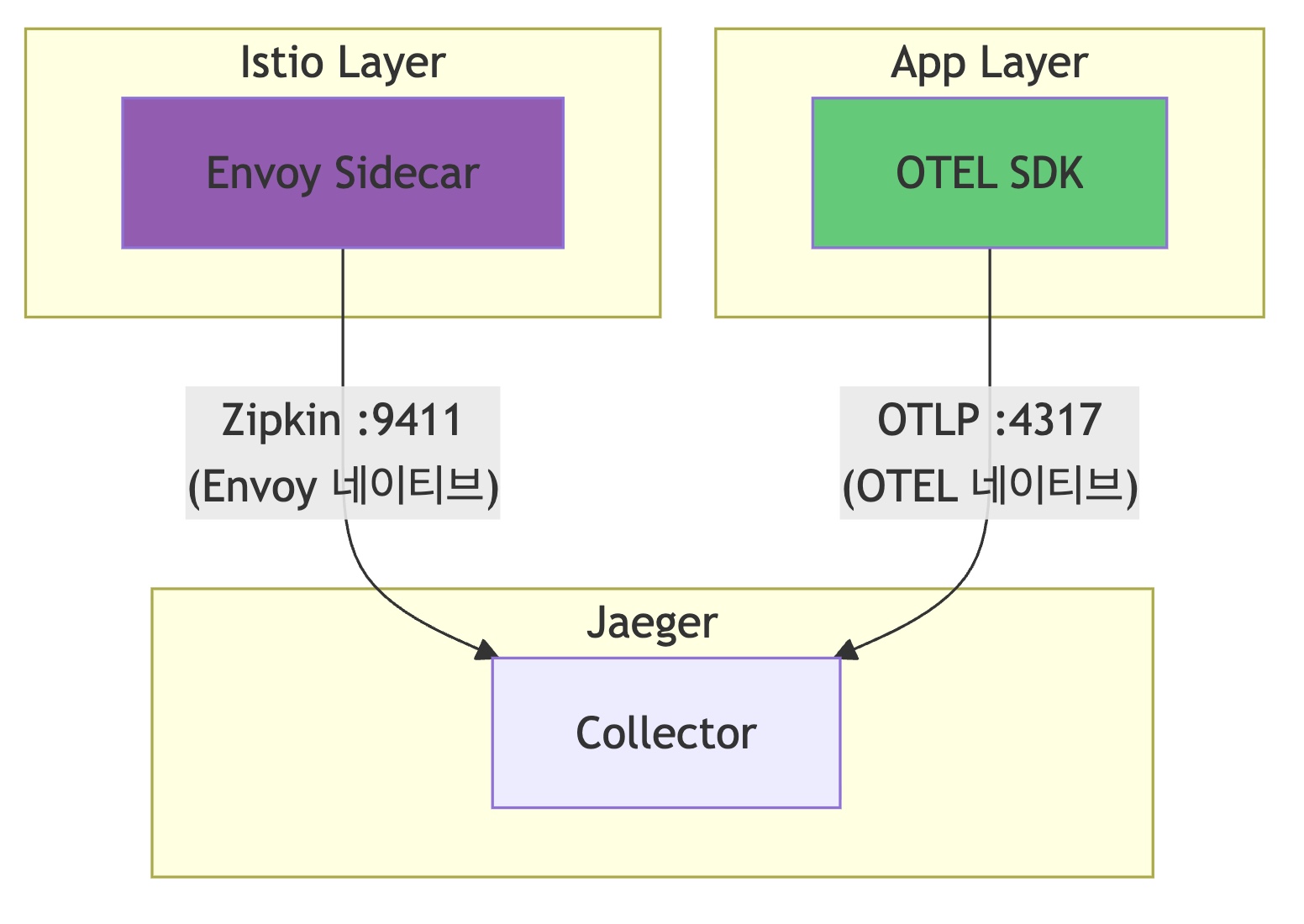

프로토콜별 트래픽 흐름

소스	대상	프로토콜	포트	용도
Istio Sidecar	Jaeger	Zipkin	9411	Envoy 트레이스 전송
App OTEL SDK	Jaeger	OTLP gRPC	4317	앱 트레이스 전송
Sidecar → App	-	B3 Headers	-	Trace Context 전파

---

핵심 아키텍처 결정

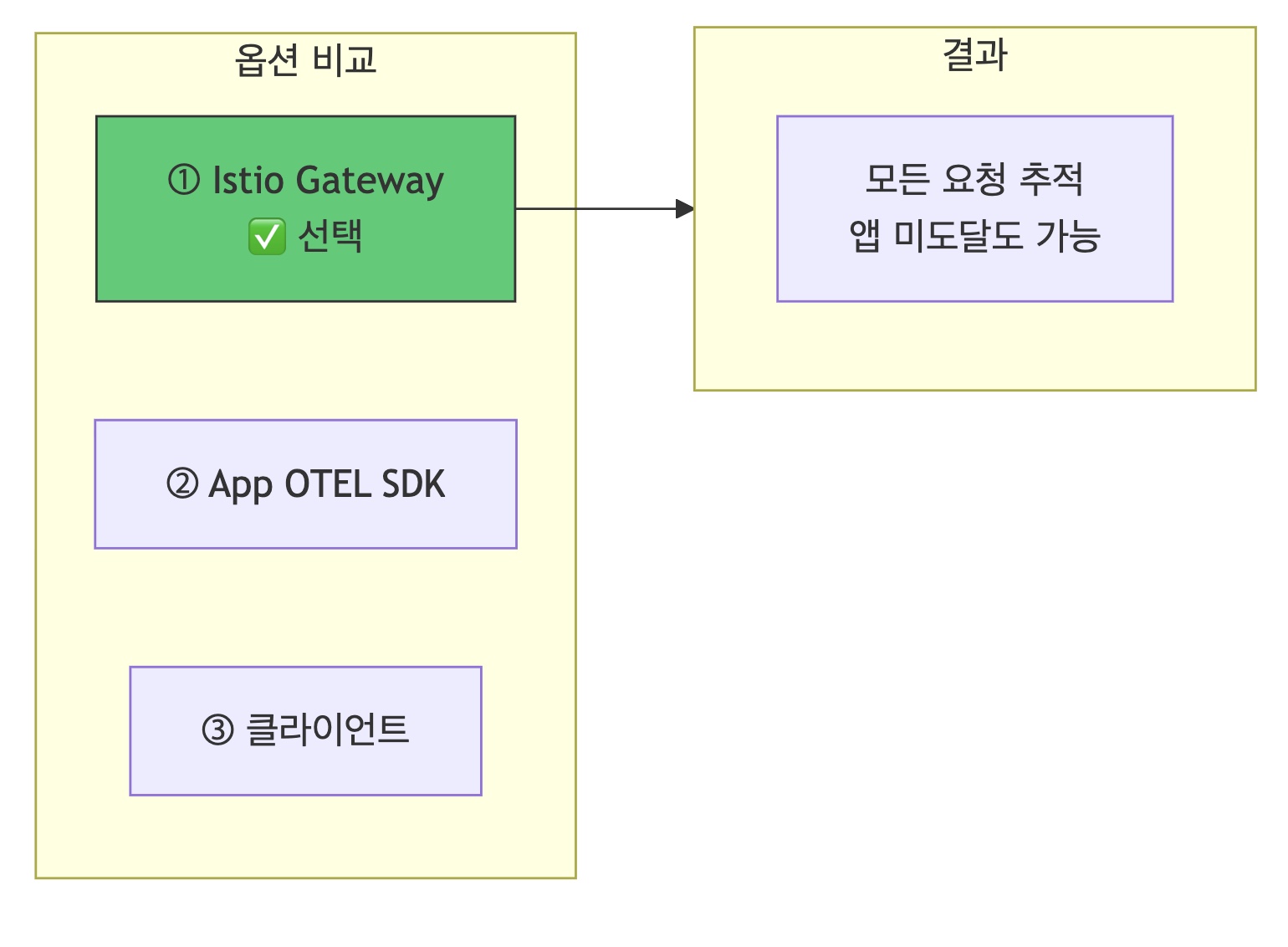

결정 1: Trace Source of Truth = Istio Ingress Gateway

결정 배경:

옵션	장점	단점
① Istio (선택)	모든 요청 추적, 앱 미도달도 가능	Istio 의존성
② App OTEL SDK	앱 로직 세밀 추적	인프라 레벨 blind spot
③ 클라이언트	E2E 완전 추적	클라이언트 통제 필요



선택 이유

1. 100% 샘플링으로 모든 요청 추적 - dev 환경에서 디버깅 용이
2. ext-authz 거부, 404 등 앱 미도달 요청도 추적 가능 - 인프라 레벨 문제 파악
3. B3 헤더 전파로 앱 OTEL SDK와 자연스럽게 연결 - 추가 설정 최소화

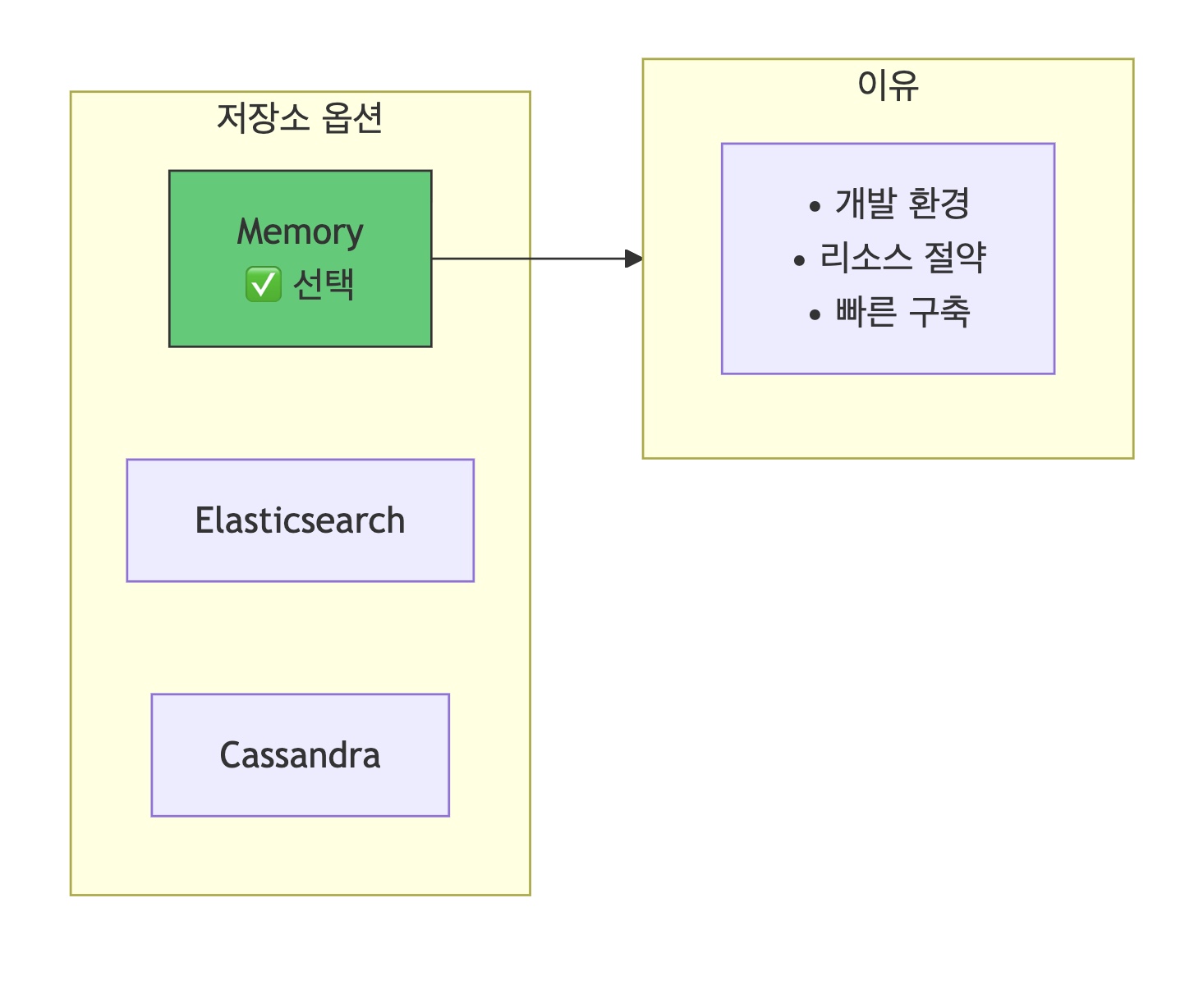

결정 2: Jaeger All-in-One (메모리 저장소)

선택 이유

1. 개발 환경 - 트레이스 영구 보존 불필요
2. 리소스 절약 - ES 추가 배포 없이 512MB로 운영
3. 빠른 구축 - Helm All-in-One으로 5분 내 배포

결정 3: 듀얼 프로토콜 (Zipkin + OTLP)

왜 두 프로토콜인가?

• Zipkin (9411): Envoy/Istio가 네이티브로 지원, 설정 변경 없이 사용
• OTLP (4317): OpenTelemetry SDK 표준, 더 풍부한 메타데이터

결정 4: B3 Propagator로 Trace Context 연결

문제: Istio Sidecar와 App OTEL SDK가 별도 traceID 생성

❌ Before: 같은 요청인데 traceID가 다름
Sidecar: traceID=abc123
App:     traceID=xyz789  (연결 안됨)

해결: App에서 B3 헤더를 읽어 동일 traceID 사용

env:
  - name: OTEL_PROPAGATORS
    value: "b3,tracecontext,baggage"  # B3 먼저!

✅ After: 동일 traceID로 연결
Sidecar: traceID=abc123
App:     traceID=abc123  (Jaeger에서 하나의 trace로 표시)

---

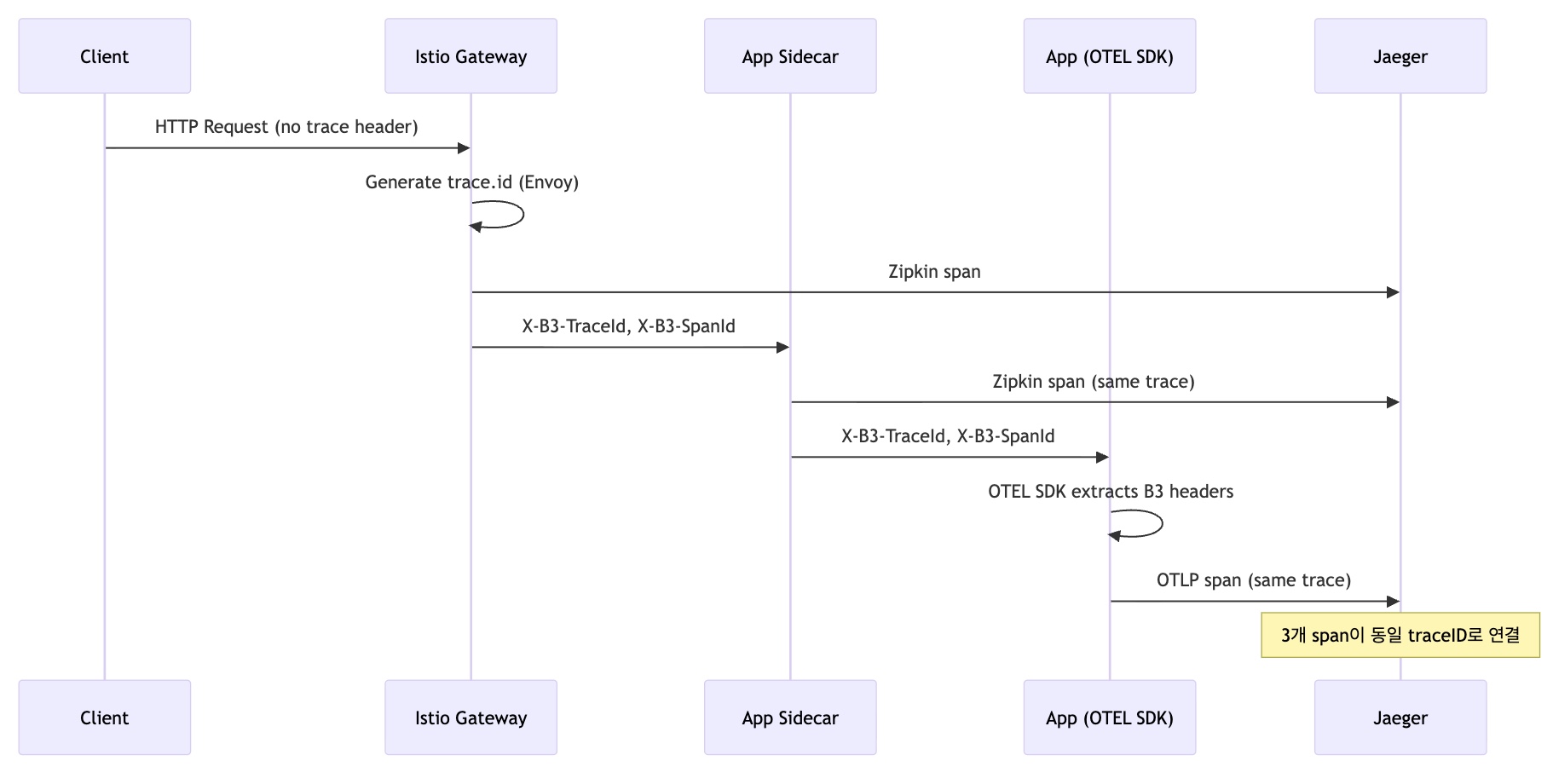

Trace Propagation 흐름

---

🔧 구현: Python tracing.py

왜 커스텀 tracing.py인가?

방식	장점	단점
opentelemetry-instrument 만	제로 코드	세부 제어 어려움
커스텀 tracing.py ✅	세부 제어, 조건부 비활성화	코드 필요

선택 이유:

1. OTEL_ENABLED=false로 완전 비활성화 가능
2. 샘플링 레이트 동적 조절
3. 수동 span 생성 헬퍼 제공

전체 코드

# domains/auth/core/tracing.py
"""
OpenTelemetry Distributed Tracing Configuration

Architecture:
  App (OTel SDK) → OTLP/gRPC (4317) → Jaeger Collector → (Memory)
"""

import logging
import os
from typing import Optional

from fastapi import FastAPI

logger = logging.getLogger(__name__)

# Environment variables
OTEL_EXPORTER_ENDPOINT = os.getenv(
    "OTEL_EXPORTER_OTLP_ENDPOINT",
    "jaeger-collector-clusterip.istio-system.svc.cluster.local:4317",
)
OTEL_SAMPLING_RATE = float(os.getenv("OTEL_SAMPLING_RATE", "1.0"))
OTEL_ENABLED = os.getenv("OTEL_ENABLED", "true").lower() == "true"

_tracer_provider = None


def configure_tracing(
    service_name: str,
    service_version: str,
    environment: str = "dev",
) -> bool:
    """OpenTelemetry 트레이싱 설정"""
    global _tracer_provider

    if not OTEL_ENABLED:
        logger.info("OpenTelemetry tracing disabled (OTEL_ENABLED=false)")
        return False

    try:
        from opentelemetry import trace
        from opentelemetry.exporter.otlp.proto.grpc.trace_exporter import OTLPSpanExporter
        from opentelemetry.sdk.resources import Resource
        from opentelemetry.sdk.trace import TracerProvider
        from opentelemetry.sdk.trace.export import BatchSpanProcessor
        from opentelemetry.sdk.trace.sampling import TraceIdRatioBased

        # Resource attributes (ECS/OTel semantic conventions)
        resource = Resource.create({
            "service.name": service_name,
            "service.version": service_version,
            "deployment.environment": environment,
            "telemetry.sdk.name": "opentelemetry",
            "telemetry.sdk.language": "python",
        })

        # Sampler (production: 1%, dev: 100%)
        sampler = TraceIdRatioBased(OTEL_SAMPLING_RATE)

        _tracer_provider = TracerProvider(resource=resource, sampler=sampler)

        # OTLP gRPC Exporter
        exporter = OTLPSpanExporter(
            endpoint=OTEL_EXPORTER_ENDPOINT,
            insecure=True,  # ClusterIP, no TLS needed
        )

        # BatchSpanProcessor (async, low overhead)
        _tracer_provider.add_span_processor(
            BatchSpanProcessor(
                exporter,
                max_queue_size=2048,
                max_export_batch_size=512,
                schedule_delay_millis=1000,
            )
        )

        trace.set_tracer_provider(_tracer_provider)

        logger.info("OpenTelemetry tracing configured", extra={
            "service": service_name,
            "endpoint": OTEL_EXPORTER_ENDPOINT,
            "sampling_rate": OTEL_SAMPLING_RATE,
        })
        return True

    except ImportError as e:
        logger.warning(f"OpenTelemetry not available: {e}")
        return False


def instrument_fastapi(app: FastAPI) -> None:
    """FastAPI 자동 계측"""
    if not OTEL_ENABLED:
        return

    try:
        from opentelemetry.instrumentation.fastapi import FastAPIInstrumentor
        FastAPIInstrumentor.instrument_app(
            app,
            excluded_urls="health,ready,metrics",  # Health check 제외
        )
        logger.info("FastAPI instrumentation enabled")
    except ImportError:
        logger.warning("FastAPIInstrumentor not available")


def instrument_httpx() -> None:
    """HTTPX 자동 계측 (외부 API 호출 추적)"""
    if not OTEL_ENABLED:
        return

    try:
        from opentelemetry.instrumentation.httpx import HTTPXClientInstrumentor
        HTTPXClientInstrumentor().instrument()
        logger.info("HTTPX instrumentation enabled")
    except ImportError:
        logger.warning("HTTPXClientInstrumentor not available")


def shutdown_tracing() -> None:
    """트레이싱 종료 (graceful shutdown)"""
    global _tracer_provider
    if _tracer_provider is not None:
        _tracer_provider.shutdown()
        logger.info("OpenTelemetry tracing shutdown complete")

---

외부 서비스 시각화 (ServiceEntry)

현재 등록된 외부 서비스

ServiceEntry	호스트	용도
google-external	accounts.google.com, www.googleapis.com	Google OAuth
kakao-external	kauth.kakao.com, kapi.kakao.com	Kakao OAuth
naver-external	nid.naver.com, openapi.naver.com	Naver OAuth
openai-external	api.openai.com	AI 챗봇
aws-s3-external	*.s3.amazonaws.com	이미지 저장
aws-cloudfront	*.cloudfront.net, images.dev.growbin.app	CDN

왜 ServiceEntry가 필요한가?

문제: 외부 호출이 PassthroughCluster로 표시되어 구분 불가
해결: ServiceEntry로 외부 서비스 명시적 등록

매니페스트

# workloads/routing/global/external-services.yaml
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: kakao-external
  namespace: istio-system
spec:
  hosts:
  - kauth.kakao.com
  - kapi.kakao.com
  ports:
  - number: 443
    name: https
    protocol: HTTPS
  resolution: DNS
  location: MESH_EXTERNAL
---
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: openai-external
  namespace: istio-system
spec:
  hosts:
  - api.openai.com
  ports:
  - number: 443
    name: https
    protocol: HTTPS
  resolution: DNS
  location: MESH_EXTERNAL
---
# AWS는 와일드카드 DNS라 resolution: NONE
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: aws-s3-external
  namespace: istio-system
spec:
  hosts:
  - '*.s3.amazonaws.com'
  - '*.s3.ap-northeast-2.amazonaws.com'
  ports:
  - number: 443
    name: https
    protocol: HTTPS
  resolution: NONE  # 와일드카드는 DNS 해석 불가
  location: MESH_EXTERNAL

---

NetworkPolicy 설정

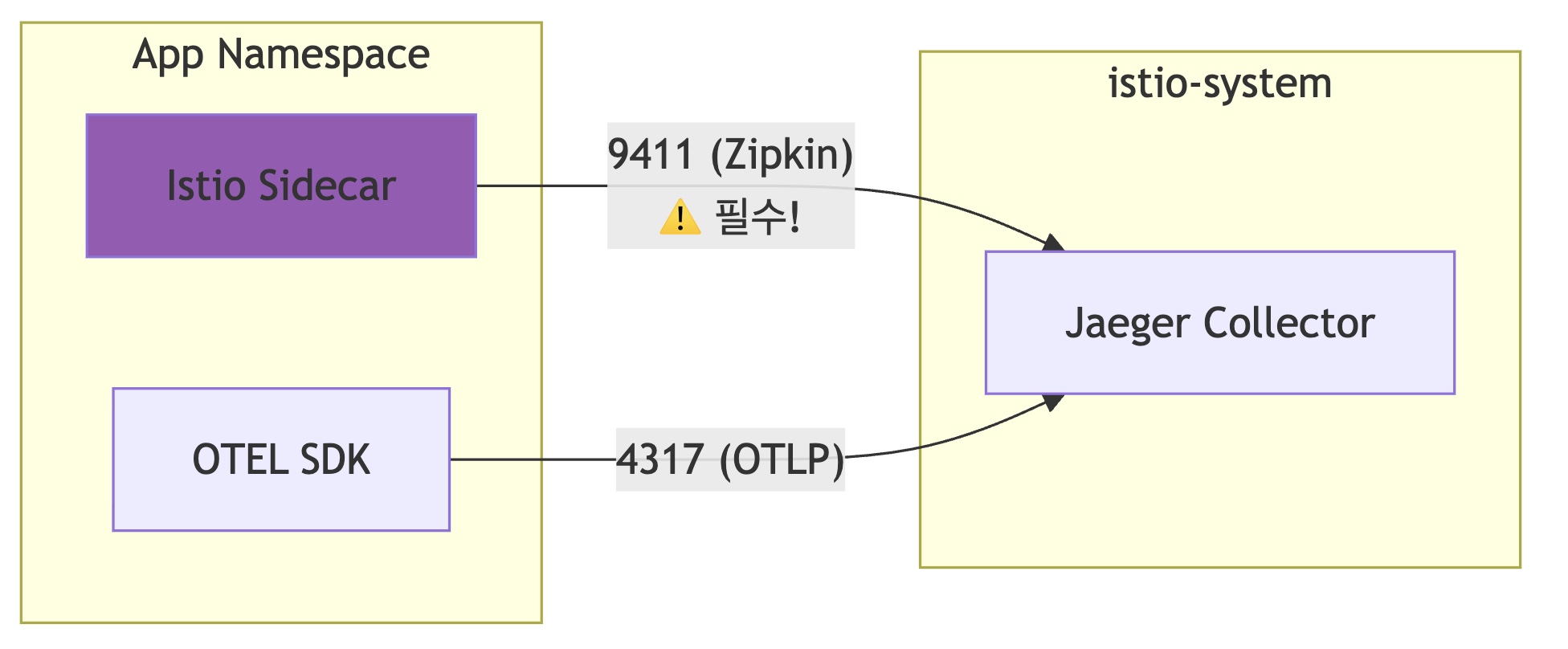

왜 9411 포트가 중요한가?

문제: 9411 누락 시 Sidecar 트레이스가 전송 안됨
증상: Jaeger Dependencies에 "No service dependencies found"

매니페스트

# workloads/network-policies/base/allow-jaeger-egress.yaml
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-jaeger-egress
  namespace: auth  # 각 앱 네임스페이스별로 적용
spec:
  podSelector: {}
  policyTypes:
  - Egress
  egress:
  - to:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: istio-system
      podSelector:
        matchLabels:
          app.kubernetes.io/name: jaeger
    ports:
    - port: 4317   # OTLP gRPC (App SDK)
    - port: 4318   # OTLP HTTP
    - port: 9411   # ⚠️ Zipkin (Istio Sidecar) - 필수!

---

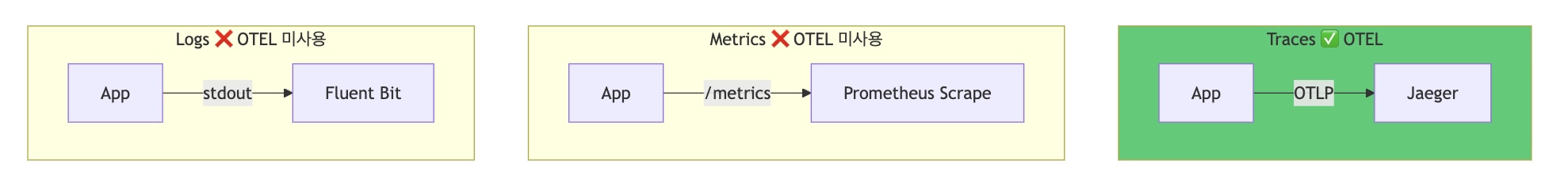

텔레메트리 신호별 수집 전략

왜 Traces만 OTEL인가?

신호	수집 방법	OTEL 사용	이유
Traces	OTLP → Jaeger	✅	신규 도입, 표준화
Metrics	Prometheus scrape	❌	기존 인프라 활용, Pull 모델 장점
Logs	Fluent Bit → ES	❌	EFK 스택 이미 구축



설계 원칙: "Don't fix what isn't broken"
기존에 잘 동작하는 Prometheus/Fluent Bit 유지, 없었던 Traces만 추가

Deployment 환경변수 (전체)

env:
  - name: OTEL_SERVICE_NAME
    value: "auth-api"
  - name: OTEL_TRACES_EXPORTER
    value: "otlp"                    # ✅ Jaeger로 전송
  - name: OTEL_EXPORTER_OTLP_ENDPOINT
    value: "http://jaeger-collector-clusterip.istio-system.svc.cluster.local:4317"
  - name: OTEL_METRICS_EXPORTER
    value: "none"                    # ❌ Prometheus가 scrape
  - name: OTEL_LOGS_EXPORTER
    value: "none"                    # ❌ Fluent Bit가 수집
  - name: OTEL_PROPAGATORS
    value: "b3,tracecontext,baggage" # ✅ Istio와 연결

---

검증 결과

Jaeger에서 확인

# 같은 요청의 istio-proxy와 auth-api 로그
{
  "service.name": "istio-proxy",
  "trace.id": "49069056832712b6d1a76403290e3520",
  "url.path": "/api/v1/auth/refresh"
}

{
  "service.name": "auth-api",
  "trace.id": "49069056832712b6d1a76403290e3520",  # ✅ 동일
  "message": "HTTP 401 UNAUTHORIZED: Missing refresh token"
}

Span 구조 예시

istio-ingressgateway: POST /api/v1/auth/kakao/callback (traceID: 525f...)
└── auth-api.auth: inbound (Envoy Sidecar)
    └── auth-api: POST /api/v1/auth/kakao/callback (OTEL SDK)
        ├── httpx: POST kauth.kakao.com/oauth/token (15ms)
        ├── asyncpg: INSERT users... (5ms)
        └── redis: SET auth:session:xxx (2ms)

현재 클러스터 상태

항목	상태
Telemetry 리소스	global-sampling (100%), mesh-default (access logging)
Jaeger Services	jaeger-collector-clusterip, jaeger-query-clusterip
ServiceEntry	6개 (Google, Kakao, Naver, OpenAI, AWS S3, CloudFront)
B3 Propagation	✅ App OTEL SDK에서 활성화

---

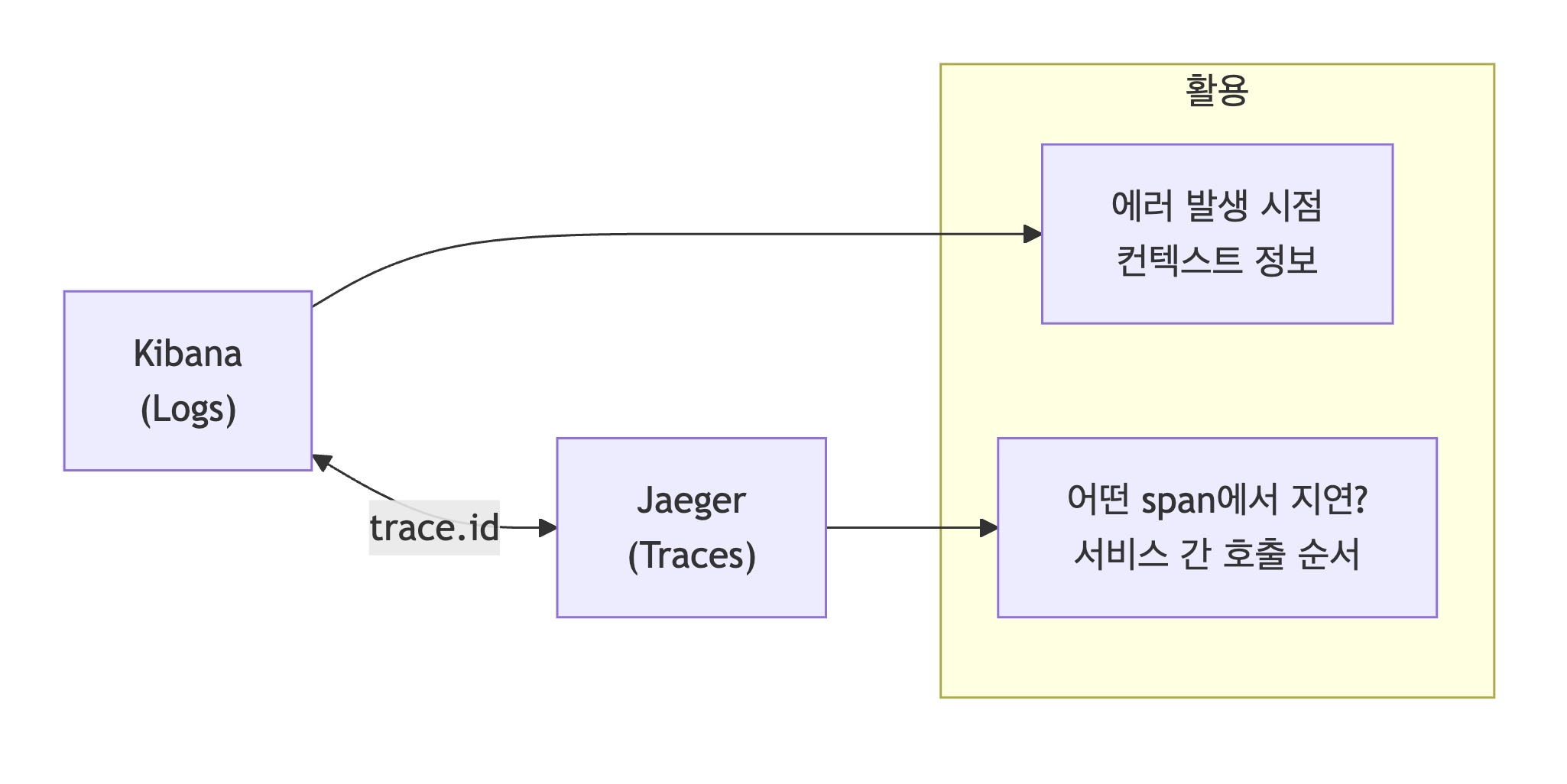

로그-트레이스 연결

검색 예시

# Kibana에서 trace.id 검색
trace.id: "4bf92f3577b34da6a3ce929d0e0e4736"

# Jaeger에서 동일 trace 확인
https://jaeger.dev.growbin.app/trace/4bf92f3577b34da6a3ce929d0e0e4736

---

트러블슈팅

상세 트러블슈팅 문서

이슈	문서	소요시간
NetworkPolicy Zipkin 포트 누락	트러블슈팅 블로그	~2시간
Fluent Bit CRI Parser 오류	트러블슈팅 블로그	~30분

Issue 1: "No service dependencies found"

증상: 개별 서비스 트레이스는 있지만 dependencies 없음
원인: NetworkPolicy에서 Zipkin 포트(9411) 누락
해결: port 9411 추가

Issue 2: App traceID가 Sidecar와 다름

증상: 같은 요청인데 별도 traceID
원인: App OTEL SDK가 B3 헤더 미인식
해결: OTEL_PROPAGATORS=b3,tracecontext,baggage

Issue 3: Jaeger UI 503 오류

증상: VirtualService로 접근 시 503
원인: Headless Service
해결: ClusterIP Service 별도 생성

---

Reference

트러블슈팅 사례 (ECO2)

• 분산 트레이싱 트러블슈팅: NetworkPolicy, Zipkin
• 분산 트레이싱 트러블슈팅: Fluent Bit CRI Parser

CNCF & OpenTelemetry

• OpenTelemetry Documentation
• OpenTelemetry B3 Propagator
• Jaeger Documentation

Referenc

• Uber: Evolving Distributed Tracing

Service Mesh Integration

• Istio Distributed Tracing
• Istio ServiceEntry
• Kiali Documentation
