분산 트레이싱 트러블슈팅: Log-Trace 연동 및 Kibana 검색 구조

이코에코(Eco²)/Troubleshooting 2025. 12. 19. 02:47

개요

분산 시스템에서 로그와 트레이스를 연결하는 것은 디버깅의 핵심입니다.
이 문서에서는 Kibana에서 trace_id로 로그를 검색할 수 없었던 문제를 분석하고 해결한 과정을 다룹니다.

문제 상황

증상

Jaeger에서 확인한 trace_id로 Kibana에서 로그 검색 시 결과 없음.

# Kibana 검색 (실패)
trace.id:1598486b3c023e05db07590939154b51
→ No results match your search criteria

기대 동작

애플리케이션 로그에 trace.id가 포함되어 있으므로, 해당 값으로 검색 가능해야 함.

// 애플리케이션 로그 출력 (kubectl logs)
{
  "@timestamp": "2025-12-18T07:04:51.886+00:00",
  "message": "Scan pipeline finished",
  "trace.id": "ef7445d2d5c540c585bcef3896fd960b",
  "span.id": "35ecc51ed1958ea4",
  "service.name": "scan-api"
}

로그 파이프라인 분석

로그 흐름

App (JSON) → containerd (CRI) → Fluent Bit → Elasticsearch → Kibana

각 단계별 로그 구조 변화

1. 애플리케이션 출력 (ECS JSON)

{
  "@timestamp": "2025-12-18T07:04:51.886+00:00",
  "message": "Scan pipeline finished",
  "log.level": "info",
  "trace.id": "ef7445d2d5c540c585bcef3896fd960b",
  "span.id": "35ecc51ed1958ea4",
  "service.name": "scan-api"
}

2. containerd CRI 래핑

containerd가 로그를 CRI 포맷으로 래핑:

2025-12-18T16:04:51.886+09:00 stdout F {"@timestamp": "2025-12-18T07:04:51.886+00:00", "message": "Scan pipeline finished", ...}

필드	값	설명
`time`	`2025-12-18T16:04:51.886+09:00`	containerd 타임스탬프
`stream`	`stdout`	출력 스트림
`logtag`	`F`	Full (완전한 라인)
`log`	`{...JSON...}`	원본 JSON이 문자열로 저장

3. Fluent Bit 처리 후 (Elasticsearch 저장)

{
  "@timestamp": "2025-12-18T07:04:51.886Z",
  "time": "2025-12-18T16:04:51.886+09:00",
  "stream": "stdout",
  "logtag": "F",
  "log": "{\"@timestamp\": \"2025-12-18T07:04:51.886+00:00\", ...}",
  "log_processed": {
    "@timestamp": "2025-12-18T07:04:51.886+00:00",
    "message": "Scan pipeline finished",
    "log_level": "info",
    "trace_id": "ef7445d2d5c540c585bcef3896fd960b",
    "span_id": "35ecc51ed1958ea4",
    "service_name": "scan-api"
  },
  "cluster": "eco2-dev",
  "environment": "dev",
  "k8s_namespace_name": "scan",
  "k8s_pod_name": "scan-api-59d5788d7-q7qcc",
  "k8s_container_name": "scan-api",
  "k8s_labels": {
    "app": "scan-api",
    "domain": "scan"
  }
}

원인 분석

Fluent Bit 설정 검토

[FILTER]
    Name                kubernetes
    Match               kube.*
    Merge_Log           On
    Merge_Log_Key       log_processed    # ← 여기가 문제
    ...

[OUTPUT]
    Name            es
    Replace_Dots    On                    # ← trace.id → trace_id
    ...

문제점

설정	효과	결과
`Merge_Log On`	JSON 로그를 파싱	✅ 정상
`Merge_Log_Key log_processed`	파싱 결과를 중첩 키에 저장	⚠️ 필드 접근 복잡
`Replace_Dots On`	`.`을 `_`로 변환	`trace.id` → `trace_id`

실제 검색 경로

# 원하는 검색
trace.id:xxx

# 실제 필요한 검색 (문제 원인)
log_processed.trace_id:xxx

해결: Fluent Bit Nest Lift Filter 추가

수정 내용

workloads/logging/base/fluent-bit.yaml:

[FILTER]
    Name          nest
    Match         kube.*
    Operation     lift
    Nested_under  kubernetes
    Add_prefix    k8s_

# [신규 추가] log_processed 필드를 최상위로 올림
[FILTER]
    Name          nest
    Match         kube.*
    Operation     lift
    Nested_under  log_processed

Nest Lift Filter 동작

# Before (중첩)
{
  "log_processed": {
    "trace_id": "abc123",
    "message": "hello"
  }
}

# After (평탄화)
{
  "trace_id": "abc123",
  "message": "hello"
}

적용

# ConfigMap 업데이트
kubectl apply -f workloads/logging/base/fluent-bit.yaml

# DaemonSet 재시작
kubectl rollout restart daemonset fluent-bit -n logging

Kibana 검색 가이드

검색 필드 경로

시기	검색 쿼리	비고
수정 전	`log_processed.trace_id:xxx`	중첩 경로 필요
수정 후	`trace_id:xxx`	최상위 필드로 직접 검색

유용한 검색 쿼리

# 특정 trace의 모든 로그
trace_id:ef7445d2d5c540c585bcef3896fd960b

# 특정 서비스의 에러 로그
service_name:scan-api AND log_level:error

# 특정 시간대 + trace 조합
trace_id:xxx AND @timestamp >= "2025-12-18T07:00:00"

Elasticsearch 필드 매핑 총정리

ECS 표준 필드 (현재 사용)

Replace_Dots Off + subobjects: false 설정으로 dot notation 유지.

서비스 관련 필드

필드	타입	앱 로그	시스템 로그	설명
`service.name`	keyword	✅ 앱에서 출력	✅ Lua 자동 생성	서비스 식별자
`service.environment`	keyword	✅ 앱에서 출력	✅ Lua 자동 생성	환경 (dev/prod)
`service.version`	keyword	✅ 앱에서 출력	⚠️ 라벨 있을 때만	버전 정보

트레이싱 필드

필드	타입	앱 로그	시스템 로그	설명
`trace.id`	keyword	✅ OTEL 자동 주입	❌ 없음	분산 추적 ID
`span.id`	keyword	✅ OTEL 자동 주입	❌ 없음	Span ID

로깅 메타데이터

필드	타입	앱 로그	시스템 로그	설명
`log.level`	keyword	✅ 앱에서 출력	⚠️ 일부만	로그 레벨 (info, error)
`log.logger`	keyword	✅ 앱에서 출력	❌ 없음	로거 이름
`ecs.version`	keyword	✅ 앱에서 출력	❌ 없음	ECS 버전 (8.11.0)
`message`	text	✅ 앱에서 출력	⚠️ log 필드 사용	로그 메시지

Kubernetes 메타데이터 (Lua 필터 생성)

필드	타입	앱 로그	시스템 로그	설명
`kubernetes.namespace`	keyword	✅	✅	네임스페이스
`kubernetes.pod.name`	keyword	✅	✅	Pod 이름
`kubernetes.container.name`	keyword	✅	✅	컨테이너 이름
`kubernetes.labels`	object	✅	✅	주요 라벨 객체

에러 관련 필드

필드	타입	앱 로그	시스템 로그	설명
`error.type`	keyword	✅ 에러 시	❌ 없음	예외 타입
`error.message`	text	✅ 에러 시	❌ 없음	에러 메시지
`error.stack_trace`	text	✅ 에러 시	❌ 없음	스택 트레이스

Fluent Bit 생성 필드

필드	타입	설명
`@timestamp`	date	로그 타임스탬프
`time`	keyword	containerd CRI 타임스탬프
`stream`	keyword	stdout / stderr
`logtag`	keyword	F (Full) / P (Partial)
`log`	text	원본 로그 (JSON 문자열)
`cluster`	keyword	클러스터 이름 (eco2-dev)
`environment`	keyword	환경 (dev)

K8s 메타데이터 (k8s_ prefix)

필드	설명
`k8s_namespace_name`	네임스페이스
`k8s_pod_name`	Pod 이름
`k8s_pod_id`	Pod UID
`k8s_container_name`	컨테이너 이름
`k8s_container_image`	컨테이너 이미지
`k8s_host`	노드 이름
`k8s_labels`	라벨 객체

앱 로그 vs 시스템 로그 비교

앱 로그 (chat-api 예시)

{
  "@timestamp": "2025-12-18T09:50:26.958+00:00",
  "message": "Chat message received",
  "log.level": "info",
  "log.logger": "domains.chat.services.chat",
  "ecs.version": "8.11.0",

  "service.name": "chat-api",
  "service.version": "1.0.7",
  "service.environment": "dev",

  "trace.id": "632602a1d3946d5aba7ea9592034f576",
  "span.id": "4b04fd1e7c05437f",

  "kubernetes.namespace": "chat",
  "kubernetes.pod.name": "chat-api-74456ccd68-7lgml",
  "kubernetes.container.name": "chat-api",
  "kubernetes.labels": {
    "app": "chat-api",
    "domain": "chat",
    "version": "v1",
    "tier": "business-logic"
  },

  "cluster": "eco2-dev",
  "k8s_namespace_name": "chat",
  "k8s_pod_name": "chat-api-74456ccd68-7lgml"
}

시스템 로그 (calico-node 예시)

{
  "@timestamp": "2025-12-18T10:38:54.614Z",
  "log": "2025-12-18 10:38:54.614 [INFO][55] felix/int_dataplane.go...",

  "service.name": "calico-node",
  "service.environment": "kube-system",

  "kubernetes.namespace": "kube-system",
  "kubernetes.pod.name": "calico-node-xv9c8",
  "kubernetes.container.name": "calico-node",
  "kubernetes.labels": {
    "k8s-app": "calico-node"
  },

  "cluster": "eco2-dev",
  "k8s_namespace_name": "kube-system",
  "k8s_pod_name": "calico-node-xv9c8"
}

시스템 로그 (ArgoCD 예시)

{
  "@timestamp": "2025-12-18T10:38:57.428Z",
  "msg": "Alloc=220295 TotalAlloc=9444918855...",
  "level": "info",

  "service.name": "argocd-application-controller",
  "service.environment": "argocd",

  "kubernetes.namespace": "argocd",
  "kubernetes.pod.name": "argocd-application-controller-0",
  "kubernetes.container.name": "argocd-application-controller",
  "kubernetes.labels": {
    "app.kubernetes.io/name": "argocd-application-controller"
  },

  "cluster": "eco2-dev"
}

필드 소스 요약

필드 그룹	앱 로그 소스	시스템 로그 소스
`service.*`	앱 코드 (ECSJsonFormatter)	Lua 필터 (K8s 라벨)
`trace.`, `span.`	OpenTelemetry SDK	❌ 없음
`log.*`	앱 코드 (ECSJsonFormatter)	⚠️ 일부만 (level)
`kubernetes.*`	Lua 필터	Lua 필터
`k8s_*`	Fluent Bit K8s 필터	Fluent Bit K8s 필터
`cluster`, `environment`	Fluent Bit Modify 필터	Fluent Bit Modify 필터

Kibana 검색 쿼리 예시

# 특정 서비스 로그
service.name:auth-api

# 트레이스 추적 (앱 로그만)
trace.id:632602a1d3946d5aba7ea9592034f576

# 에러 로그
log.level:error OR log.level:ERROR

# 시스템 로그 제외
service.name:* AND NOT kubernetes.namespace:(kube-system OR argocd OR logging)

# 특정 Pod 로그
kubernetes.pod.name:auth-api-*

# 라벨 기반 필터
kubernetes.labels.tier:business-logic

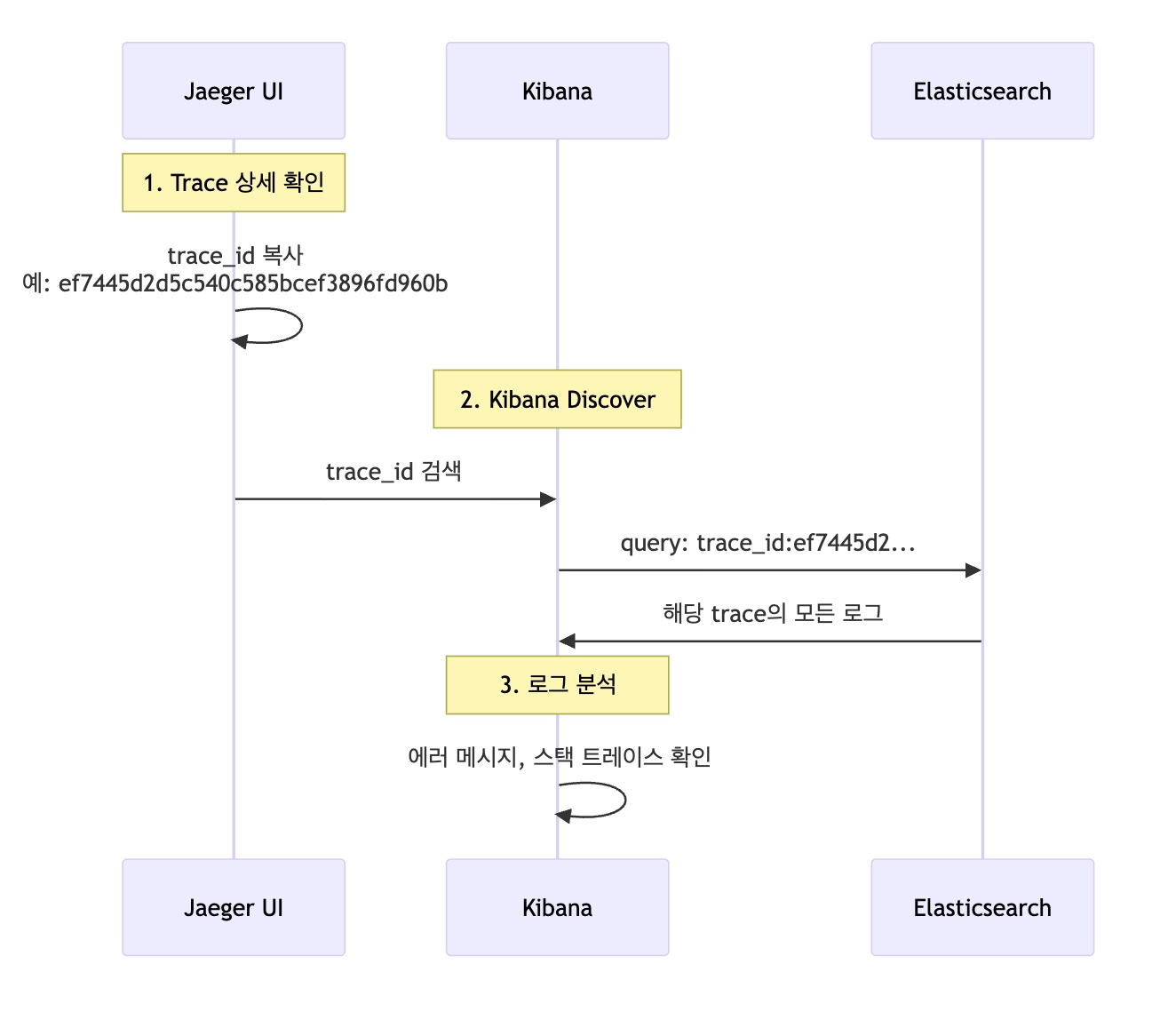

Jaeger ↔ Kibana 연동 워크플로우

Trace ID로 로그 찾기

실제 사용 예시

Jaeger에서 문제 trace 식별
- URL: https://jaeger.dev.growbin.app/trace/ef7445d2d5c540c585bcef3896fd960b
- 느린 span 또는 에러 발견
Kibana에서 상세 로그 확인
- URL: https://kibana.dev.growbin.app/app/discover
- 쿼리: trace_id:ef7445d2d5c540c585bcef3896fd960b
- 해당 요청의 모든 로그 확인

참고: Replace_Dots 설정 이유

문제: Elasticsearch 필드명 제약

Elasticsearch는 기본적으로 필드명에 .이 포함되면 object hierarchy로 해석한다.

// 의도: 단일 필드
{ "trace.id": "abc" }

// ES 해석: 중첩 객체
{ "trace": { "id": "abc" } }

ES 8.x 이후: subobjects 옵션

Elasticsearch 8.3+에서 subobjects: false 매핑 옵션이 추가되었다.

PUT logs-template
{
  "mappings": {
    "subobjects": false,
    "properties": {
      "trace.id": { "type": "keyword" },
      "span.id": { "type": "keyword" },
      "log.level": { "type": "keyword" }
    }
  }
}

이 설정으로 dot 필드명을 평탄하게 유지할 수 있다. 현재 클러스터 버전 8.11.0에서 사용 가능.

참고: Elasticsearch subobjects 공식 문서

현재 선택: Replace_Dots On

옵션	장점	단점
`Replace_Dots On`	설정 간단, 호환성 보장	ECS 필드명과 불일치 (`trace_id`)
`subobjects: false`	ECS 표준 유지 (`trace.id`)	Index Template 설정 필요

현재 선택: Fluent Bit 파싱 + Replace_Dots Off + subobjects: false Index Template

핵심: Fluent Bit에서 JSON 파싱 (부하분산) + ES에서 dot 필드명 유지

Fluent Bit: Merge_Log On - JSON 파싱하여 필드 추출 (각 노드에서 분산 처리)
Fluent Bit OUTPUT: Replace_Dots Off - dot notation 그대로 ES 전송
Index Template: subobjects: false - ES가 dot을 nested로 해석하지 않음

App (JSON log) → Fluent Bit (parse + distributed) → ES (subobjects:false) → Index
                      ↓                                    ↓
              각 노드에서 분산 파싱                  trace.id, log.level 등 ECS 필드명 유지

구현 파일

파일	설정
`workloads/logging/base/fluent-bit.yaml`	`Merge_Log On`, `Replace_Dots Off`
`workloads/logging/base/elasticsearch-index-template.yaml`	`subobjects: false` Index Template

장점

부하분산: 각 노드의 DaemonSet에서 분산 파싱 (ES 부하 감소)
ECS 표준: dot notation 필드명 유지 (trace.id, log.level)
단순성: ES Ingest Pipeline 불필요

Kibana에서 service.name 표시 확인

문제

Kibana에서 service.name 컬럼이 -로 표시됨.

원인

Data View 필드 미갱신: 새 필드가 아직 인식되지 않음
일부 로그만 해당 필드 보유: 시스템 로그(argocd 등)에는 service.name이 없음

확인

ES에서 직접 검색하면 정상:

# service.name으로 검색
curl "ES/_search" -d '{"query":{"term":{"service.name":"auth-api"}}}'

# 결과
{
  "message": "HTTP 401 UNAUTHORIZED: Missing refresh token",
  "service.name": "auth-api"  # ✅ 정상 저장됨
}

해결 방법

Kibana Data View 새로고침:
- Stack Management → Data Views → logs-* → Refresh field list
검색 필터로 애플리케이션 로그만 표시:
service.name:* AND NOT k8s_namespace_name:(kube-system OR argocd OR logging)

커밋

feat(logging): lift log_processed fields to top level for trace correlation

- Add nest lift filter to promote log_processed fields to root level
- Enables direct trace_id/span_id search in Kibana without nested path
- Before: log_processed.trace_id:xxx
- After: trace_id:xxx

SHA: 39b662a7

feat(auth): add error logging with trace context

- Log HTTP errors (401, 403, etc.) with trace.id for correlation
- Log validation errors with field information
- Log unexpected exceptions with full traceback
- Enables trace.id search in Kibana for error debugging

SHA: eecc958b

시스템 로그 ECS 표준화

문제 상황

Kibana Discover에서 service.name 필드가 Available fields에 표시되지 않음.

통계

- service.name 있는 로그: 57건 (0.3%)
- 전체 로그: 19,015건 (100%)
→ 99.7%가 시스템 로그 (calico, argocd 등)로 service.name 없음

Kibana Discover 동작 원리

영역	표시 필드
Available fields	현재 검색 결과에 값이 있는 필드만 표시
Empty fields	현재 검색 결과에 값이 없는 필드
Data View Management	전체 매핑된 필드 표시 (521개)

service.name이 0.3%에만 있으니 기본 검색에서 Empty fields로 분류됨.

해결: 시스템 로그에 ECS 필드 자동 매핑

K8s 메타데이터를 활용하여 모든 로그에 service.name 자동 추가.

라벨 분석

# 앱 로그 (우리 서비스)
app=auth-api, domain=auth, environment=dev, version=v1

# 시스템 로그 (ArgoCD, Istio)
app.kubernetes.io/name=argocd-server

# 시스템 로그 (Calico)
k8s-app=calico-node

ECS 매핑 전략

ECS 필드	소스 (우선순위)
`service.name`	`app` > `app.kubernetes.io/name` > `k8s-app` > `container_name`
`service.environment`	`environment` 라벨 > `namespace`
`service.version`	`version` > `app.kubernetes.io/version`
`kubernetes.namespace`	namespace 정보
`kubernetes.pod.name`	Pod 이름
`kubernetes.labels.*`	모든 라벨 보존

구현: Fluent Bit Lua 필터

workloads/logging/base/fluent-bit.yaml:

# ECS 필드 자동 매핑 - K8s 메타데이터에서 ECS 표준 필드 생성
[FILTER]
    Name          lua
    Match         kube.*
    script        /fluent-bit/etc/ecs-enrichment.lua
    call          enrich_with_ecs_fields

Lua 스크립트 (ecs-enrichment.lua)

function enrich_with_ecs_fields(tag, timestamp, record)
    local modified = false

    -- 1. service.name 매핑 (앱 로그에서 이미 있으면 유지)
    if not record["service.name"] then
        local service_name = record["k8s_labels_app"]
                          or record["k8s_labels_app.kubernetes.io/name"]
                          or record["k8s_labels_k8s-app"]
                          or record["k8s_container_name"]

        if service_name then
            record["service.name"] = service_name
            modified = true
        end
    end

    -- 2. service.environment 매핑
    if not record["service.environment"] then
        local env = record["k8s_labels_environment"]
                 or record["k8s_namespace_name"]

        if env then
            record["service.environment"] = env
            modified = true
        end
    end

    -- 3. service.version 매핑
    if not record["service.version"] then
        local version = record["k8s_labels_version"]
                     or record["k8s_labels_app.kubernetes.io/version"]

        if version then
            record["service.version"] = version
            modified = true
        end
    end

    -- 4. kubernetes.* ECS 필드 매핑
    if record["k8s_namespace_name"] then
        record["kubernetes.namespace"] = record["k8s_namespace_name"]
        modified = true
    end

    if record["k8s_pod_name"] then
        record["kubernetes.pod.name"] = record["k8s_pod_name"]
        modified = true
    end

    -- 5. kubernetes.labels 객체로 라벨 보존
    local labels = {}
    local label_keys = {"app", "domain", "environment", "version", "tier", ...}

    for _, key in ipairs(label_keys) do
        local label_field = "k8s_labels_" .. key
        if record[label_field] then
            labels[key] = record[label_field]
        end
    end

    if next(labels) ~= nil then
        record["kubernetes.labels"] = labels
        modified = true
    end

    if modified then
        return 1, timestamp, record
    else
        return 0, timestamp, record
    end
end

적용 후 결과

시스템 로그 (Calico)

{
  "service.name": "calico-node",
  "service.environment": "kube-system",
  "kubernetes.namespace": "kube-system",
  "kubernetes.pod.name": "calico-node-4t5k9",
  "kubernetes.labels": {
    "k8s-app": "calico-node"
  }
}

시스템 로그 (ArgoCD)

{
  "service.name": "argocd-server",
  "service.environment": "argocd",
  "kubernetes.namespace": "argocd",
  "kubernetes.labels": {
    "app.kubernetes.io/name": "argocd-server"
  }
}

앱 로그 (auth-api) - 기존 유지

{
  "service.name": "auth-api",
  "service.environment": "dev",
  "service.version": "1.0.0",
  "trace.id": "abc123...",
  "kubernetes.labels": {
    "app": "auth-api",
    "domain": "auth",
    "tier": "business-logic"
  }
}

장점

항목	효과
검색 일관성	모든 로그에 `service.name` 보유 → Kibana 필터 항상 사용 가능
기존 로그 호환	앱 로그의 ECS 필드 유지 (Lua에서 조건부 처리)
라벨 보존	`kubernetes.labels` 객체로 원본 라벨 보존
ECS 표준 준수	`kubernetes.*` 필드셋은 ECS 공식 스펙

적용 방법

# 수동
# ConfigMap 업데이트
kubectl apply -f workloads/logging/base/fluent-bit.yaml

# DaemonSet 재시작
kubectl rollout restart daemonset fluent-bit -n logging

# 확인
kubectl get pods -n logging -w

# 자동 (GitOps)
# workloads/logging/base/fluent-bit.yaml Config Map 수정
# commit -> push -> PR(develop) -> MERGE(develop)
# ArgoCD App of apps, sync-wave로 클러스터 컴포넌트 선언적으로 관리

커밋

feat(logging): add ECS enrichment for system logs via Lua filter

- Add Lua filter to map K8s labels to ECS fields (service.name, etc.)
- Priority: app > app.kubernetes.io/name > k8s-app > container_name
- Preserve app logs' existing ECS fields (conditional mapping)
- Add kubernetes.labels object for label preservation
- All logs now have service.name for consistent Kibana filtering

'이코에코(Eco²) > Troubleshooting' 카테고리의 다른 글

Message Queue 트러블슈팅: RabbitMQ 구축 (0)	2025.12.22
분산 트레이싱 트러블슈팅: OpenTelemetry 커버리지 확장 (0)	2025.12.19
선언적 배포 트러블슈팅: eck-custom-resources operator 도입 실패 포스트모템 (0)	2025.12.18
분산 트레이싱 트러블슈팅: NetworkPolicy, Zipkin, OpenTelemetry (0)	2025.12.18
EFK 트러블슈팅: Fluent Bit CRI Parser 오류 (0)	2025.12.18

ABOUT ME

개요

문제 상황

증상

기대 동작

로그 파이프라인 분석

로그 흐름

각 단계별 로그 구조 변화

1. 애플리케이션 출력 (ECS JSON)

2. containerd CRI 래핑

3. Fluent Bit 처리 후 (Elasticsearch 저장)

원인 분석

Fluent Bit 설정 검토

문제점

실제 검색 경로

해결: Fluent Bit Nest Lift Filter 추가

수정 내용

Nest Lift Filter 동작

적용

Kibana 검색 가이드

검색 필드 경로

유용한 검색 쿼리

Elasticsearch 필드 매핑 총정리

ECS 표준 필드 (현재 사용)

서비스 관련 필드

트레이싱 필드

로깅 메타데이터

Kubernetes 메타데이터 (Lua 필터 생성)

에러 관련 필드

Fluent Bit 생성 필드

K8s 메타데이터 (k8s_ prefix)

앱 로그 vs 시스템 로그 비교

앱 로그 (chat-api 예시)

시스템 로그 (calico-node 예시)

시스템 로그 (ArgoCD 예시)

필드 소스 요약

Kibana 검색 쿼리 예시

Jaeger ↔ Kibana 연동 워크플로우

Trace ID로 로그 찾기

실제 사용 예시

참고: Replace_Dots 설정 이유

문제: Elasticsearch 필드명 제약

ES 8.x 이후: subobjects 옵션

현재 선택: Replace_Dots On

구현 파일

장점

Kibana에서 service.name 표시 확인

문제

원인

확인

해결 방법

커밋

시스템 로그 ECS 표준화

문제 상황

통계

Kibana Discover 동작 원리

해결: 시스템 로그에 ECS 필드 자동 매핑

라벨 분석

ECS 매핑 전략

구현: Fluent Bit Lua 필터

Lua 스크립트 (ecs-enrichment.lua)

적용 후 결과

시스템 로그 (Calico)

시스템 로그 (ArgoCD)

앱 로그 (auth-api) - 기존 유지

장점

적용 방법

커밋

'이코에코(Eco²) > Troubleshooting' 카테고리의 다른 글

관련글 관련글 더보기

티스토리툴바
