이코에코(Eco²) Message Queue #6: 캐릭터 보상 판정과 DB 레이어 분리, Eventual Consistency 적용 (1)

이코에코(Eco²)/Message Queue 2025. 12. 23. 07:12

본 문서는 보상(Reward) 판정과 DB 저장 로직의 분리, 병렬 저장을 통한 gRPC 제거,
현재 상황에서 택한 Eventual Consistency 적용 방향에 대해 기록한다.

목표

클라이언트 응답 속도 개선 (판정 즉시 응답)
DB 저장 실패가 응답에 영향 주지 않도록 격리
두 DB(character, my) 저장을 병렬로 처리

반영안

클라이언트 응답	판정 + DB 저장 완료 후	판정 즉시
DB 저장	순차 (character → my gRPC)	병렬 (Fire & Forget)
my 도메인 연동	gRPC 호출	직접 DB INSERT
실패 시 영향	전체 실패	각자 독립 재시도

1. 문제 정의

1.1 기존 구조의 문제점

scan_reward_task (Chain 마지막 단계)
    │
    ├── 1. 캐릭터 매칭 (판정)
    ├── 2. character_ownerships INSERT + COMMIT
    ├── 3. sync_to_my_task.delay() → gRPC 호출
    │
    └── 4. 클라이언트 응답 (SSE)  ← 여기까지 대기

문제점:

응답 지연: DB 저장 완료까지 클라이언트가 대기
단일 실패점: DB 장애 시 전체 실패
gRPC 오버헤드: 네트워크 호출로 인한 지연 + 장애 전파
순차 처리: character DB → my DB 직렬 실행

1.2 개선 목표

클라이언트 응답 시간:  Before: ~500ms  →  After: ~100ms
DB 저장 실패 영향:    Before: 전체 실패 →  After: 응답은 성공
my 동기화 방식:       Before: gRPC     →  After: 직접 DB
저장 병렬화:          Before: 순차     →  After: 병렬

2. Persistance Layer 분리 (WRITE)

2.1 전체 흐름

┌─────────────────────────────────────────────────────────────────────────────┐
│                                                                             │
│  Celery Chain (마지막 단계)                                                  │
│                                                                             │
│  scan_reward_task (판정만)                                                   │
│       │                                                                     │
│       ├── 1. 캐릭터 매칭 (DB 조회만, 저장 X)                                 │
│       ├── 2. 즉시 응답 (SSE) ✅                                              │
│       │                                                                     │
│       └── 3. persist_reward_task.delay() ──────────────────────────────┐    │
│                                                                        │    │
│                                                                        ▼    │
│  ┌─────────────────────────────────────────────────────────────────────────┐│
│  │  persist_reward_task (dispatcher)                                       ││
│  │       │                                                                 ││
│  │       ├── save_ownership_task.delay()    ──→ [reward.persist 큐]        ││
│  │       │        └── character.character_ownerships INSERT                ││
│  │       │                                                                 ││
│  │       └── save_my_character_task.delay() ──→ [my.sync 큐]               ││
│  │                └── my.user_characters INSERT (직접)                     ││
│  │                                                                         ││
│  │       (둘 다 Fire & Forget, 각자 독립 재시도)                            ││
│  └─────────────────────────────────────────────────────────────────────────┘│
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

2.2 Task 책임 분리

Task	책임	큐	재시도
`scan_reward_task`	캐릭터 매칭 판정만	reward.character	3회
`persist_reward_task`	저장 task 발행 (dispatcher)	reward.persist	3회
`save_ownership_task`	character DB 저장	reward.persist	5회
`save_my_character_task`	my DB 저장 (직접)	my.sync	5회

3. 구현 상세

3.1 scan_reward_task

# domains/character/consumers/reward.py

@celery_app.task(
    name="scan.reward",
    queue="reward.character",
    max_retries=3,
)
def scan_reward_task(self, prev_result: dict) -> dict:
    """Step 4: Reward Evaluation (Chain 마지막 단계)

    보상 **판정만** 수행하고 즉시 클라이언트에게 응답.
    DB 저장은 별도 task에서 비동기로 처리.
    """
    # 1. 조건 확인
    if _should_attempt_reward(prev_result):
        # 2. 판정만 수행 (DB 저장 X)
        reward = _evaluate_reward_decision(...)

        # 3. DB 저장 task 발행 (Fire & Forget)
        if reward and reward.get("received"):
            persist_reward_task.delay(
                user_id=user_id,
                character_id=reward["character_id"],
                character_code=reward["character_code"],
                character_name=reward["name"],
                # ... 기타 필드
            )

    # 4. 즉시 응답 (SSE로 클라이언트에게 전달)
    return {
        **prev_result,
        "reward": reward_response,  # character_id 제외
    }

핵심 포인트:

DB 저장 없이 판정만 수행
persist_reward_task.delay()로 비동기 발행 후 즉시 반환
클라이언트 응답에는 character_id 등 내부 필드 제외

3.2 persist_reward_task (dispatcher)

@celery_app.task(
    name="character.persist_reward",
    queue="reward.persist",
    soft_time_limit=10,  # 짧은 타임아웃 (발행만)
)
def persist_reward_task(
    self,
    user_id: str,
    character_id: str,
    character_code: str,
    character_name: str,
    character_type: str | None,
    character_dialog: str | None,
    source: str,
    task_id: str | None = None,
) -> dict:
    """저장 task 발행 (dispatcher)

    2개의 저장 task를 동시에 발행 (Fire & Forget).
    """
    dispatched = {"ownership": False, "my_character": False}

    # 1. character_ownerships 저장 task 발행
    try:
        save_ownership_task.delay(
            user_id=user_id,
            character_id=character_id,
            source=source,
        )
        dispatched["ownership"] = True
    except Exception:
        logger.exception("Failed to dispatch save_ownership_task")

    # 2. my.user_characters 저장 task 발행
    try:
        save_my_character_task.delay(
            user_id=user_id,
            character_id=character_id,
            character_code=character_code,
            character_name=character_name,
            character_type=character_type,
            character_dialog=character_dialog,
            source=source,
        )
        dispatched["my_character"] = True
    except Exception:
        logger.exception("Failed to dispatch save_my_character_task")

    return {"dispatched": dispatched}

핵심 포인트:

발행만 하고 결과 대기 X
하나가 실패해도 다른 하나는 발행됨
짧은 타임아웃 (10초)

3.3 save_ownership_task

@celery_app.task(
    name="character.save_ownership",
    queue="reward.persist",
    max_retries=5,
    autoretry_for=(Exception,),
    retry_backoff=True,
    retry_backoff_max=300,
)
def save_ownership_task(
    self,
    user_id: str,
    character_id: str,
    source: str,
) -> dict:
    """character.character_ownerships 저장

    Idempotent: 이미 소유한 경우 skip.
    """
    result = asyncio.run(_save_ownership_async(...))
    return result


async def _save_ownership_async(...) -> dict:
    async with async_session() as session:
        # 이미 소유 여부 확인
        existing = await ownership_repo.get_by_user_and_character(...)
        if existing:
            return {"saved": False, "reason": "already_owned"}

        # 소유권 저장
        try:
            await ownership_repo.insert_owned(...)
            await session.commit()
            return {"saved": True}
        except IntegrityError:
            # Race condition 처리
            return {"saved": False, "reason": "concurrent_insert"}

3.4 save_my_character_task

@celery_app.task(
    name="character.save_my_character",
    queue="my.sync",
    max_retries=5,
    autoretry_for=(Exception,),
    retry_backoff=True,
)
def save_my_character_task(
    self,
    user_id: str,
    character_id: str,
    character_code: str,
    character_name: str,
    character_type: str | None,
    character_dialog: str | None,
    source: str,
) -> dict:
    """my.user_characters 저장 (gRPC 대신 직접 INSERT)

    Idempotent: upsert 로직.
    """
    result = asyncio.run(_save_my_character_async(...))
    return result


async def _save_my_character_async(...) -> dict:
    # my 도메인 DB URL (환경변수에서)
    my_db_url = os.getenv("MY_DATABASE_URL", "...")
    engine = create_async_engine(my_db_url)

    async with async_session() as session:
        repo = UserCharacterRepository(session)

        # upsert: 이미 소유한 경우 상태 업데이트
        user_char = await repo.grant_character(
            user_id=UUID(user_id),
            character_id=UUID(character_id),
            # ... 기타 필드
        )
        await session.commit()

        return {"saved": True, "user_character_id": str(user_char.id)}

gRPC 대신 Worker에서 직접 DB Write 시 장점:

Application 레이어가 아닌 Integration Layer에서 Persistence 레이어에 접근 (Write)
Application 레이어를 stateless로 운용이 가능해짐
gRPC 서버 장애 영향 없음

4. Celery 라우팅 설정

# domains/_shared/celery/config.py

"task_routes": {
    # Scan Chain (scan-worker)
    "scan.vision": {"queue": "scan.vision"},
    "scan.rule": {"queue": "scan.rule"},
    "scan.answer": {"queue": "scan.answer"},

    # Reward (character-worker)
    "scan.reward": {"queue": "reward.character"},      # 판정
    "character.persist_reward": {"queue": "reward.persist"},  # dispatcher
    "character.save_ownership": {"queue": "reward.persist"},  # character DB
    "character.save_my_character": {"queue": "my.sync"},      # my DB

    # Legacy
    "character.sync_to_my": {"queue": "my.sync"},  # deprecated
}

5. RabbitMQ Queue 추가

# workloads/rabbitmq/base/topology/queues.yaml

# Reward Persist Queue (DB 저장 전담)
apiVersion: rabbitmq.com/v1beta1
kind: Queue
metadata:
  name: reward-persist-queue
  namespace: rabbitmq
spec:
  name: reward.persist
  type: quorum
  durable: true
  arguments:
    x-dead-letter-exchange: dlx
    x-dead-letter-routing-key: dlq.reward.persist
    x-message-ttl: 86400000  # 24시간
    x-delivery-limit: 5      # 재시도 5회

6. Worker 설정

# workloads/domains/character-worker/base/deployment.yaml

spec:
  template:
    spec:
      containers:
      - name: character-worker
        args:
        - "-A"
        - "domains.character.consumers"
        - "worker"
        - "-Q"
        - "reward.character,reward.persist,my.sync"  # 3개 큐 처리

        env:
        - name: CELERY_BROKER_URL
          valueFrom:
            secretKeyRef:
              name: character-secret
              key: CELERY_BROKER_URL
        # my 도메인 DB 직접 접근용
        - name: MY_DATABASE_URL
          valueFrom:
            secretKeyRef:
              name: character-secret
              key: MY_DATABASE_URL

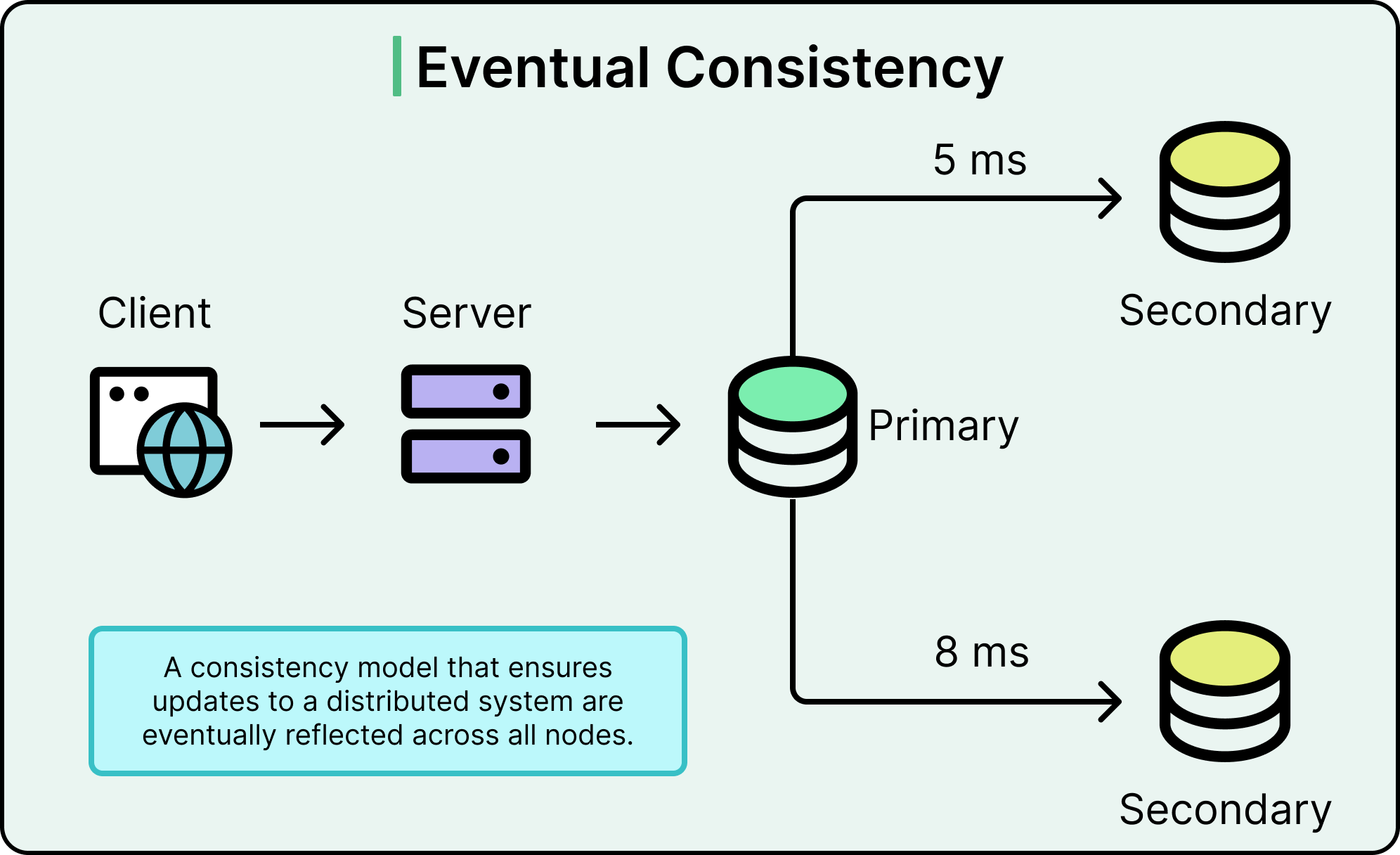

7. Eventual Consistency 전략

7.1 현재 구조에서의 Eventual Consistency

클라이언트 응답 (즉시)     DB 상태 (비동기)
━━━━━━━━━━━━━━━━━━━━━     ━━━━━━━━━━━━━━━━━━━
reward.received: true  →  character DB: ❓
                          my DB: ❓

        (시간 경과 후)

                          character DB: ✅
                          my DB: ✅

7.2 불일치 시나리오와 해결

A. 둘 다 성공	✅	✅	정상
B. ownership만 성공	✅	❌	my task 재시도
C. my만 성공	❌	✅	ownership task 재시도
D. 둘 다 실패	❌	❌	DLQ → 재처리

7.3 현재 보장 수준 (Phase 1)

실패 → 자동 재시도 5회 (exponential backoff)
     → 최종 실패 시 DLQ에 보관
     → 주기적으로 DLQ 재처리 (celery-beat)

장점

구현 단순, 추가 인프라 요구 X
Celery Beat에서 오케스트레이션 기능 제공
DLQ로 메시지 유실 방지

단점:

불일치 기간 동안 사용자 경험 이슈 가능
트랜잭션 보장 없음

7.4 Eventual Consistency 정합성 강화 방안

Option A: Reconciliation Job

# 매 5분마다 불일치 체크 및 복구
@celery_app.task(name="reconcile.character_ownership")
def reconcile_character_ownership():
    """character_ownerships에 있는데 user_characters에 없는 레코드 복구"""

    # 불일치 조회
    query = """
        SELECT co.user_id, co.character_id, co.created_at
        FROM character.character_ownerships co
        LEFT JOIN user_profile.user_characters uc
          ON co.user_id = uc.user_id AND co.character_id = uc.character_id
        WHERE uc.id IS NULL
          AND co.created_at < NOW() - INTERVAL '5 minutes'
    """

    # 누락된 레코드에 대해 save_my_character_task 발행
    for row in missing_records:
        save_my_character_task.delay(...)

Option B: Outbox Pattern (Kafka 도입 시)

트랜잭션 {
  1. character_ownerships INSERT
  2. outbox 테이블에 이벤트 INSERT
} COMMIT

Debezium CDC:
  outbox 변경 감지 → Kafka 발행 → my consumer가 처리

8. 테스트 전략

8.1 단위 테스트

# domains/scan/tests/unit/test_reward_chain.py

class TestPersistRewardDispatcher:
    """persist_reward_task 로직 테스트"""

    def test_dispatches_both_tasks_logic(self):
        """2개의 저장 task를 동시에 발행하는 로직 검증."""
        ...

    def test_one_failure_does_not_block_other_logic(self):
        """하나가 실패해도 다른 하나는 발행되는 로직 검증."""
        ...


class TestSaveOwnershipTask:
    """save_ownership_task 로직 테스트"""

    def test_save_ownership_result_structure_already_owned(self):
        """이미 소유한 경우 반환 구조 검증."""
        ...

    def test_handles_concurrent_insert(self):
        """동시 요청으로 인한 IntegrityError 처리."""
        ...


class TestParallelSaveArchitecture:
    """병렬 저장 아키텍처 검증"""

    def test_task_routing_config(self):
        """task routing 설정 검증."""
        ...

    def test_no_grpc_in_save_my_character(self):
        """gRPC 의존성 없음 검증."""
        ...

8.2 테스트 결과

scan/tests/unit/test_reward_chain.py    25 passed
scan/tests/unit/ 전체                    81 passed
character/tests/ 전체                    64 passed

9. 타임라인 비교

Before (판정 + 저장 동시)

0.0s  scan_reward_task 시작
0.1s  캐릭터 매칭 (판정)
0.2s  character_ownerships INSERT
0.3s  session.commit()
0.4s  sync_to_my_task.delay()
0.4s  gRPC 호출 시작	 ← DB Write 수행(~500ms)
0.6s  gRPC 응답 수신
0.6s  클라이언트 응답 (SSE)  ← 600ms 소요

After (판정/저장 분리)

0.0s  scan_reward_task 시작
0.1s  캐릭터 매칭 (판정)
0.1s  persist_reward_task.delay()  (Fire & Forget)
0.1s  클라이언트 응답 (SSE)  ← 100ms 소요

      (비동기, 클라이언트 응답과 무관)
0.2s  save_ownership_task 실행
0.3s  save_my_character_task 실행
0.5s  양쪽 DB 저장 완료

개선 효과: 응답 시간 ~83% 감소 (600ms → 100ms)

10. 결론

10.1 달성 사항

✅ 판정/저장 분리로 클라이언트 응답 속도 개선
✅ 병렬 저장으로 DB 장애 격리
✅ gRPC 제거로 Application Layer와 DB Write를 분리, Integration Layer(Worker)에서 접근
✅ 각 task 독립적인 재시도 (5회, exponential backoff)
✅ Eventual Consistency 기본 보장 (재시도 + DLQ)

10.2 Trade-off

판정/저장 분리	빠른 응답, 장애 격리	복잡도 증가
병렬 저장	독립적 재시도	불일치 가능성
gRPC 제거	단순화, 성능	도메인 경계 희미
Eventual Consistency	장애 내성	일시적 불일치

References

GitHub

https://github.com/eco2-team/backend

Service

이코에코(Eco²) 분산 클러스터 실시간 배포 중

'이코에코(Eco²) > Message Queue' 카테고리의 다른 글

이코에코(Eco²) Message Queue #8: Local Cache Event Broadcast (0)	2025.12.24
이코에코(Eco²) Message Queue #7: Celery Chain + Celery Events (2) (0)	2025.12.24
이코에코(Eco²) Message Queue #5: Celery Chain + Celery Events (1) (0)	2025.12.23
이코에코(Eco²) Message Queue #4: SSE vs Webhook vs Websocket (0)	2025.12.22
이코에코(Eco²) Message Queue #3: Scan 비동기 파이프라인 로드맵 (0)	2025.12.22

ABOUT ME

mango_fr 개발기 mango_fr 개발기

목표

반영안

1. 문제 정의

1.1 기존 구조의 문제점

1.2 개선 목표

2. Persistance Layer 분리 (WRITE)

2.1 전체 흐름

2.2 Task 책임 분리

3. 구현 상세

3.1 scan_reward_task

3.2 persist_reward_task (dispatcher)

3.3 save_ownership_task

3.4 save_my_character_task

4. Celery 라우팅 설정

5. RabbitMQ Queue 추가

6. Worker 설정

7. Eventual Consistency 전략

7.1 현재 구조에서의 Eventual Consistency

7.2 불일치 시나리오와 해결

7.3 현재 보장 수준 (Phase 1)

7.4 Eventual Consistency 정합성 강화 방안

Option A: Reconciliation Job

Option B: Outbox Pattern (Kafka 도입 시)

8. 테스트 전략

8.1 단위 테스트

8.2 테스트 결과

9. 타임라인 비교

Before (판정 + 저장 동시)

After (판정/저장 분리)

10. 결론

10.1 달성 사항

10.2 Trade-off

References

GitHub

Service

'이코에코(Eco²) > Message Queue' 카테고리의 다른 글

티스토리툴바

ABOUT ME

목표

반영안

1. 문제 정의

1.1 기존 구조의 문제점

1.2 개선 목표

2. Persistance Layer 분리 (WRITE)

2.1 전체 흐름

2.2 Task 책임 분리

3. 구현 상세

3.1 scan_reward_task

3.2 persist_reward_task (dispatcher)

3.3 save_ownership_task

3.4 save_my_character_task

4. Celery 라우팅 설정

5. RabbitMQ Queue 추가

6. Worker 설정

7. Eventual Consistency 전략

7.1 현재 구조에서의 Eventual Consistency

7.2 불일치 시나리오와 해결

7.3 현재 보장 수준 (Phase 1)

7.4 Eventual Consistency 정합성 강화 방안

Option A: Reconciliation Job

Option B: Outbox Pattern (Kafka 도입 시)

8. 테스트 전략

8.1 단위 테스트

8.2 테스트 결과

9. 타임라인 비교

Before (판정 + 저장 동시)

After (판정/저장 분리)

10. 결론

10.1 달성 사항

10.2 Trade-off

References

GitHub

Service

'이코에코(Eco²) > Message Queue' 카테고리의 다른 글

관련글 관련글 더보기

티스토리툴바
