이코에코(Eco²) Message Queue #7: Celery Chain + Celery Events (2)

이전 글: Celery Chain + Celery Events (1)

관련 트러블슈팅: Celery + RabbitMQ 트러블슈팅 가이드

---

개요

본 문서는 4단계 Scan Pipeline + Fire&Forget RDB 저장으로 고도화된 Celery Chain 아키텍처를 다룬다.
클라이언트 응답 경로에서 Persistence Layer를 완전히 제거하여 Stateless한 응답을 구현했다.

---

1. 설계 원칙

1.1 기존 아키텍처의 문제

(1)편에서 scan_reward_task가 character-worker에서 실행되며 DB 조회와 gRPC 호출을 포함:

scan-worker                    character-worker
┌────────────────────────┐     ┌──────────────────────────────┐
│ scan.vision            │     │ reward.character             │
│ scan.rule              │     │                              │
│ scan.answer            │     │ scan_reward_task             │
│         │              │     │   ├── CharacterService (DB)  │
│         └──────────────┼────▶│   └── sync_to_my (gRPC)      │
└────────────────────────┘     └──────────────────────────────┘

문제점:

• DB 장애 → 전체 Chain 실패
• gRPC 지연 → 응답 지연
• Worker 스케일링 = DB 부하 스케일링

1.2 목표: Stateless 응답 경로

응답 경로에서 DB 의존성을 완전히 제거:

┌──────────────────────────────────────────────────────────┐
│  Client Request Path (Stateless)                        │
│                                                         │
│  scan.vision → scan.rule → scan.answer → scan.reward    │
│       │            │            │             │         │
│    (OpenAI)     (Local)     (OpenAI)    (Local Cache)   │
│                                               │         │
│                                    ──────────┼─────▶ SSE Response
└──────────────────────────────────────────────────────────┘
                                               │
                          Fire & Forget ───────┴─────────────┐
                                                             │
┌────────────────────────────────────────────────────────────▼───┐
│  Persistence Path (Eventually Consistent)                      │
│                                                                │
│  character.save_ownership ──▶ character DB                     │
│  my.save_character ──▶ my DB                                   │
└────────────────────────────────────────────────────────────────┘

---

2. 아키텍처 변경 요약

scan_reward_task 위치	character-worker	scan-worker
캐릭터 매칭	CharacterService (DB)	Local Cache
my 도메인 동기화	gRPC	직접 DB INSERT
Worker 수	2개	4개
Queue 타입	Quorum	Classic
응답 경로에 DB	있음	없음

---

3. 파이프라인 구조

3.1 전체 흐름

Client ── POST /scan/classify/completion ──▶ scan-api
                                                │
                              chain(vision | rule | answer | reward)
                                                │
┌───────────────────────────────────────────────┼──────────────────────────────┐
│                              RabbitMQ                                        │
│                                                                              │
│   scan.vision ──▶ scan.rule ──▶ scan.answer ──▶ scan.reward                  │
│        │              │              │               │                       │
│     (OpenAI)       (Local)       (OpenAI)    character.match (동기)          │
│                                                      │                       │
│                                                 (Local Cache)                │
│                                                      │                       │
│                                        ┌─────────────┴─────────────┐         │
│                                        ▼                           ▼         │
│                              character.reward              my.reward         │
│                              (Fire&Forget)                (Fire&Forget)      │
└──────────────────────────────────────────────────────────────────────────────┘

3.2 Worker 배포

scan-worker	scan.vision, scan.rule, scan.answer, scan.reward	AI 호출 (긴 작업)	worker-ai
character-match-worker	character.match	동기 응답 (짧은 작업)	worker-storage
character-worker	character.reward	Fire&Forget (배치)	worker-storage
my-worker	my.reward	Fire&Forget (배치)	worker-storage

character.match 분리 이유:

• character.reward는 배치 저장으로 수 초 블로킹
• character.match는 10초 타임아웃으로 빠른 응답 필요
• 동기 응답(match)과 Fire&Forget(reward)의 특성이 상이

---

4. Queue 구성

4.1 Classic Queue 선택 근거

HA (3+ 노드 필요)	단일 노드 OK
global_qos 미지원	global_qos 지원

단일 노드 RabbitMQ에서 Quorum의 이점이 없고, Celery 호환성을 고려하여 Classic Queue 채택.

4.2 Queue 명세

scan.vision	1h	dlq.scan.vision	GPT Vision
scan.rule	5m	dlq.scan.rule	RAG 매칭
scan.answer	1h	dlq.scan.answer	GPT 답변
scan.reward	1h	dlq.scan.reward	보상 dispatch
character.match	30s	dlq.character.match	동기 매칭
character.reward	24h	dlq.character.reward	배치 저장
my.reward	24h	dlq.my.reward	배치 저장

---

5. scan.reward Task

5.1 처리 흐름

@celery_app.task(name="scan.reward", queue="scan.reward")
def scan_reward_task(self, prev_result: dict) -> dict:
    """
    Flow:
    1. 조건 검증 (_should_attempt_reward)
    2. character.match 호출 (동기 대기, 10초)
    3. 클라이언트 응답 구성
    4. save_ownership, save_character 발행 (Fire&Forget)
    """
    if _should_attempt_reward(classification_result, disposal_rules, final_answer):
        # 동기 호출 (Local Cache에서 매칭)
        reward = _dispatch_character_match(user_id, classification_result, ...)

        # Fire&Forget (DB 저장, 응답에 영향 없음)
        if reward and reward.get("character_id"):
            _dispatch_save_tasks(user_id, reward)

    return {..., "reward": reward_response}

5.2 gRPC 제거

기존 gRPC 기반 동기화는 직접 DB INSERT로 변경:

# Before: gRPC 호출
sync_to_my_task.delay(user_id, character)

# After: 직접 DB INSERT (Fire&Forget)
celery_app.send_task("my.save_character", kwargs={...}, queue="my.reward")

이점:

• 장애 격리 (my DB 장애 → my-worker만 영향)
• 지연 감소 (gRPC 오버헤드 제거)

---

6. Celery Events 아키텍처

6.1 개요

Celery Events는 Worker의 Task 실행 상태를 실시간으로 브로드캐스트한다. 이를 SSE(Server-Sent Events)로 클라이언트에 스트리밍하여 Pipeline 진행상황을 제공한다.

┌────────────────────────────────────────────────────────────────────────────┐
│                         Celery Events Flow                                 │
│                                                                            │
│   Worker                     RabbitMQ                  API Server          │
│  ┌────────┐               ┌───────────┐              ┌────────────┐        │
│  │ Task   │──send_event──▶│ celeryev  │◀──consume────│ Event      │        │
│  │ 실행   │               │ exchange  │              │ Receiver   │        │
│  └────────┘               └───────────┘              └─────┬──────┘        │
│                                                            │               │
│                                                     asyncio.Queue          │
│                                                            │               │
│                                                      ┌─────▼──────┐        │
│                                                      │ SSE Stream │        │
│                                                      │ Generator  │        │
│                                                      └─────┬──────┘        │
│                                                            │               │
│                                                      StreamingResponse     │
│                                                            │               │
│                                                        Client              │
└────────────────────────────────────────────────────────────────────────────┘

6.2 이벤트 유형

이벤트	발생 시점	주요 필드
task-sent	Task 발행 시	uuid, name, root_id
task-received	Worker 수신 시	uuid, name, hostname
task-started	실행 시작 시	uuid, pid
task-succeeded	성공 완료 시	uuid, result (str)
task-failed	실패 시	uuid, exception
task-result	커스텀	task_id, result (dict)

6.3 EventReceiver 구현

별도 스레드에서 Celery Connection을 유지하며 이벤트를 수신:

def run_event_receiver() -> None:
    """Celery Event Receiver (별도 스레드)."""
    from celery.events.receiver import EventReceiver

    class ReadyAwareReceiver(EventReceiver):
        """Consumer 준비 완료 시점을 정확히 알려주는 Receiver."""

        def __init__(self, *args, ready_event=None, **kwargs):
            super().__init__(*args, **kwargs)
            self.ready_event = ready_event

        def consume(self, limit=None, timeout=None, safety_interval=1, **kwargs):
            """Consumer context 진입 후 ready 신호를 보내는 consume."""
            with self.consumer():
                self.ready_event.set()  # Consumer 준비 완료 신호
                # ... 이벤트 수신 루프 ...

    with celery_app.connection() as connection:
        recv = ReadyAwareReceiver(
            connection,
            handlers={
                "task-sent": on_task_sent,
                "task-received": on_task_received,
                "task-started": on_task_started,
                "task-succeeded": on_task_succeeded,
                "task-failed": on_task_failed,
                "task-result": on_task_result,  # 커스텀 이벤트
            },
            ready_event=receiver_ready,
        )
        recv.capture(limit=None, timeout=120, wakeup=True)

6.4 Chain Task 필터링

여러 Chain이 동시 실행될 수 있으므로 현재 요청의 Chain에 속한 이벤트만 처리:

chain_task_ids: set[str] = {task_id}  # root task ID로 초기화
task_name_map: dict[str, str] = {}     # task_id → task_name 매핑

def _is_chain_task(event: dict) -> bool:
    """이벤트가 현재 chain의 task인지 확인."""
    event_task_id = event.get("uuid", "")
    root_id = event.get("root_id")
    parent_id = event.get("parent_id")

    is_chain = (
        root_id == task_id           # 동일 root
        or event_task_id == task_id  # root task 자체
        or event_task_id in chain_task_ids  # 이미 추적 중
        or parent_id in chain_task_ids      # 부모가 추적 중
    )

    if is_chain:
        chain_task_ids.add(event_task_id)
        if event.get("name"):
            task_name_map[event_task_id] = event.get("name")

    return is_chain

6.5 Progress 매핑

Task 이름을 클라이언트 친화적 단계명과 진행률로 변환:

TASK_STEP_MAP = {
    "scan.vision": {"step": "vision", "progress": 25, "prev_progress": 0},
    "scan.rule":   {"step": "rule",   "progress": 50, "prev_progress": 25},
    "scan.answer": {"step": "answer", "progress": 75, "prev_progress": 50},
    "scan.reward": {"step": "reward", "progress": 100, "prev_progress": 75},
}

def _send_sse_event(task_name: str, status: str, result: dict = None) -> None:
    step_info = TASK_STEP_MAP.get(task_name, {})
    progress = (
        step_info["progress"] if status == "completed"
        else step_info.get("prev_progress", 0)
    )

    sse_data = {"step": step_info["step"], "status": status, "progress": progress}
    if task_name == "scan.reward" and status == "completed":
        sse_data["result"] = _parse_celery_result(result)

    loop.call_soon_threadsafe(event_queue.put_nowait, sse_data)

6.6 커스텀 task-result 이벤트

문제: task-succeeded 이벤트의 result 필드는 Python repr 문자열로 전달되어 JSON 파싱이 불안정:

# task-succeeded 이벤트의 result (문자열)
"{'task_id': 'xxx', 'classification_result': {...}}"

# 홑따옴표, None, True/False 등으로 json.loads 실패

해결: scan_reward_task에서 커스텀 이벤트를 직접 발행하여 dict 원본 전달:

# scan_reward_task 종료 시 발행
self.send_event(
    "task-result",
    result=result,      # dict 그대로 전달
    task_id=task_id,
    root_id=task_id,
)

Receiver에서 task-succeeded 대신 task-result 처리:

def on_task_succeeded(event: dict) -> None:
    task_name = task_name_map.get(event.get("uuid", ""), "")

    # scan.reward는 task-result 커스텀 이벤트에서 처리
    if task_name == "scan.reward":
        return  # 무시

def on_task_result(event: dict) -> None:
    """커스텀 이벤트 - scan.reward 완료 결과."""
    if event.get("root_id") != task_id:
        return

    # dict로 정확히 전달됨
    _send_sse_event("scan.reward", "completed", result=event.get("result"))

6.7 SSE 스트림 생성

ThreadPoolExecutor로 EventReceiver 스레드를 관리하고, asyncio.Queue로 이벤트 전달:

async def _completion_generator(...) -> AsyncGenerator[str, None]:
    event_queue: asyncio.Queue[dict | None] = asyncio.Queue()
    receiver_ready = threading.Event()

    # 1. EventReceiver 백그라운드 실행
    executor = ThreadPoolExecutor(max_workers=1)
    future = executor.submit(run_event_receiver)

    # 2. Consumer 준비 대기 (최대 5초)
    if not receiver_ready.wait(timeout=5.0):
        logger.warning("event_receiver_connect_timeout")

    # 3. Chain 시작
    chain(...).apply_async(task_id=task_id, ...)
    yield _format_sse({"status": "started", "task_id": task_id})

    # 4. 이벤트 스트리밍
    while True:
        try:
            event = await asyncio.wait_for(event_queue.get(), timeout=1.0)
            if event is None:
                break

            yield _format_sse(event)

            if event.get("step") == "reward" and event.get("status") == "completed":
                break

        except asyncio.TimeoutError:
            yield ": keepalive\n\n"  # SSE keep-alive

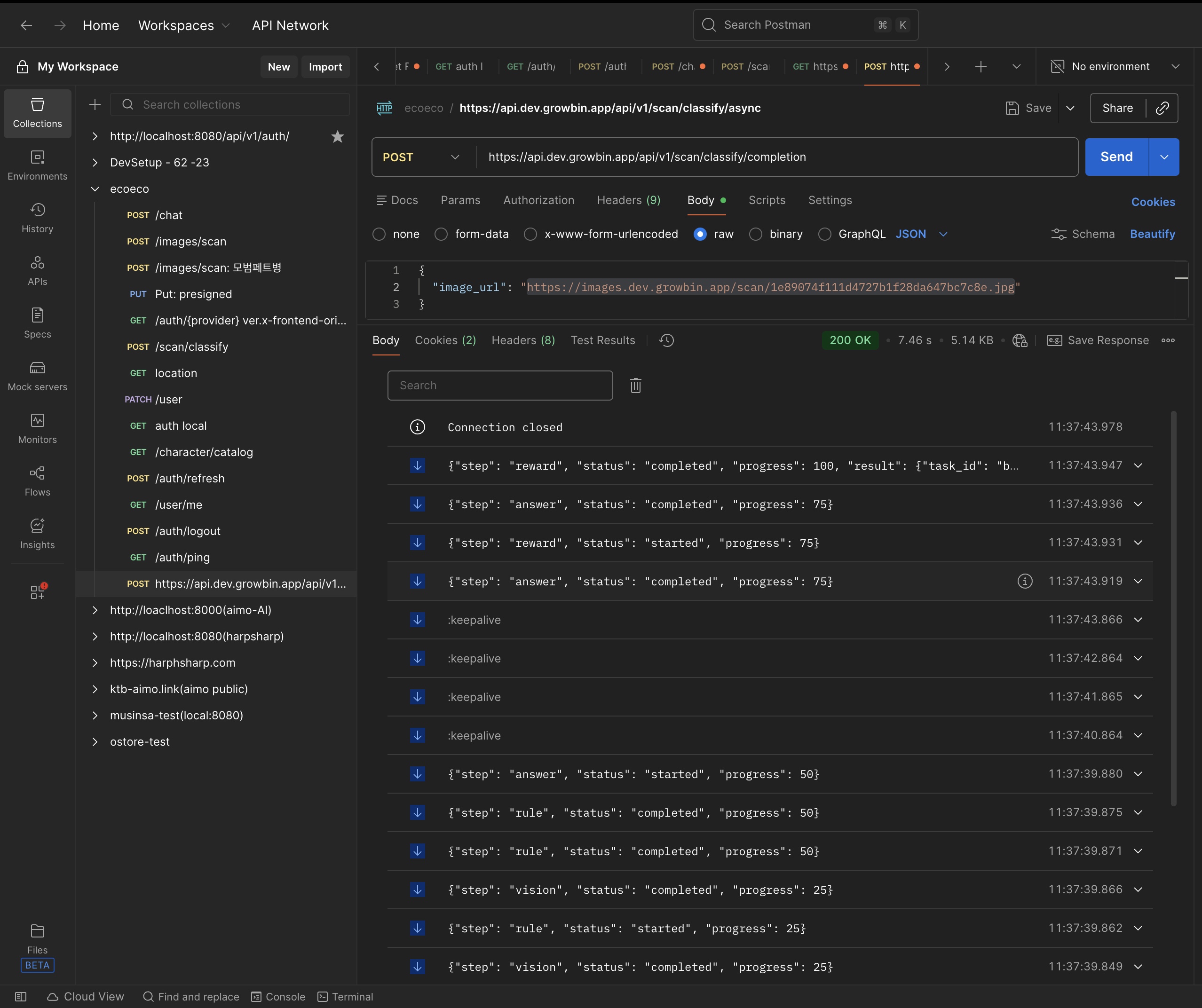

6.8 SSE 출력 예시




Scan API SSE 동작 모습이다. Scan API와 클라이언트가 연결되어 실시간으로 진행 이벤트를 수신하는 걸 확인할 수 있다.

(1080p 권장, 720p 화질 깨짐, vision -> rule -> answer -> reward 순으로 이벤트가 내려오는 걸 확인.)
RDB 레이어가 분리되면서 LLM 파이프라인 4스텝(캐릭터 보상 매칭 포함)의 단일 응답 시간이 8-10s에서 매칭까지 7s로 개선됐다.
모든 작업이 큐잉 및 Async 친화적으로 개편됐기에 보다 유연하게 동시접속 유저를 확보할 수 있을 걸로 예상된다.
큐잉+ Async SSE LLM API 개발이 완료되면 테스트한 이후 동기 API 당시의 지표와 비교해봐도 좋겠다.

---

7. Trade-off

Classic Queue	Celery 호환	Quorum HA 없음
Worker 4개 분리	독립 스케일링, 장애 격리	운영 복잡도
Fire&Forget	응답 속도	Eventual Consistency
gRPC 제거	단순화	타입 안전성 감소

---

References

• Celery Canvas: Designing Work-flows
• Celery Events: Real-time Monitoring
• Celery Custom Events
• RabbitMQ Classic vs Quorum Queues
• SSE (Server-Sent Events) - MDN
