Consensus Algorithms: 분산 합의 알고리즘이코에코(Eco²)/Foundations 2025. 12. 27. 13:50
분산 시스템에서 여러 노드가 하나의 값에 동의하도록 하는 합의 알고리즘.
Eco²에서는 Redis Sentinel (Quorum 기반)에서 사용합니다.
1차 지식생산자
핵심 논문
논문 저자 발표 핵심 내용 In Search of an Understandable Consensus Algorithm Diego Ongaro, John Ousterhout USENIX ATC 2014 Raft 합의 알고리즘 Paxos Made Simple Leslie Lamport 2001 Paxos 알고리즘 간소화 설명 Impossibility of Distributed Consensus with One Faulty Process Fischer, Lynch, Paterson JACM 1985 FLP Impossibility (합의의 불가능성) 공식 문서
기술 문서 핵심 내용 Redis Sentinel redis.io/docs/management/sentinel Quorum 기반 장애 감지, 자동 Failover RabbitMQ Quorum Queues rabbitmq.com/quorum-queues Raft 기반 복제 큐 etcd (Raft) etcd.io/docs/raft Kubernetes가 사용하는 분산 KV 저장소
핵심 개념: 분산 합의 문제
1. 합의 문제 (Consensus Problem)
┌─────────────────────────────────────────────────────────────────┐ │ 분산 합의 문제 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ N개의 노드가 있을 때, 모든 노드가 동일한 값에 동의해야 함 │ │ │ │ 요구사항: │ │ ───────── │ │ 1. Agreement (동의): 모든 정상 노드는 같은 값을 결정 │ │ 2. Validity (유효성): 결정된 값은 어떤 노드가 제안한 값 │ │ 3. Termination (종료): 모든 정상 노드는 언젠가 결정에 도달 │ │ │ │ 어려움: │ │ ─────── │ │ - 네트워크 지연/분할 │ │ - 노드 장애 (crash, Byzantine) │ │ - 비동기 시스템에서의 불가능성 (FLP) │ │ │ └─────────────────────────────────────────────────────────────────┘2. FLP Impossibility (1985)
"비동기 분산 시스템에서 단 하나의 노드 장애도 허용하면서
합의를 보장하는 결정론적 알고리즘은 존재하지 않는다."의미:
- 이론적으로 완벽한 합의는 불가능
- 실제 시스템은 타임아웃과 확률적 보장으로 우회
해결 방법:
- 타임아웃 기반 장애 감지 (Redis Sentinel의
down-after-milliseconds) - 리더 선출 (Raft의 Term, 무작위 타이머)
- Quorum (과반수 동의)
Quorum: 과반수 동의 원칙
정의
Quorum = ⌊N/2⌋ + 1 예시: - 3노드: Quorum = 2 (1노드 장애 허용) - 5노드: Quorum = 3 (2노드 장애 허용) - 7노드: Quorum = 4 (3노드 장애 허용)왜 과반수인가?
┌─────────────────────────────────────────────────────────────────┐ │ Split-Brain 방지 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 네트워크 분할 시나리오 (3노드): │ │ │ │ ┌─────────┐ │ ┌─────────┐ │ │ │ Node A │─────────│─────────│ Node C │ │ │ └─────────┘ │ └─────────┘ │ │ │ │ Network │ │ │ │ │ Partition │ │ │ ┌─────────┐ │ │ │ │ │ Node B │ │ │ │ │ └─────────┘ │ │ │ │ Partition 1: A, B (2노드) → Quorum 충족 ✓ → 정상 동작 │ │ Partition 2: C (1노드) → Quorum 미충족 ✗ → 읽기 전용 │ │ │ │ → 두 파티션이 동시에 쓰기를 허용하면 데이터 불일치 발생! │ │ → Quorum은 항상 하나의 파티션만 쓰기 가능하도록 보장 │ │ │ └─────────────────────────────────────────────────────────────────┘
Paxos 합의 알고리즘
Leslie Lamport (1989, 2001)
분산 합의의 원조 알고리즘, 모든 합의 알고리즘의 기초1. 역사적 배경
┌─────────────────────────────────────────────────────────────────┐ │ Paxos의 역사 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 1989: Leslie Lamport, "The Part-Time Parliament" 논문 작성 │ │ → 그리스 Paxos 섬의 의회 비유로 설명 │ │ │ │ 1998: 논문 최초 게재 (ACM TOCS) │ │ → 9년 만에 출판됨 │ │ │ │ 2001: "Paxos Made Simple" 발표 │ │ → 비유 없이 직접적인 설명 시도 │ │ → "The Paxos algorithm, when presented in plain English, │ │ is very simple." │ │ │ │ 현재: Google Chubby, Spanner, 모든 분산 합의 시스템의 기초 │ │ │ └─────────────────────────────────────────────────────────────────┘2. 핵심 역할 (Roles)

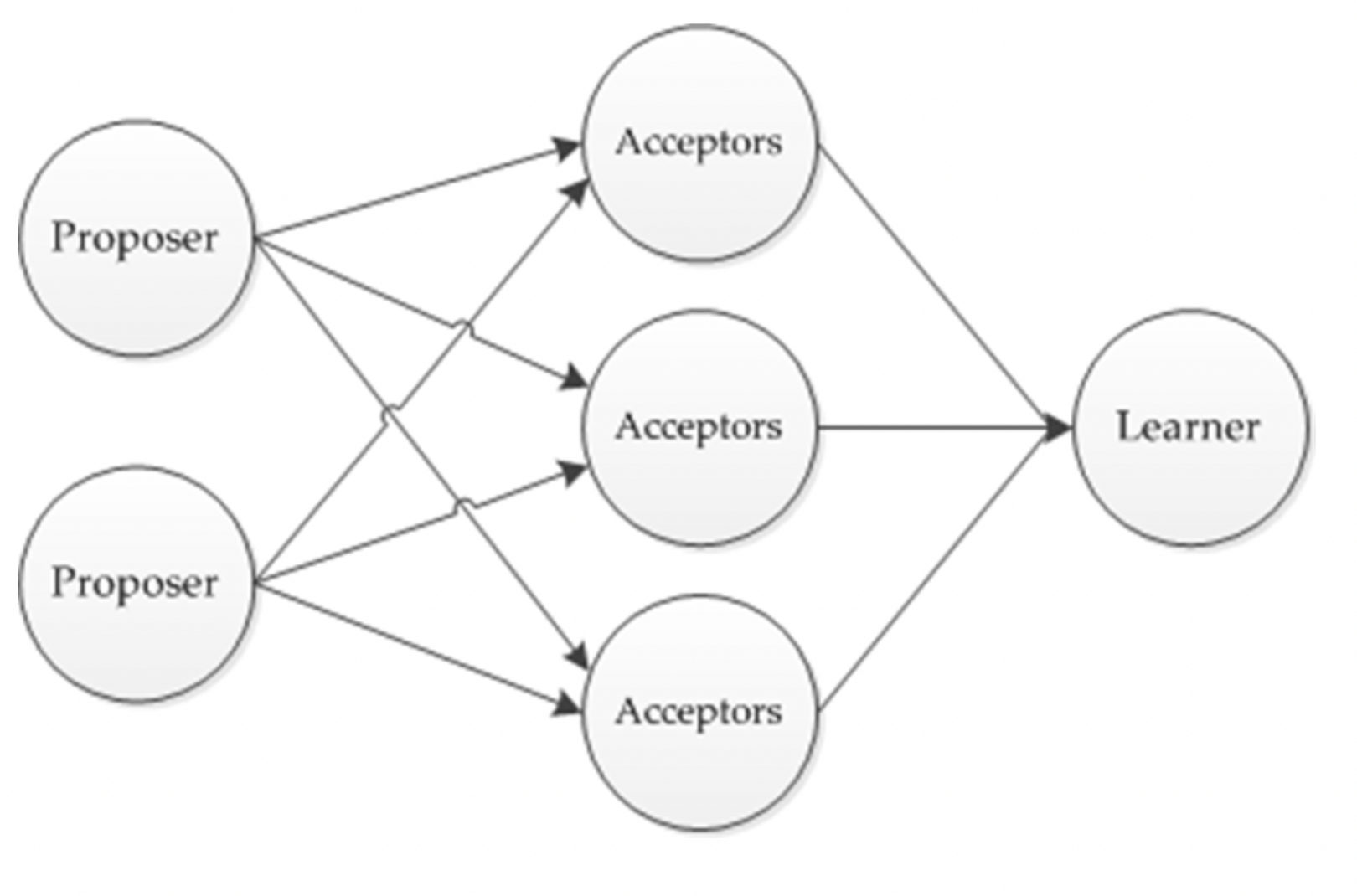

┌─────────────────────────────────────────────────────────────────┐ │ Paxos 역할 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ ┌─────────────┐ │ │ │ Proposer │ 값을 제안하는 노드 │ │ │ │ • 클라이언트 요청을 받아 값을 제안 │ │ │ │ • Proposal Number (n)을 생성 │ │ └─────────────┘ │ │ │ │ │ │ Prepare(n) / Accept(n, v) │ │ ▼ │ │ ┌─────────────┐ │ │ │ Acceptor │ 제안을 수락/거부하는 노드 │ │ │ │ • Promise: 더 높은 n만 수락하겠다는 약속 │ │ │ │ • Accept: 실제로 값을 수락 │ │ │ │ • Quorum (과반수)의 수락이 필요 │ │ └─────────────┘ │ │ │ │ │ │ Accepted(n, v) │ │ ▼ │ │ ┌─────────────┐ │ │ │ Learner │ 합의된 값을 학습하는 노드 │ │ │ │ • 최종 결정된 값을 알게 됨 │ │ │ │ • 클라이언트에 결과 반환 │ │ └─────────────┘ │ │ │ │ 참고: 실제 시스템에서는 한 노드가 여러 역할을 겸함 │ │ │ └─────────────────────────────────────────────────────────────────┘3. Basic Paxos: 2-Phase Protocol
┌─────────────────────────────────────────────────────────────────┐ │ Phase 1: Prepare (약속 요청) │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ Proposer Acceptors (A1, A2, A3) │ │ │ │ │ │ │ │ │ 1. Prepare(n=1) │ │ │ │ │ │──────────────────────────▶│ │ │ │ │ │──────────────────────────────▶ │ │ │ │ │─────────────────────────────────▶ │ │ │ │ │ │ │ │ │ │ 2. Promise(n=1) │ │ │ │ │ │◀──────────────────────────│ │ │ │ │ │◀──────────────────────────────│ │ │ │ │◀───────────────────────────────────│ │ │ │ │ │ │ │ │ │ │ Acceptor 응답: │ │ • Promise: "n=1 이상의 제안만 수락하겠다" │ │ • 이미 수락한 값이 있으면 함께 반환 (n_accepted, v_accepted) │ │ │ └─────────────────────────────────────────────────────────────────┘ ┌─────────────────────────────────────────────────────────────────┐ │ Phase 2: Accept (수락 요청) │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ Proposer Acceptors (A1, A2, A3) │ │ │ │ │ │ │ │ │ 3. Accept(n=1, v="X") │ │ │ │ │ │──────────────────────────▶│ │ │ │ │ │──────────────────────────────▶ │ │ │ │ │─────────────────────────────────▶ │ │ │ │ │ │ │ │ │ │ 4. Accepted(n=1, v="X") │ │ │ │ │ │◀──────────────────────────│ │ │ (Quorum = 2) │ │ │◀──────────────────────────────│ │ │ │ │ │ │ │ │ │ │ │ │ │ 5. 합의 완료! v="X"가 선택됨 │ │ │ Learner들에게 알림 │ │ │ └─────────────────────────────────────────────────────────────────┘4. Paxos 충돌 해결
┌─────────────────────────────────────────────────────────────────┐ │ 두 Proposer가 동시에 제안하면? │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ Proposer P1 Acceptors Proposer P2 │ │ │ │ │ │ │ │ Prepare(n=1) │ │ │ │ │─────────────────▶│ │ │ │ │ │◀───────────────────│ Prepare(n=2) │ │ │ │ │ │ │ │◀─ Promise(n=1) │ │ │ │ │ │── Promise(n=2) ───▶│ │ │ │ │ │ │ │ │ Accept(n=1, "A") │ │ │ │ │─────────────────▶│ │ │ │ │ │ ✗ 거부! (n=2 약속함) │ │ │◀── Rejected ─────│ │ │ │ │ │ │ │ │ │ │◀───────────────────│ Accept(n=2, "B") │ │ │ │── Accepted ────────▶│ │ │ │ │ │ │ │ │ │ 결과: P2의 "B"가 선택됨 │ │ P1은 더 높은 n으로 재시도해야 함 │ │ │ └─────────────────────────────────────────────────────────────────┘5. Multi-Paxos (연속 합의)
┌─────────────────────────────────────────────────────────────────┐ │ Multi-Paxos │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ Basic Paxos: 단일 값에 대한 합의 │ │ Multi-Paxos: 연속적인 값들에 대한 합의 (로그 복제) │ │ │ │ ┌─────────────────────────────────────────────────────────┐ │ │ │ Log Slot: [1] [2] [3] [4] ... │ │ │ │ Value: "A" "B" "C" "D" │ │ │ │ ▲ ▲ ▲ ▲ │ │ │ │ │ │ │ │ │ │ │ │ Paxos Paxos Paxos Paxos │ │ │ │ Instance Instance Instance Instance │ │ │ └─────────────────────────────────────────────────────────┘ │ │ │ │ 최적화: Leader 선출 │ │ ───────────────────── │ │ • 한 Proposer가 계속 Leader 역할 │ │ • Phase 1 (Prepare)를 한 번만 수행 │ │ • Phase 2 (Accept)만 반복 → 성능 향상 │ │ │ │ 이것이 Raft의 핵심 아이디어로 발전 │ │ │ └─────────────────────────────────────────────────────────────────┘6. Paxos의 어려움
┌─────────────────────────────────────────────────────────────────┐ │ 왜 Paxos가 어려운가? │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 1. Livelock 가능성 │ │ • 두 Proposer가 번갈아 더 높은 n으로 Prepare │ │ • 무한 경쟁 → 진행 불가 │ │ • 해결: 랜덤 백오프, Leader 선출 │ │ │ │ 2. 복잡한 상태 관리 │ │ • 각 Acceptor가 유지해야 할 상태: │ │ - 약속한 최고 n │ │ - 수락한 (n, v) 쌍 │ │ • 재시작 시 복구 필요 │ │ │ │ 3. 구현의 모호함 │ │ • 논문이 너무 추상적 │ │ • "실제로 어떻게 구현하지?" 에 대한 답이 없음 │ │ • Leader 선출, 멤버십 변경 등을 다루지 않음 │ │ │ │ 4. 학습 곡선 │ │ • Google: "There are significant gaps between the │ │ description of the Paxos algorithm and the needs │ │ of a real-world system" │ │ │ └─────────────────────────────────────────────────────────────────┘7. Paxos vs Raft
┌─────────────────────────────────────────────────────────────────┐ │ Paxos vs Raft 비교 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 특성 │ Paxos │ Raft │ │ ──────────────────┼────────────────────┼───────────────────── │ │ Leader │ 선택적 (최적화) │ 필수 (핵심 개념) │ │ │ │ │ │ 로그 복제 │ 별도 정의 필요 │ 기본 제공 │ │ │ │ │ │ 멤버십 변경 │ 미정의 │ Joint Consensus │ │ │ │ │ │ 이해 난이도 │ 매우 어려움 │ 상대적으로 쉬움 │ │ │ │ │ │ 구현 복잡도 │ 높음 │ 중간 │ │ │ │ │ │ 실제 적용 │ Google (Chubby, │ etcd, Consul, │ │ │ Spanner) │ CockroachDB │ │ │ │ │ │ 성능 │ 이론적으로 동등 │ 이론적으로 동등 │ │ │ │ Raft 논문 인용: │ │ "Raft is equivalent to Multi-Paxos in terms of correctness │ │ and performance, but it is much easier to understand." │ │ │ └─────────────────────────────────────────────────────────────────┘
Raft 합의 알고리즘
Diego Ongaro & John Ousterhout (Stanford, 2014)
"Paxos보다 이해하기 쉬운 합의 알고리즘"1. 핵심 구성요소
┌─────────────────────────────────────────────────────────────────┐ │ Raft 구성요소 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 노드 상태: │ │ ────────── │ │ • Leader: 클라이언트 요청 처리, 로그 복제 │ │ • Follower: Leader의 로그를 수신하고 복제 │ │ • Candidate: Leader 선출 중인 상태 │ │ │ │ 핵심 개념: │ │ ────────── │ │ • Term: 논리적 시간 단위 (Leader 임기) │ │ • Log: 명령 시퀀스 (append-only) │ │ • Commit: Quorum에 복제된 로그 엔트리 │ │ │ │ RPC: │ │ ──── │ │ • RequestVote: Leader 선출 │ │ • AppendEntries: 로그 복제 / Heartbeat │ │ │ └─────────────────────────────────────────────────────────────────┘2. Leader Election
┌─────────────────────────────────────────────────────────────────┐ │ Leader Election 흐름 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 1. 초기 상태: 모든 노드는 Follower │ │ │ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │ Follower │ │ Follower │ │ Follower │ │ │ │ Term=1 │ │ Term=1 │ │ Term=1 │ │ │ └──────────┘ └──────────┘ └──────────┘ │ │ │ │ 2. Election Timeout 만료 (랜덤 150~300ms): │ │ → Follower → Candidate (Term 증가) │ │ → 자신에게 투표 + 다른 노드에 RequestVote 전송 │ │ │ │ ┌───────────┐ ┌──────────┐ ┌──────────┐ │ │ │ Candidate │──│ Follower │──│ Follower │ │ │ │ Term=2 │ │ Term=1 │ │ Term=1 │ │ │ │ votes=1 │ │ │ │ │ │ │ └───────────┘ └──────────┘ └──────────┘ │ │ │ RequestVote(Term=2) │ │ └──────────────────────────▶ │ │ │ │ 3. Quorum 투표 획득 시 Leader 승격: │ │ │ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │ │ Leader │ ─▶│ Follower │ │ Follower │ │ │ │ Term=2 │ │ Term=2 │ │ Term=2 │ │ │ └──────────┘ └──────────┘ └──────────┘ │ │ │ AppendEntries (Heartbeat) │ │ └──────────────────────────▶ │ │ │ └─────────────────────────────────────────────────────────────────┘3. Log Replication
┌─────────────────────────────────────────────────────────────────┐ │ Log Replication │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ Leader Follower A Follower B │ │ │ │ │ │ │ │ 1. Client Request │ │ │ │ │◀──────────────── │ │ │ │ │ │ │ │ │ │ 2. Append to local log │ │ │ ├───┐ │ │ │ │ │ │ │ │ │ │ │◀──┘ │ │ │ │ │ │ │ │ │ │ 3. AppendEntries │ │ │ │ │─────────────────────▶│ │ │ │ │─────────────────────────────────────────▶ │ │ │ │ │ │ │ │ │ 4. Ack │ │ │ │ │◀─────────────────────│ │ │ │ │◀──────────────────────────────────────────│ │ │ │ │ │ │ │ │ 5. Commit (Quorum 도달) │ │ │ │ 6. Apply to State Machine │ │ │ │ 7. Response to Client │ │ │ │ │ │ │ └─────────────────────────────────────────────────────────────────┘
Redis Sentinel
Redis의 고가용성(HA)을 위한 분산 모니터링 및 자동 Failover 시스템
1. 아키텍처
┌─────────────────────────────────────────────────────────────────┐ │ Redis Sentinel 아키텍처 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ ┌─────────────────────────────────────────────────────────────┐│ │ │ Sentinel Cluster ││ │ │ ┌───────────┐ ┌───────────┐ ┌───────────┐ ││ │ │ │ Sentinel-0│ │ Sentinel-1│ │ Sentinel-2│ ││ │ │ │ (monitor) │ │ (monitor) │ │ (monitor) │ ││ │ │ └─────┬─────┘ └─────┬─────┘ └─────┬─────┘ ││ │ │ │ │ │ ││ │ │ └──────────────┼──────────────┘ ││ │ │ │ ││ │ │ Quorum 투표 (2/3) ││ │ │ │ ││ │ └───────────────────────┼──────────────────────────────────────┘│ │ │ │ │ ▼ │ │ ┌─────────────────────────────────────────────────────────────┐│ │ │ Redis Cluster ││ │ │ ┌───────────┐ ││ │ │ │ Master │◀─── 쓰기 (RW) ││ │ │ │ (RW) │ ││ │ │ └─────┬─────┘ ││ │ │ │ Async Replication ││ │ │ ▼ ││ │ │ ┌───────────┐ ┌───────────┐ ││ │ │ │ Replica-1 │ │ Replica-2 │◀─── 읽기 (RO) ││ │ │ │ (RO) │ │ (RO) │ ││ │ │ └───────────┘ └───────────┘ ││ │ └─────────────────────────────────────────────────────────────┘│ │ │ └─────────────────────────────────────────────────────────────────┘2. 장애 감지: SDOWN vs ODOWN
┌─────────────────────────────────────────────────────────────────┐ │ 장애 감지 흐름 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ SDOWN (Subjectively Down): 주관적 장애 │ │ ──────────────────────────────────────── │ │ • 단일 Sentinel이 Master 응답 없음 감지 │ │ • down-after-milliseconds (기본 5000ms) 초과 │ │ │ │ Sentinel-0: "Master가 5초간 응답 없음" → SDOWN │ │ │ │ ODOWN (Objectively Down): 객관적 장애 │ │ ──────────────────────────────────────── │ │ • Quorum 이상의 Sentinel이 SDOWN 동의 │ │ • Failover 시작 조건 │ │ │ │ Sentinel-0: SDOWN ─┐ │ │ Sentinel-1: SDOWN ─┼─▶ Quorum(2/3) 충족 → ODOWN → Failover │ │ Sentinel-2: OK │ │ │ │ └─────────────────────────────────────────────────────────────────┘3. Failover 프로세스
┌─────────────────────────────────────────────────────────────────┐ │ Failover 단계 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ 1. ODOWN 감지 (Quorum 동의) │ │ └── 다수의 Sentinel이 Master 장애에 동의 │ │ │ │ 2. Sentinel Leader 선출 │ │ └── Raft와 유사한 방식으로 Failover 주도 Sentinel 선출 │ │ └── 과반수 투표 필요 │ │ │ │ 3. 새 Master 선택 │ │ └── 우선순위: replica-priority → replication offset → runid │ │ └── 가장 최신 데이터를 가진 Replica 선택 │ │ │ │ 4. Promotion │ │ └── 선택된 Replica에 SLAVEOF NO ONE 명령 │ │ └── 새 Master로 승격 │ │ │ │ 5. 재구성 │ │ └── 다른 Replica들에 REPLICAOF new-master 명령 │ │ └── 클라이언트에 새 Master 주소 알림 │ │ │ │ 총 소요시간: down-after-milliseconds + failover-timeout │ │ ≈ 5초 + 10초 = 15초 이내 │ │ │ └─────────────────────────────────────────────────────────────────┘4. Eco² Redis Sentinel 설정
# workloads/redis/base/streams-redis-failover.yaml apiVersion: databases.spotahome.com/v1 kind: RedisFailover metadata: name: streams-redis namespace: redis spec: sentinel: replicas: 3 customConfig: - down-after-milliseconds 5000 # 5초 무응답 → SDOWN - failover-timeout 10000 # 10초 이내 Failover 완료 redis: replicas: 3 # Master 1 + Replica 2 customConfig: - maxmemory 256mb - maxmemory-policy noevictionEco² Redis 구성:
Redis Instance 용도 Quorum 장애 허용 auth-redis JWT Blacklist, OAuth State 2/3 1노드 streams-redis SSE 이벤트 스트림 2/3 1노드 cache-redis Celery Result Backend 2/3 1노드
RabbitMQ Quorum Queues
RabbitMQ 3.8+에서 도입된 Raft 기반 복제 큐
Mirrored Queue의 대체제로, 더 나은 데이터 안전성 제공1. 아키텍처
┌─────────────────────────────────────────────────────────────────┐ │ Quorum Queue 아키텍처 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ RabbitMQ Cluster (3 Nodes) │ │ │ │ ┌───────────────────────────────────────────────────────────┐ │ │ │ Node 1 (Leader) │ │ │ │ ┌─────────────────┐ │ │ │ │ │ Quorum Queue │◀─── Publisher │ │ │ │ │ (Leader) │ │ │ │ │ │ Log: [1,2,3,4] │ │ │ │ │ └────────┬────────┘ │ │ │ └───────────┼───────────────────────────────────────────────┘ │ │ │ Raft Replication │ │ ▼ │ │ ┌───────────────────────────────────────────────────────────┐ │ │ │ Node 2 (Follower) Node 3 (Follower) │ │ │ │ ┌─────────────────┐ ┌─────────────────┐ │ │ │ │ │ Quorum Queue │ │ Quorum Queue │ │ │ │ │ │ (Follower) │ │ (Follower) │ │ │ │ │ │ Log: [1,2,3,4] │ │ Log: [1,2,3,4] │ │ │ │ │ └─────────────────┘ └─────────────────┘ │ │ │ └───────────────────────────────────────────────────────────┘ │ │ │ │ Consumer ───▶ Leader에서 소비 (Consumer가 Leader 추적) │ │ │ └─────────────────────────────────────────────────────────────────┘2. Raft vs Mirrored Queue
특성 Mirrored Queue (레거시) Quorum Queue (Raft) 복제 방식 비동기 미러링 Raft 로그 복제 데이터 안전성 메시지 유실 가능 Quorum Ack 보장 성능 높음 (비동기) 중간 (동기 Ack) 장애 복구 수동 개입 필요 자동 Leader Election Split-Brain 취약 Quorum으로 방지 3. Eco² RabbitMQ 설정
# workloads/rabbitmq/prod/kustomization.yaml patches: - patch: | - op: replace path: /spec/replicas value: 3 - op: add path: /spec/rabbitmq/additionalConfig value: | # 3노드 클러스터 힌트 cluster_formation.target_cluster_size_hint = 3 # 네트워크 분할 처리 전략 cluster_partition_handling = pause_minority # 리더 분산 (큐별 리더를 여러 노드에 분산) queue_leader_locator = balancedcluster_partition_handling 옵션:
옵션 동작 사용 시나리오 ignore분할 무시 테스트/개발 pause_minority소수 파티션 일시정지 권장 (Eco² 사용) autoheal자동 복구 (데이터 손실 가능) 가용성 우선 4. Classic Queue vs Quorum Queue
Eco²에서는 Classic Queue를 사용합니다:
# workloads/rabbitmq/base/topology/queues.yaml apiVersion: rabbitmq.com/v1beta1 kind: Queue metadata: name: scan-vision-queue spec: name: scan.vision type: classic # Classic Queue (Celery 호환) durable: true이유:
- Celery의 Global QoS와의 호환성
- 개발 환경 단일 노드 지원
- 프로덕션에서는
cluster_partition_handling = pause_minority로 보완
운영 명령어
Redis Sentinel 상태 확인
# Sentinel Master 정보 조회 kubectl exec -n redis rfs-streams-redis-0 -- \ redis-cli -p 26379 SENTINEL master mymaster # 출력 예시: # name: mymaster # ip: 10.0.1.15 # port: 6379 # flags: master # num-slaves: 2 # quorum: 2 # Replica 목록 kubectl exec -n redis rfs-streams-redis-0 -- \ redis-cli -p 26379 SENTINEL replicas mymaster # Replication 상태 kubectl exec -n redis rfr-streams-redis-0 -- \ redis-cli INFO replication # 수동 Failover 테스트 kubectl exec -n redis rfs-streams-redis-0 -- \ redis-cli -p 26379 SENTINEL failover mymasterRabbitMQ 클러스터 상태 확인
# 클러스터 상태 kubectl exec -n rabbitmq eco2-rabbitmq-server-0 -- \ rabbitmqctl cluster_status # Quorum Queue 상태 (사용 시) kubectl exec -n rabbitmq eco2-rabbitmq-server-0 -- \ rabbitmqctl list_quorum_queue_members # 파티션 상태 kubectl exec -n rabbitmq eco2-rabbitmq-server-0 -- \ rabbitmqctl list_partitions
장애 시나리오와 대응
1. Redis Master 장애
시나리오: rfr-streams-redis-0 (Master) 크래시 1. Sentinel 감지 (5초): SDOWN 2. Quorum 투표 (즉시): ODOWN 3. Sentinel Leader 선출 4. 새 Master 선택 (replication offset 기준) 5. Promotion: rfr-streams-redis-1 → Master 6. 재구성: rfr-streams-redis-2 → 새 Master의 Replica 총 복구 시간: ~15초 데이터 손실: 비동기 복제 미완료분 (수 ms)2. RabbitMQ 네트워크 분할
시나리오: 3노드 클러스터에서 네트워크 분할 Partition A: Node 1, Node 2 (Quorum 유지) Partition B: Node 3 (Quorum 미달) cluster_partition_handling = pause_minority 동작: - Partition A: 정상 동작 (2/3 Quorum) - Partition B: 일시정지 (연결 거부) 복구 시: - Node 3이 Partition A에 재합류 - 데이터 동기화 후 정상 동작
Eco² 합의 알고리즘 요약
┌─────────────────────────────────────────────────────────────────┐ │ Eco² 분산 합의 구조 │ ├─────────────────────────────────────────────────────────────────┤ │ │ │ ┌──────────────────┐ ┌──────────────────┐ │ │ │ Redis Sentinel │ │ RabbitMQ Cluster │ │ │ │ │ │ │ │ │ │ 합의: Quorum │ │ 합의: Raft │ │ │ │ 투표: 2/3 │ │ 파티션: pause_ │ │ │ │ │ │ minority │ │ │ │ ┌────────────┐ │ │ ┌─────────────┐ │ │ │ │ │ auth-redis │ │ │ │ eco2-rabbit │ │ │ │ │ │ streams │ │ │ │ mq-server │ │ │ │ │ │ cache │ │ │ └─────────────┘ │ │ │ │ └────────────┘ │ │ │ │ │ └──────────────────┘ └──────────────────┘ │ │ │ │ Kubernetes (etcd): │ │ ─────────────────── │ │ • etcd: Raft 합의 (Control Plane) │ │ • API Server ← etcd (일관성 보장) │ │ │ └─────────────────────────────────────────────────────────────────┘
관련 문서
Workloads
- workloads/redis/README.md - Redis HA 운영 가이드
- workloads/rabbitmq/ - RabbitMQ 클러스터 설정
외부 자료
- Raft 시각화 - Raft 알고리즘 인터랙티브 시각화
- The Raft Paper - 원본 논문
- Redis Sentinel - 공식 문서
버전 정보
- 작성일: 2025-12-27
- Redis 버전: 7.0+
- RabbitMQ 버전: 4.0
